◎ 频率范围:1MHz~4GHz ( 3680A ) ; 1MHz~8GHz ( 3680B )
◎ 方向性:≥42dB; ≥36dB(3680B: 6GHz~8GHz)
◎ 测量速度:1ms/频点(10kHz中频带宽)
◎ 可对驻波比、回波损耗、特性阻抗和相位进行测试,对故障点精确定位
◎ 支持触摸屏操作、背光亮度可自动调节
◎ 频率范围:1MHz~4GHz ( 3680A ) ; 1MHz~8GHz ( 3680B )
◎ 方向性:≥42dB; ≥36dB(3680B: 6GHz~8GHz)
◎ 测量速度:1ms/频点(10kHz中频带宽)
◎ 可对驻波比、回波损耗、特性阻抗和相位进行测试,对故障点精确定位
◎ 支持触摸屏操作、背光亮度可自动调节

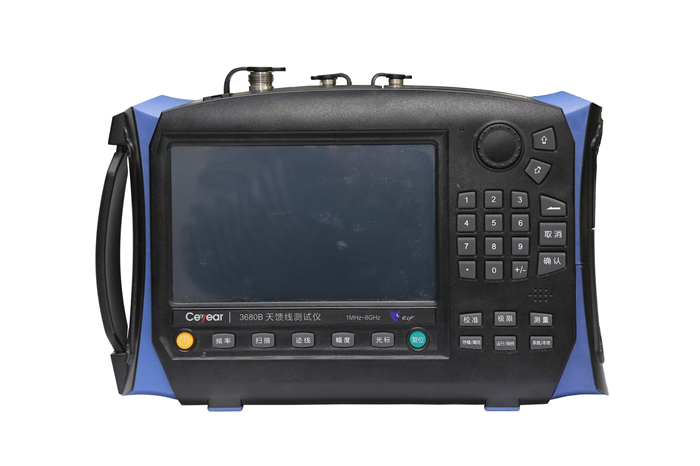

3680A/B天馈线测试仪采用了先进的射频电路与数字电路混合集成设计技术、宽带基波混频技术、数字化中频处理技术、智能电源管理技术等新技术;具有测量速度快、测量精度高、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点,可对驻波比、回波损耗、特性阻抗和相位进行测试,对故障点定位。
3680A/B天馈线测试仪针对现场测试而开发,主要用于各种通信基站天馈线系统的测试,包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。
在天馈线系统安装、调试及日常维护时,天馈线测试仪可帮助用户快速评估传输线和天线系统的状况,提高运行基站的维护效率,加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试。
支持多种测量格式

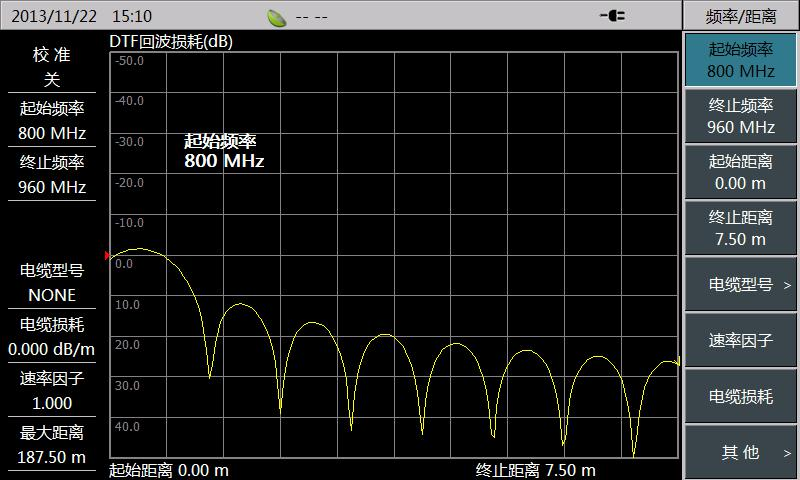

支持回波损耗、驻波比、电缆损耗、DTF 回波损耗、DTF 驻波比、Smith 圆图、相位共七种测量格式。可对电缆、天馈线系统进行全方位的测量及故障诊断。
支持触摸屏操作
配备一款 7 寸液晶触摸屏,除了可进行菜单操作外,可触摸点击各种显示信息,进行快捷的参数设置。
触摸设置参数
通过手指滑动可在 7 个测量格式中快速切换,无需进行菜单操作。
滑动切换测量格式

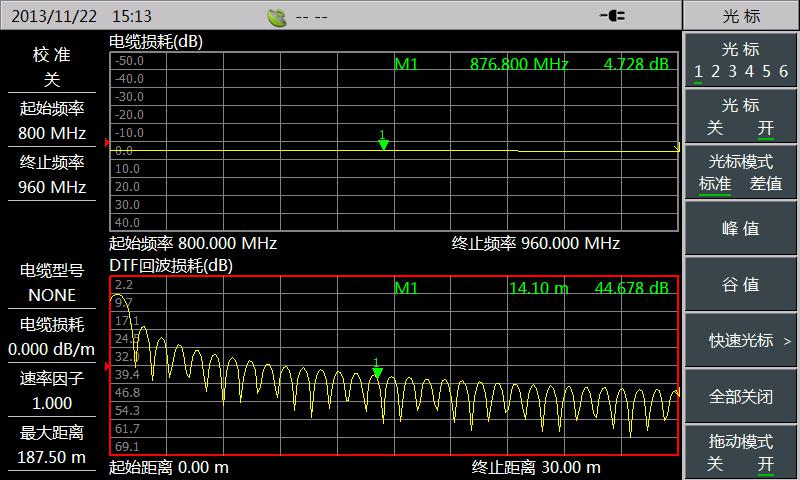

双窗口显示
每个窗口可显示不同的测量格式,具有独立的光标功能。
列表扫描

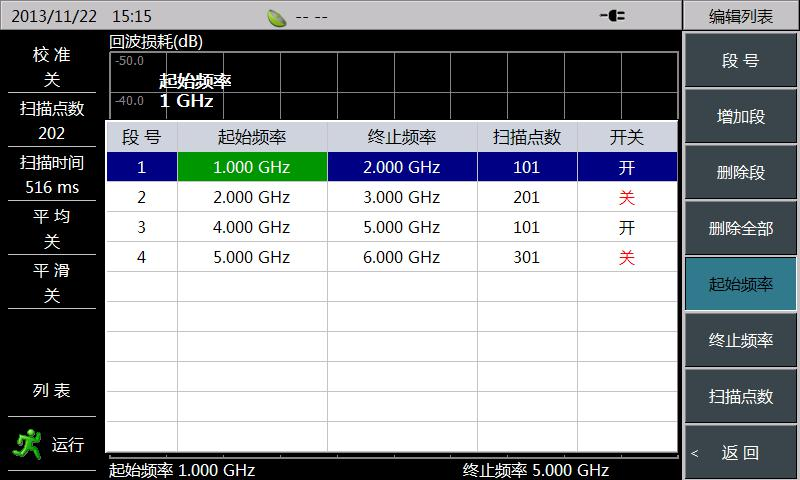

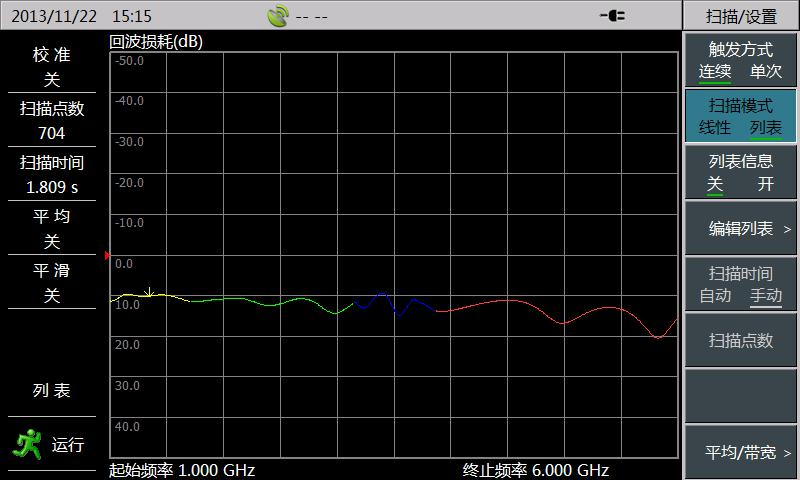

支持列表扫描功能,同时测量多个频段,每个扫描段可设置不同的点数、频率范围。列表编辑方便快捷,可直接点击待编辑参数,每个段可通过开关设置打开或关闭。

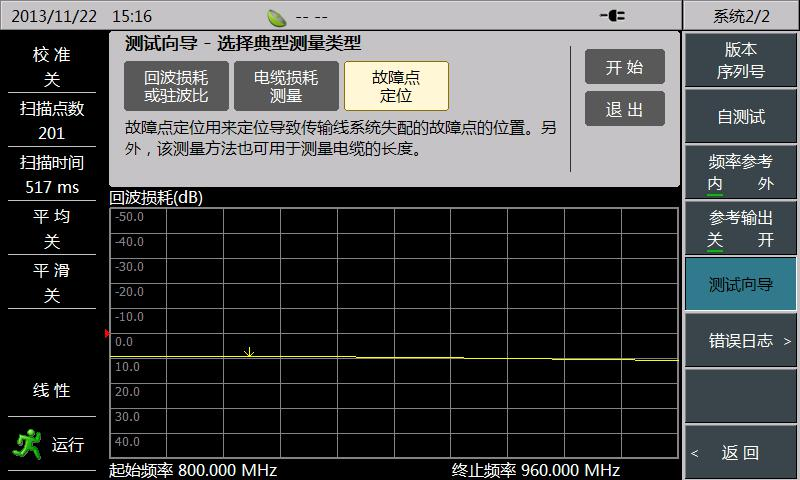

测量向导
通过典型测量的操作步骤说明,指引用户完成测量过程,帮助用户快速熟悉仪器操作。

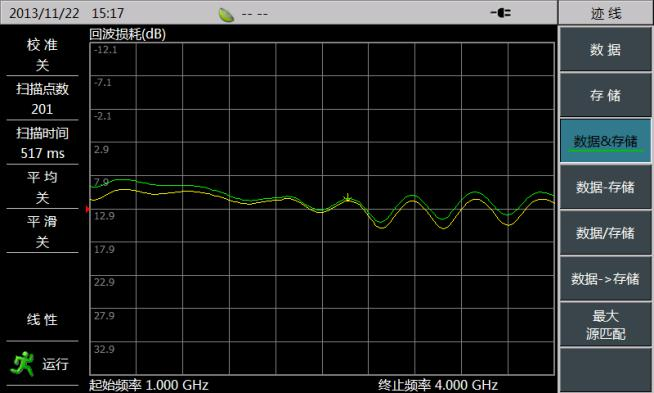

数据存储及调用

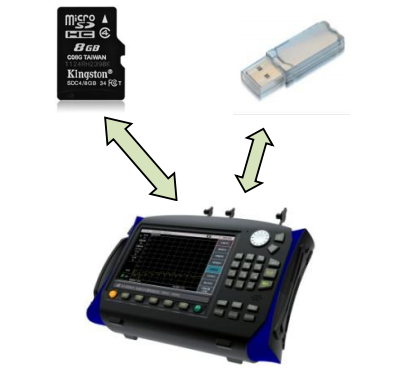

对测量迹线或状态进行存储,存储介质可选择仪器内部 FLASH 存储器、SD 卡、USB设备。

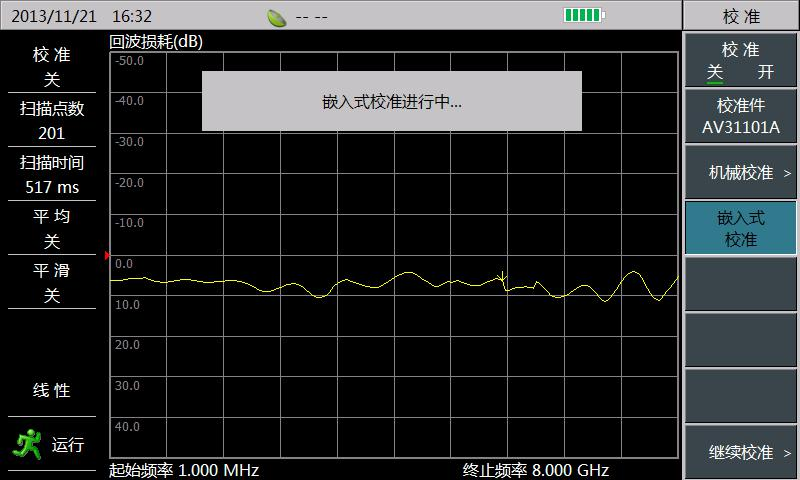

嵌入式电子校准
3680A/B 具有嵌入式电子校准件选件,实现“一键式”校准操作,无需任何外部连接。

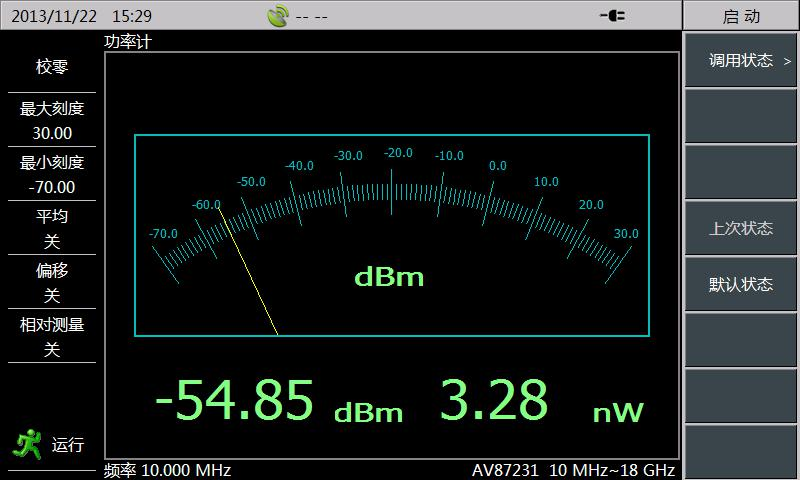

功率测量
配置功率测量选件,通过外置功率探头选件实现功率测量。

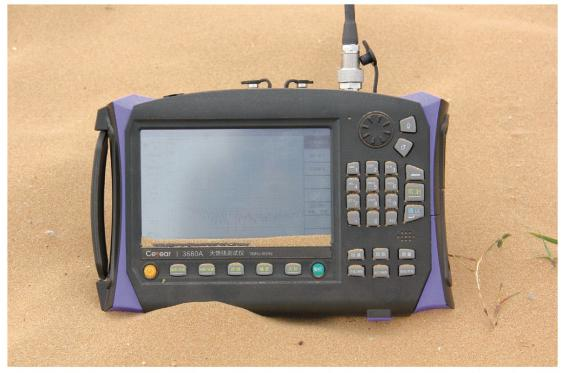

无惧风沙
适应野外测试需求,抗沙尘、撞击、振动。

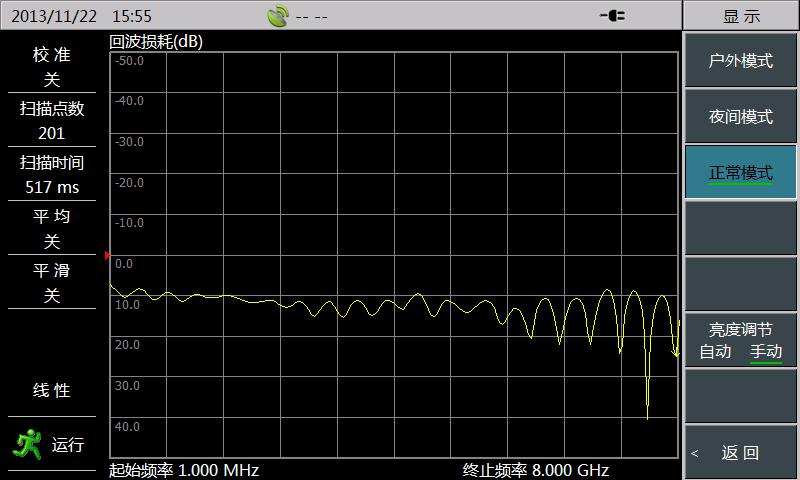

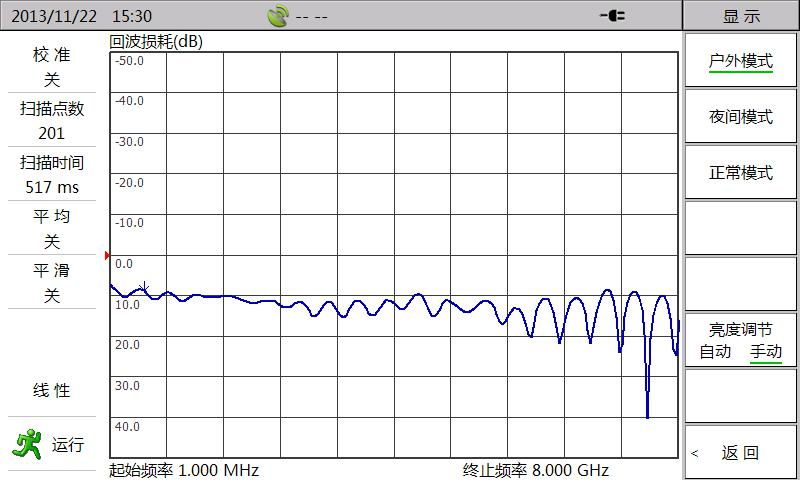

多种显示模式

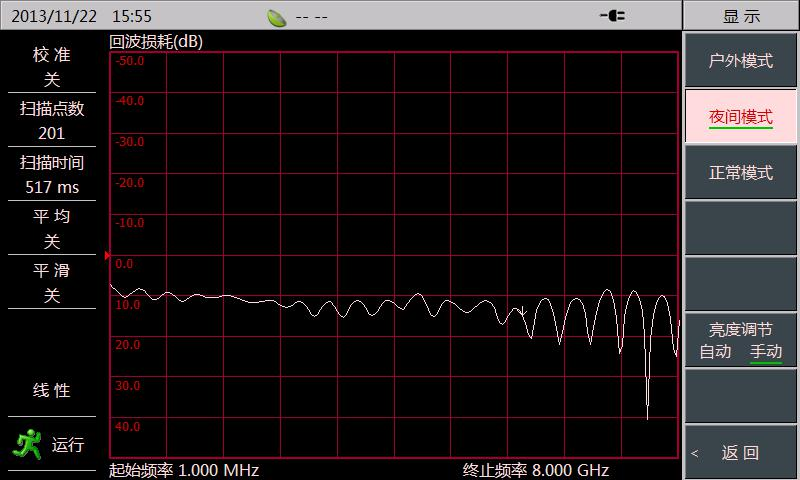

多种显示模式及屏幕亮度调节功能,提供适应不同环境的显示效果。
户外模式
夜间模式
正常模式
GPS 定位

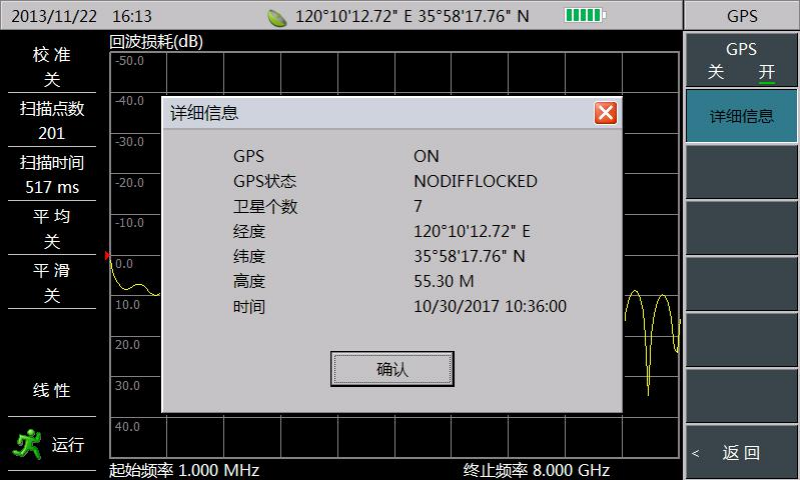

内置 GPS 接收机,通过外加 GPS 天线,用户可以得到当前位置信息。
电池续航能力强

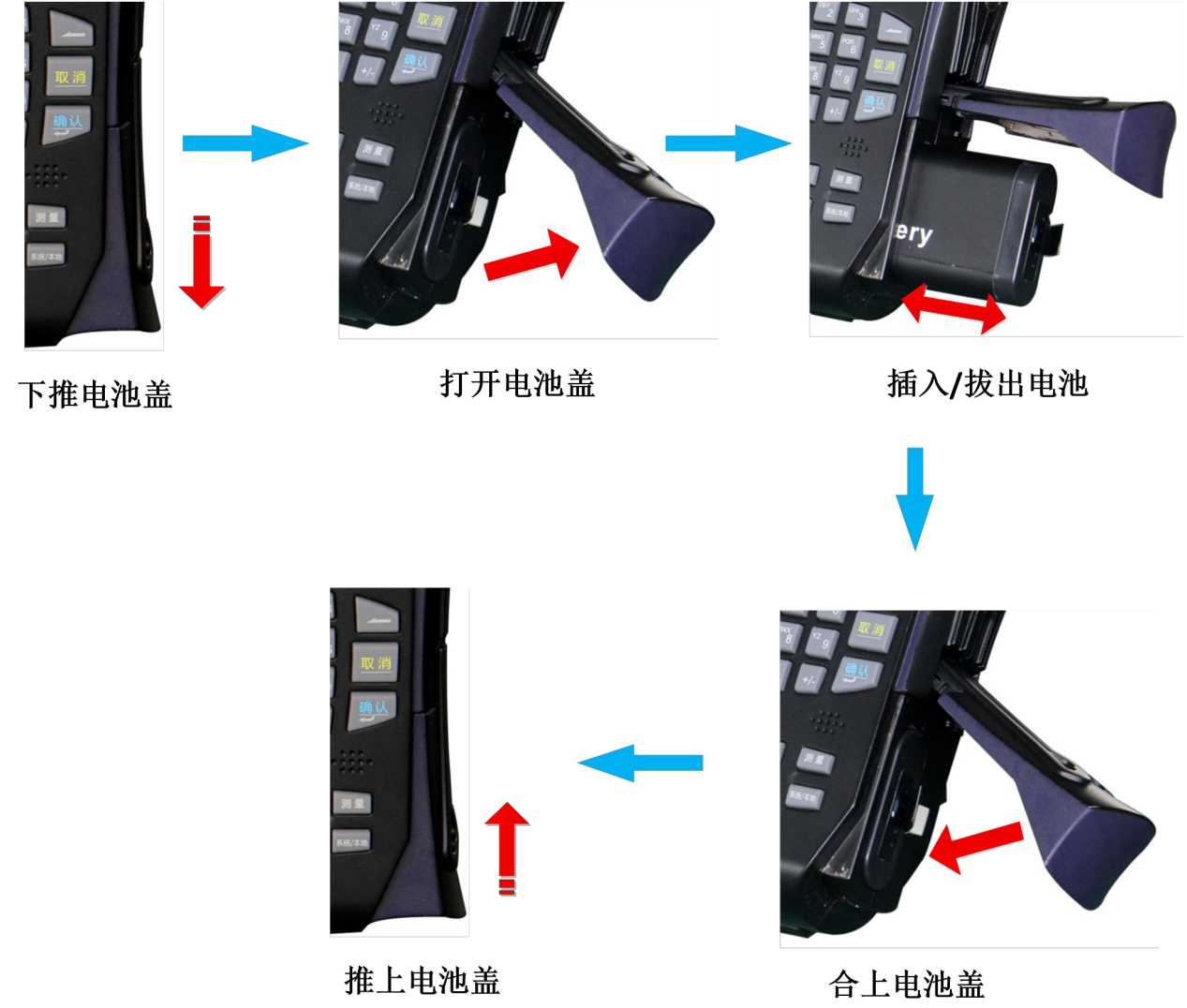

内置大容量锂离子充电电池,3680A 最长工作时间达 8 小时,3680B 达 4 小时。电池更换简单方便。

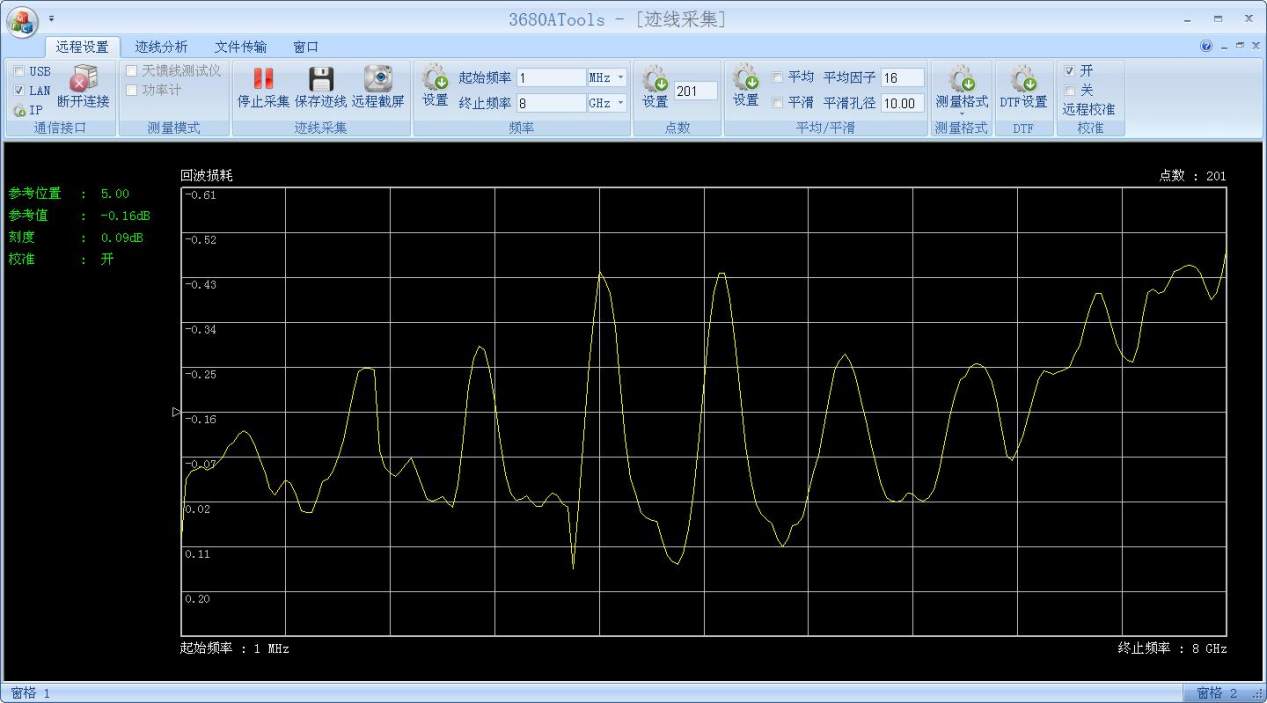

远程控制及工具软件

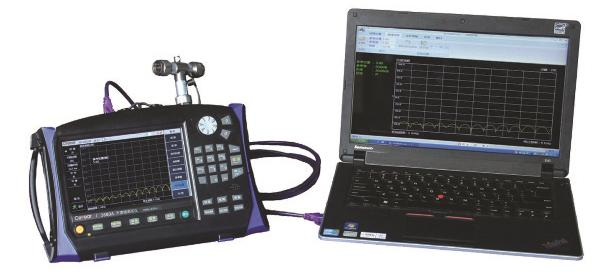

通过 USB 或网络接口连接 PC 机与仪器,实现仪器远程控制,并提供工具软件进行数据分析、实时数据采集、曲线存储及调用。

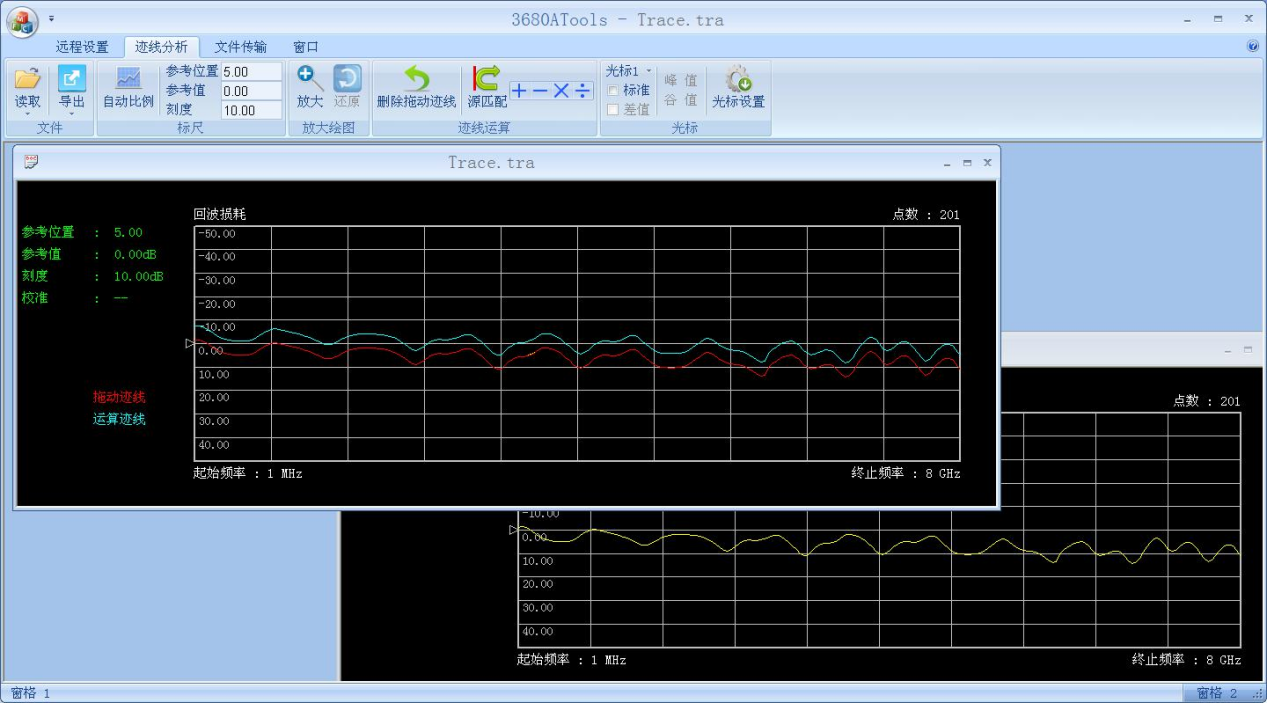

通过迹线拖动及比较,可将不同窗口的迹线拖动至一个窗口,并进行加减乘除运算。
迹线运算
数据采集
型号 | 3680A | 3680B |
频率范围 | 1MHz~4GHz | 1MHz~8GHz |
初始频率误差 | ±2×10-6 (23℃) | ±2.5×10-6 (23℃) |
频率温度稳定性 | ±1×10-6/10℃(相对于23℃) | ±1×10-6/10℃(相对于23℃) |
频率分辨率 | 1kHz | 1kHz |
方向性 | ≥42dB(机械校准) | ≥42dB(1MHz~6GHz,机械校准) |
源匹配 | ≥31dB(机械校准) | ≥31dB(机械校准) |
反射跟踪 | ±0.08dB(机械校准) | ±0.08dB(机械校准) |
电池供电时间 | 8h (不具有嵌入式校准选件,70%屏幕亮度) | 4h |
整机功耗 | ≤15W(不对电池充电) | ≤18W(不对电池充电) |
扫描时间 | 1ms/频点(10kHz中频带宽) | |
电源输入 | 电源适配器:输入 100-240V 50/60Hz | |
外形尺寸 | 宽×高×深= 295mm×205mm×70mm (不含把手、支架) | |
重量 | 2.5kg(含电池) | |
工作温度 | -10℃~+50℃ | |
存储温度 | -40℃~+70℃ | |
电磁兼容性 | 符合GJB3947A-2009中 3.9.1的要求 | |
测试端口 | N型阴头 | |
10MHz输入/输出端口 | BNC | |
GPS天线接口 | BNC |
