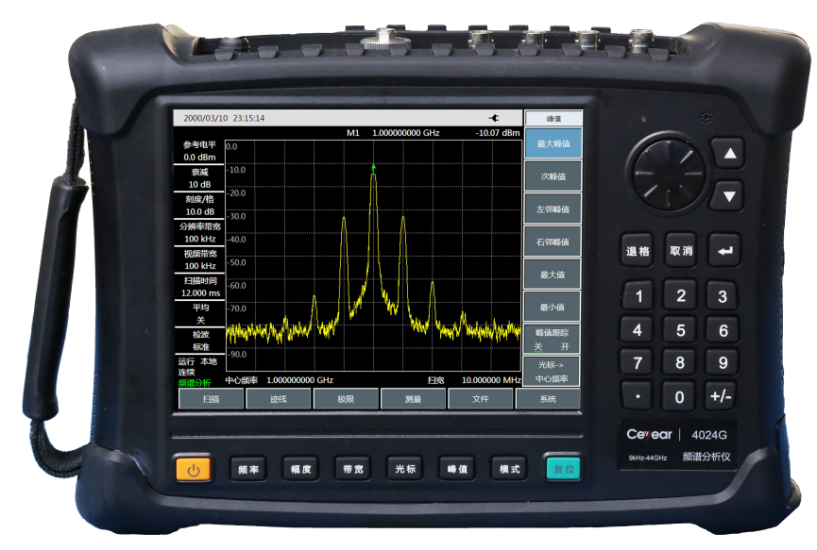

4024A/B/C/D/E/F/G/H/L 频谱分析仪

4024A/B/C/D/E/F/G/H/L 频谱分析仪

◎ 频率范围：9kHz~4GHz ( 4024A ) ;  9kHz~6.5GHz ( 4024B );

             9kHz~9GHz ( 4024C ) ;  9kHz~20GHz ( 4024D )；

             9kHz~26.5GHz ( 4024E ) ;  9kHz~32GHz ( 4024F );

             9kHz~44GHz ( 4024G );  9kHz~50GHz ( 4024H );

             9kHz~67GHz ( 4024L )

◎ 分辨率带宽：1Hz~10MHz (1~13倍步进)

◎ 显示平均噪声电平：-163dBm/Hz (1G典型值)

◎ 相位噪声(1GHz载波)：≤-112dBc/Hz@100kHz ( 4024A/B/C );≤-106dBc/Hz@100kHz ( 4024D/E/F/G/H/L )

◎ 多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调（AM、FM、PM）、信道扫描、高精度USB功率测量、信号分析等

￥ 0.00
0.00

商品描述

◎ 频率范围：9kHz~4GHz ( 4024A ) ;  9kHz~6.5GHz ( 4024B );

             9kHz~9GHz ( 4024C ) ;  9kHz~20GHz ( 4024D )；

             9kHz~26.5GHz ( 4024E ) ;  9kHz~32GHz ( 4024F );

             9kHz~44GHz ( 4024G );  9kHz~50GHz ( 4024H );

             9kHz~67GHz ( 4024L )

◎ 分辨率带宽：1Hz~10MHz (1~13倍步进)

◎ 显示平均噪声电平：-163dBm/Hz (1G典型值)

◎ 相位噪声(1GHz载波)：≤-112dBc/Hz@100kHz ( 4024A/B/C );≤-106dBc/Hz@100kHz ( 4024D/E/F/G/H/L )

◎ 多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调（AM、FM、PM）、信道扫描、高精度USB功率测量、信号分析等

产品综述

4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、相位噪声以及扫描速度，测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能，采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作便捷性，结构形式采用手持式，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。可应用于航空航天、微波与卫星通信、无线通信等领域的信号及设备测试。



功能特点

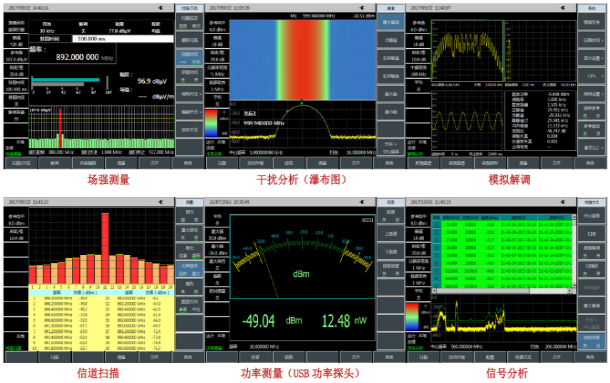

丰富的测量功能模式选件

场强测量     干扰分析（瀑布图）         模拟解调

信道扫描    功率测量（USB功率探头）    信号分析

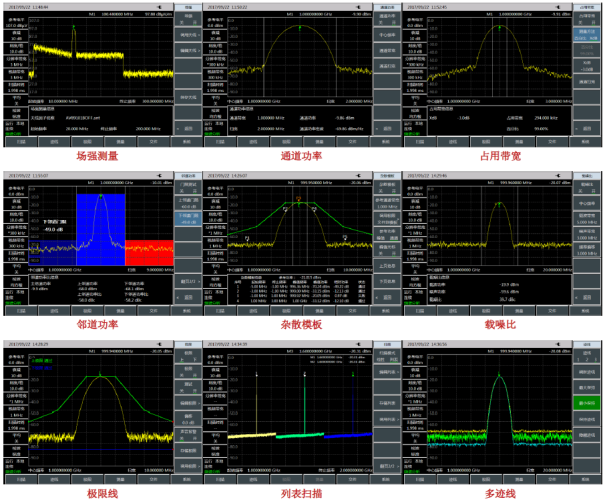

全面的智能测量功能

场强测量        通道功率        占用带宽

邻道功率        杂散模板          载噪比

极限线          列表扫描          多迹线

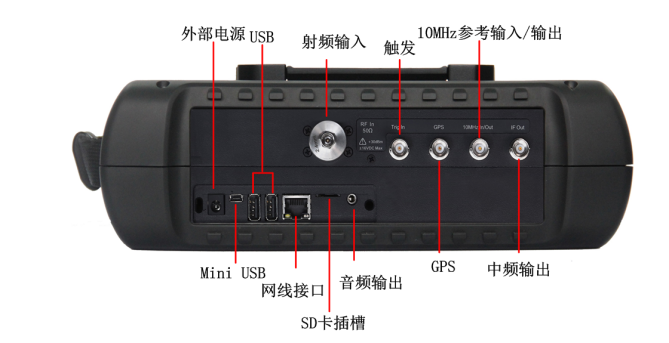

多样的辅助测试接口





方便快捷的用户操作体验

  • 一键式快速测量

  • 状态及数据存储调用功能

  • 8.4寸液晶与电容触摸屏一体化设计，更小的透光折射率，更清晰的显示体验

  • 便捷的电容触摸屏操作特性

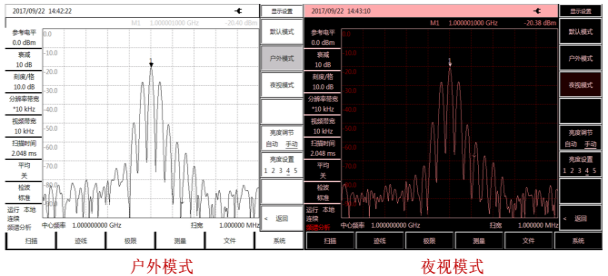

  • 多种显示模式，户外强光、夜视等环境下可获得更好的体验

  • 背光按键


技术规范

频率范围

型号

频率


4024A

9kHz～4GHz

调谐分辨率：1Hz

4024B

9kHz～6.5GHz

4024C

9kHz～6.5GHz

4024D

9kHz～20GHz

4024E

9kHz～26.5GHz

4024F

9kHz～32GHz

4024G

9kHz～44GHz

4024H

9kHz～50GHz

4024L

9kHz～67GHz

频率参考

标称频率：  10MHz
  老化率：   ±0.5ppm/年
  初始频率准确度：±0.3ppm
  温度稳定性：±0.1ppm（-10～50℃，相对于25℃）

扫描时间

范围：10μs～600s（零扫宽）
  精度：±2.00%（零扫宽）

频率读出准确度

频率读出准确度＝±（频率读数×频率参考误差+2%×扫宽+10%×分辨率带宽）

扫频宽度

范围：100Hz～对应型号产品的频率上限或0Hz
  准确度：±2.0%

分辨率带宽

1Hz～10MHz（以1-3倍步进）

视频带宽

1Hz～10MHz（以1-3倍步进）

单边带相位噪声
  （载波1GHz，20℃～30℃）

4024A/B/C：
  ≤-108dBc/Hz@频偏10kHz     ≤-112dBc/Hz@频偏100kHz
  ≤-118dBc/Hz@频偏1MHz      ≤-129dBc/Hz@频偏10MHz
  4024D/E/F/G/H/L：
  ≤-102dBc/Hz@频偏10kHz     ≤-106dBc/Hz@频偏100kHz
  ≤-111dBc/Hz@频偏1MHz      ≤-123dBc/Hz@频偏10MH

显示平均噪声电平
  （输入端接50Ω负载，0dB输入衰减，均值检波，视频类型对数，RBW归一化到1Hz，关闭跟踪源，20℃～30℃）

4024A/B/C：
  前置放大器关闭：
  ≤-140dBm（10MHz～3GHz）≤-138dBm（3GHz～9GHz）
  前置放大器打开：
  ≤-160dBm（10MHz～3GHz）≤-157dBm（3GHz～9GHz）
  4024D/E/F/G：
  前置放大器关
  ≤-138dBm（10MHz～20GHz）≤-135dBm（20GHz～32GHz）
  ≤-127dBm（32GHz～40GHz）
  前置放大器开
  ≤-157dBm（10MHz～20GHz）≤-154dBm（20GHz～32GHz）
  ≤-148dBm（32GHz～40GHz）
  4024H/L：
  前置放大器关
  ≤-135dBm（10MHz～20GHz）≤-134dBm（20GHz～32GHz）
  ≤-129dBm（32GHz～40GHz）≤-120dBm（40GHz～46GHz）
  ≤-114dBm（46GHz～50GHz）≤-114dBm（50GHz～60GHz）
  ≤-100dBm（60GHz～67GHz）
  前置放大器开
  ≤-153dBm（10MHz～20GHz）≤-152dBm（20GHz～32GHz）
  ≤-147dBm（32GHz～40GHz）≤-142dBm（40GHz～46GHz）
  ≤-132dBm（46GHz～50GHz）≤-132dBm（50GHz～60GHz）
  ≤-118dBm（60GHz～67GHz

剩余响应
  （射频输入匹配，0dB衰减，关闭跟踪源）

4024A/B/C（例外频率：3.2GHz）：
  前置放大器关：≤-82dBm（10MHz～9GHz）
  前置放大器开：≤-95dBm（10MHz～9GHz）
  4024D/E/F/G（例外频率：3.2GHz）：
  前置放大器关：
  ≤-90dBm（10MHz～13GHz） ≤-85dBm （13GHz～20GHz）
  ≤-80dBm（20GHz～44GHz）
  前置放大器开：
  ≤-100dBm（10MHz～32GHz）≤-95dBm （32GHz～44GHz）

二次谐波失真
  （衰减0dB，-30dBm输入）

4024A/B/C/H/L：<-65dBc
  4024D/E/F/G：<-60dBc

绝对幅度准确度
  （输入信号0dBm~-50dBm，所有设置为自动耦合，20℃～30℃，30分钟预热）

±1.8dB（10MHz～13GHz）
  ±2.3dB（13GHz～40GHz）
  ±2.7dB（40GHz～50GHz）
  ±3.0dB（50GHz～67GHz）

输入衰减器

4024A/B/C/H/L：衰减范围0dB～30dB，5dB步进
  4024D/E/F/G：衰减范围0dB～50dB，10dB步进

最大安全输入电平
  （连续波输入）

4024A/B/C/H/L：
  +27dBm，典型值（≥10dB衰减）
  +20dBm，典型值（<10dB衰减，前置放大器关）
  +10dBm，典型值（前置放大器开）
  4024D/E/F/G：
  +30dBm，典型值（≥10dB衰减）
  +23dBm，典型值（<10dB衰减，前置放大器关）
  +13dBm，典型值（前置放大器开）

参考电平

范围：-120dBm～+30dBm
  转换不确定度：±1.20dB

外形尺寸

314mm（宽）×218mm（高）×91mm（深）（不含把手、支架）
  338mm（宽）×218mm（高）×100mm（深）（含把手、支架）

重量（不含电池）

4024A/B/C：≤4.5kg
  4024D/E/F/G：≤5.1kg
  4024H/L：≤5.3kg

工作温度

-10℃～+50℃（其中电池工作温度为0℃～+45℃）

贮存温度

-40℃～+70℃（其中电池存储温度为-20℃～+60℃）

电磁兼容性

符合GJB   3947A-2009中   3.9.1的要求

电源输入形式

交流电源适配器：输入100至240VAC，50至60Hz
  输出15VDC，4A
  锂离子电池：10.8V

电池供电时间

4024A/B/C：   3h（典型值）
  4024D/E/F/G：2.5h（典型值）
  4024H/L：2 h（典型值）

整机功耗
  （不对电池充电）

射频输入：
  4024A/B/C/D/E：N型连接器（阴）
  4024F/G：2.4mm连接器（阳）
  4024H/L：1.85mm连接器（阳）
  射频输出（4024A/B/C跟踪源选件测试端口）：N型连接器（阴）

其他接口

10MHz参考输入/输出：BNC阴型连接器
  外触发输入：BNC阴型连接器
  中频输出：BNC阴型连接器
  GPS天线输入：BNC阴型连接器
