◎ 频率范围:2Hz~8.4GHz (4082B);2Hz~18GHz(4082D);
2Hz~26.5GHz(4082E);2Hz~45GHz (4082F);
2Hz~50GHz(4082H);2Hz~67GHz(4082L);
2Hz~90GHz(4082N);2Hz~110GHz(4082P);
2Hz~125GHz(4082QB);
◎ 最大分析带宽:2GHz
◎ 最大实时分析带宽:1.2GHz
◎ 相位噪声(1GHz载波):-134dBc/Hz@10kHz频偏
◎ 显示平均噪声电平:-167dBm/Hz(1GHz载波,前放开,典型值)
◎ 功能选件:5GNR分析、WLAN分析、群时延测试、实时频谱分析、相位噪声测试、噪声系数测试、脉冲信号分析、跳频信号分析、模拟解调、矢量信号分析等
◎ 频率范围:2Hz~8.4GHz (4082B);2Hz~18GHz(4082D);
2Hz~26.5GHz(4082E);2Hz~45GHz (4082F);
2Hz~50GHz(4082H);2Hz~67GHz(4082L);
2Hz~90GHz(4082N);2Hz~110GHz(4082P);
2Hz~125GHz(4082QB);
◎ 最大分析带宽:2GHz
◎ 最大实时分析带宽:1.2GHz
◎ 相位噪声(1GHz载波):-134dBc/Hz@10kHz频偏
◎ 显示平均噪声电平:-167dBm/Hz(1GHz载波,前放开,典型值)
◎ 功能选件:5GNR分析、WLAN分析、群时延测试、实时频谱分析、相位噪声测试、噪声系数测试、脉冲信号分析、跳频信号分析、模拟解调、矢量信号分析等

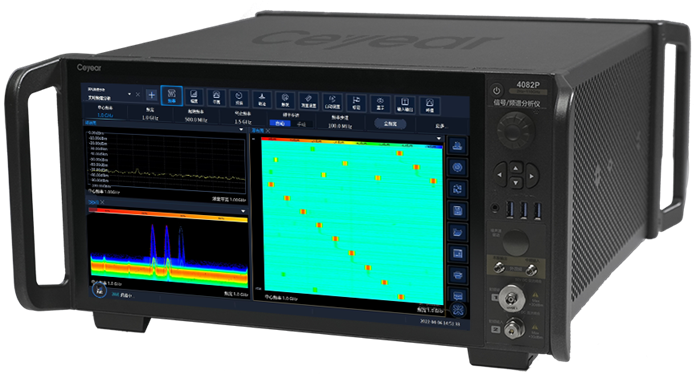

4082系列信号/频谱分析仪是电科思仪全新旗舰级产品。

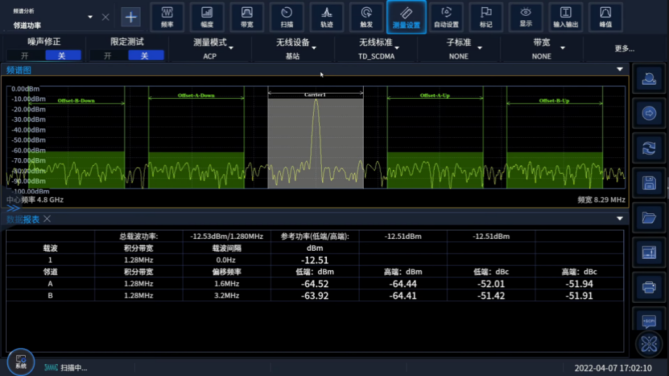

它在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分析、矢量信号分析等多种测量功能。
良好的扩展能力,可通过多种数字和模拟输出接口构建测试系统或进行二次开发。高达2GHz的分析带宽,配合相应的软件分析选件,满足您在移动通信、自动驾驶雷达、卫星通信、物联网、航空航天与国防等领域信号及设备测试时的严苛需求。
卓越的射频与接收性能
Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。4082频率测量范围覆盖2Hz~110GHz,110GHz全频段配置预选器,可对镜像和干扰有效抑制。4082具有极低的显示平均噪声电平,1GHz处显示平均噪声电平为-154dBm/Hz,配置前置放大器后可达-167dBm/Hz,打开噪声抵消功能可达-172 dBm/Hz。110GHz处显示平均噪声电平可达-140dBm/Hz。4082还具有极佳的相位噪声性能,在1GHz载波,1kHz频偏,相位噪声优于-125dBc/Hz@1kHz,-134dBc/Hz@10kHz,可满足用户在雷达、通信信号测量中的极限要求。

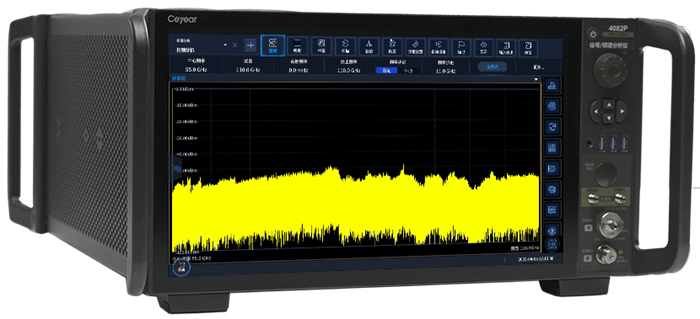

高达2GHz分析带宽
Ceyear 4082系列信号/频谱分析仪提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz共7种带宽配置选择,满足宽带雷达、5G NR、WLAN等不同测试应用场景使用需求;提供100Hz~1.5GHz任意采样率IQ数据流,采样率设置分辨率优于0.1Hz,全带宽频率响应实时补偿,可支持多种速率的信号测量分析;提供1.2GHz带宽的实时频谱分析,100%截获概率(POI)信号最短持续时间优于0.28μs,可用于脉冲信号、毛刺信号、间歇性信号等各种瞬态突发信号的捕获测量。

全面的频谱分析能力

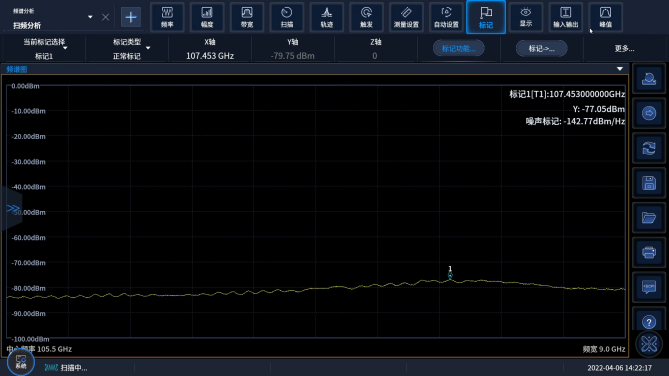

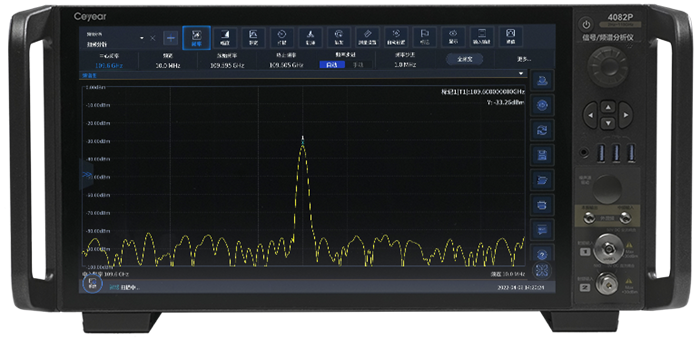

Ceyear 4082系列信号/频谱分析仪支持扫频和FFT两种扫描类型,扫描点数在101~120001之间任意可选,最长扫描时间16000s,零频宽最短扫描时间1us;支持6条轨迹配置、6种检波方式、3种平均类型,具有噪声标记、带宽功率、功率谱密度等丰富的标记测量功能,并支持轨迹统计、轨迹自动保存和调用等;支持历史轨迹的瀑布图显示,可保存10000帧的瀑布图轨迹,清晰展现信号频谱变化规律;具备占用带宽、邻/信道功率、功率统计、突发功率、谐波失真、三阶交调、杂散发射、频谱发射模板等一键功能,可提供更全面、细致的分析结果。

丰富的无线通信信号分析功能

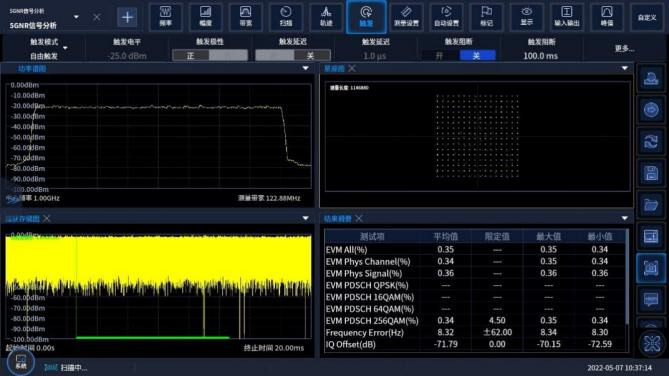

Ceyear 4082系列信号/频谱分析仪5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析,支持FDD、TDD两种双工模式,支持QPSK到256QAM调制格式,支持Test Model和自定义参数设置,支持提供不同信道和信号的误差矢量幅度(EVM)、频率误差和功率等测量结果,具备星座图、误差总结表、资源分配等多种显示图谱;在带外测量方面,4082能提供广泛的标准和限值线一键设置能力,高效率执行邻信道泄漏比(ACLR)、频谱发射模板(SEM)等测量。搭配Ceyear专用的协议分析软件,可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析,提供EVM、星座图、频率误差等多种测量结果。

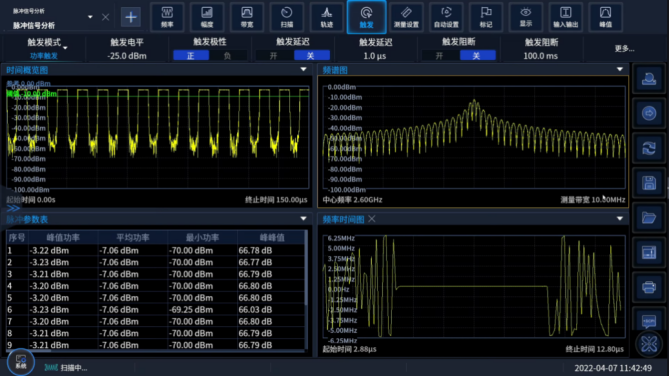

全面的雷达信号分析功能
Ceyear 4082系列信号/频谱分析仪内置雷达信号测量软件,可对脉冲调制信号进行多层次的测量分析,并以频谱、时间图谱、参数表等多种显示方式展现。4082支持脉冲信号频谱、时域特性测试,可同时对脉宽、脉冲周期、脉冲上升和下降时间、脉冲内功率下降、峰值功率、最小功率、顶值、底值、脉冲幅度、预冲、过冲、频率误差峰值、频率误差有效值、频率偏移等脉冲参数进行分析显示;可对选定的任意脉冲进行幅度、脉内频率/相位特性、频谱特性的细节分析;4082还具备脉冲参数趋势分析和统计分析功能,可对脉间特征参数的变化趋势和分布特性进行分析,可方便的进行雷达系统性能衡量和问题定位。

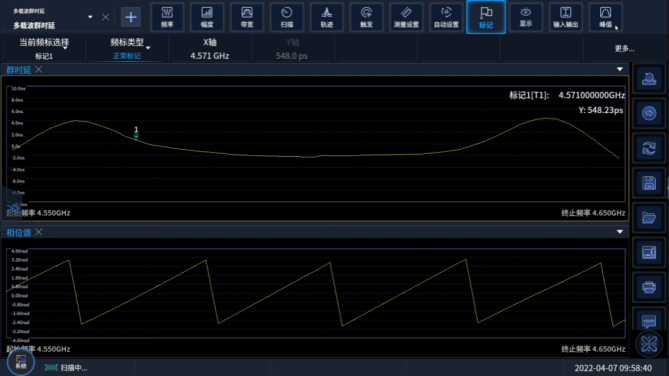

强大的卫星射频测试功能
Ceyear 4082 系列信号/频谱分析仪具备高性能的卫星射频测试功能,能够快速测量卫星变频器、转发器等组件的绝对群时延和相对群时延,测量被测设备的频率响应,并显示幅度、相位、群时延与频率的关系;可以方便直观地进行宽带系统噪声功率比的测量,从而帮助衡量当多个信道被占用时,闲置信道受影响的程度,可用于卫星有效载荷、系统、组件等研发、生产过程的测试。

超大触摸屏,操控更便捷

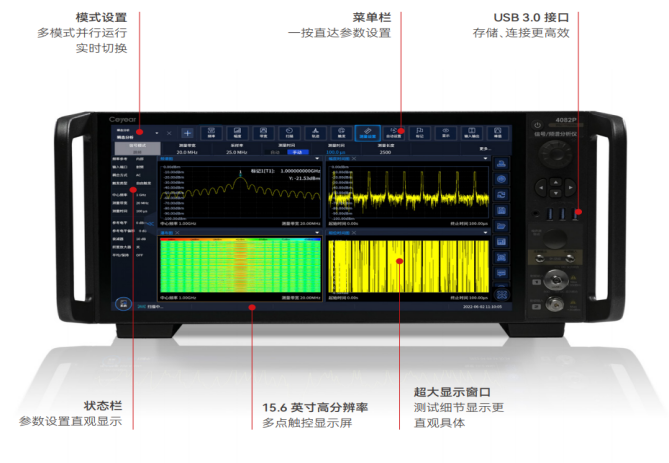

Ceyear 4082系列信号/频谱分析仪硬件配置全面提升,采用高性能处理器和超大触摸屏,仪器操作更便捷。4082采用i7处理器,16G内存,运行更流畅,保证长时间测试的高效运行;4082配置15.6英寸超大触摸屏,多种测量结果一览无余,支持多点触控,操作简洁高效。支持界面区域布局动态调整和自定义菜单。多测量模式并行运行与显示,模式切换方便灵活。

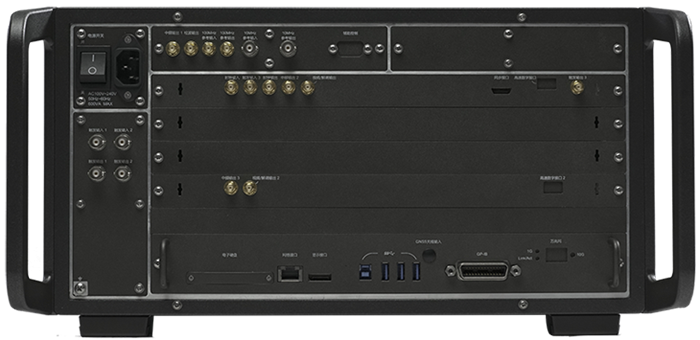

多种前瞻性接口配置

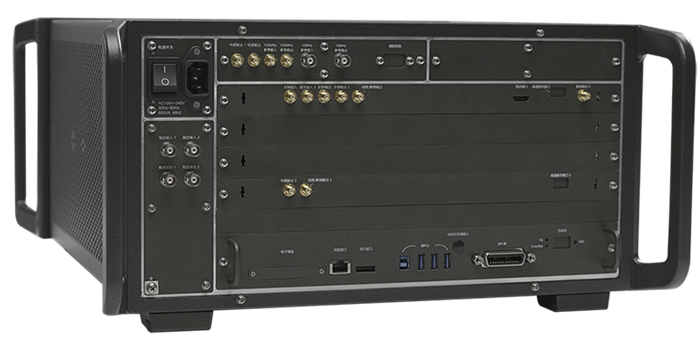

Ceyear 4082系列信号/频谱分析仪提供丰富的输入输出接口,包括参考频率输入输出、触发输入输出、中频输出等,支持AC/DC两种耦合方式(射频输入1);4082前瞻性地配置了USB3.0控制接口,万兆网接口、2GHz带宽的IQ数据流接口等,可提供更高带宽、更快速率、更加稳定的数据传输,应对各种数字化转型挑战。
技术指标
| 频率范围 | 型号 | 直流耦合 | 交流耦合 | |||
| 4082B | 2Hz~8.4GHz | 10MHz~8.4GHz | ||||
| 4082D | 2Hz~18GHz | 10MHz~18GHz | ||||
| 4082E | 2Hz~26.5GHz | 10MHz~26.5GHz | ||||
| 4082F | 2Hz~45GHz | 10MHz~45GHz | ||||
| 4082H | 2Hz~50GHz | 10MHz~50GHz | ||||
| 4082L | 2Hz~67GHz | 10MHz~67GHz | ||||
| 4082N | 射频输入1 | 2Hz~67GHz | 10MHz~67GHz | |||
| 射频输入2 | 2Hz~90GHz | - | ||||
| 4082P | 射频输入1 | 2Hz~67GHz | 10MHz~67GHz | |||
| 射频输入2 | 2Hz~110GHz | - | ||||
| 4082QB | 射频输入1 | 2Hz~67GHz | 10MHz~67GHz | |||
| 射频输入2 | 2Hz~125GHz | - | ||||
| 10MHz 精密频率参考 | 频率准确度: ±(至上次校准日期×老化率+温度稳定度+校准准确度) 老化率: ±5×10-8/天 ;±2×10-8/天 温度稳定度: ±1×10-8 校准准确度: ±1×10-8 | |||||
| 频率读出准确度 | ±(频率读数×频率参考准确度+0.1%频宽+5%分辨率带宽+2Hz+0.5水平分辨率*) *:水平分辨率=频宽/(扫描点数-1) | |||||
| 扫描点数 | 101~120001 | |||||
| 频率计数准确度 | ±(频率读数×频率参考准确度+0.1Hz) | |||||
| 频宽 | 范围:0Hz(零频宽),10Hz~该型号最高频率范围 准确度:±(0.1%×频宽+频宽/(扫描点数-1)) | |||||
| 扫描时间范围 | 频宽≥10Hz: 3us~16000s ; 频宽=0Hz: 1us~16000s | |||||
| 分辨率带宽 | 范围:0.1Hz~20MHz (1、2、3、5步进)、4、5、6、8、10、20MHz(标称值) 转换不确定度:( 以RBW=300kHz为参考) ±0.10dB 1Hz~1MHz(1,2,3,5步进) ±0.30dB 2MHz~10MHz(1,2,3,5步进) ±1.00dB 20MHz | |||||
| 分析带宽 | 标配:10MHz | |||||
| 选件H38-40: 40MHz | ||||||
| 选件H38-200: 200MHz | ||||||
| 选件H38-400: 400MHz | ||||||
| 选件H38-600: 600MHz | ||||||
| 选件H38-1200: 1.2GHz | ||||||
| 选件H38-2000: 2GHz | ||||||
| 选件H38-4000: 4GHz | ||||||
| 视频带宽 | 1Hz~20MHz (1、2、3、5步进)、4、5、6、8、10、20MHz(标称值) | |||||
| 触发方式 | 自由、电源、视频、外部1、外部2、突发射频、定时器 | |||||
| 检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 | |||||
| 剩余调频 | ≤0.25Hz×N(10Hz分辨率带宽,10Hz视频带宽,20 ms 内的额定值,具体N值参见频段划分的谐波次数) | |||||
| 相位噪声 (载波1GHz,20°C ~ 30°C,H16A选件) | 频偏 | 指标 | 典型值 | |||
| 10Hz | / | -100dBc/Hz | ||||
| 100Hz | ≤-110dBc/Hz | -115dBc/Hz | ||||
| 1kHz | ≤-126dBc/Hz | -129dBc/Hz | ||||
| 10kHz | ≤-135dBc/Hz | -138dBc/Hz | ||||
| 100kHz | ≤-137dBc/Hz | -140dBc/Hz | ||||
| 1MHz | ≤-140dBc/Hz | -145dBc/Hz | ||||
| 10MHz | ≤-150dBc/Hz | -156dBc/Hz | ||||
| 相位噪声 (载波10GHz,20°C ~ 30°C) | 频偏 | 指标 | 典型值 | |||
| 10Hz | / | -75dBc/Hz | ||||
| 100Hz | / | -95dBc/Hz | ||||
| 1kHz | / | -120dBc/Hz | ||||
| 10kHz | / | -130dBc/Hz | ||||
| 100kHz | / | -131dBc/Hz | ||||
| 1MHz | / | -140dBc/Hz | ||||
| 10MHz | / | -150dBc/Hz | ||||
| 显示平均噪声电平 (输入端接匹配负载,轨迹平均,平均类型为视频平均,检波方式为视频平均检波,0dB输入衰减,归一化至1Hz RBW,20°C ~ 30°C) | 4082B机型 (无前放) | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-153dBm | -158dBm | ||||
| 100MHz ˂ f ≤1.2GHz | ≤-152dBm | -156dBm | ||||
| 1.2GHz ˂ f ≤2.2GHz | ≤-151dBm | -155dBm | ||||
| 2.2GHz ˂ f ≤3.25GHz | ≤-150dBm | -154dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-149dBm | -153dBm | ||||
| 5.25GHz ˂ f ≤6.5GHz | ≤-148dBm | -152dBm | ||||
| 6.5GHz ˂ f ≤8.0GHz | ≤-147dBm | -150dBm | ||||
| 8.0GHz ˂ f ≤8.4GMHz | ≤-145dBm | -148dBm | ||||
| 4082B机型 (前放开) | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-160dBm | -167dBm | ||||
| 100MHz ˂ f ≤3.25GHz | ≤-163dBm | -166dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-162dBm | -165dBm | ||||
| 5.25GHz ˂ f ≤8.0GHz | ≤-160dBm | -164dBm | ||||
| 8.0GHz ˂ f ≤8.4GHz | ≤-158dBm | -162dBm | ||||
| 显示平均噪声电平 (输入端接匹配负载,轨迹平均,平均类型为视频平均,检波方式为视频平均检波,0dB输入衰减,归一化至1Hz RBW,20°C ~ 30°C)(LNP是指低噪声通路选件) | 4082D/E/F/H机型 (无前放) | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-147dBm | -156dBm | ||||
| 100MHz ˂ f ≤1.2GHz | ≤-151dBm | -154dBm | ||||
| 1.2GHz ˂ f ≤2.2GHz | ≤-150dBm | -153dBm | ||||
| 2.2GHz ˂ f ≤3.25GHz | ≤-148dBm | -151dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-145dBm | -149dBm | ||||
| 5.25GHz ˂ f ≤6.5GHz | ≤-142dBm | -148dBm | ||||
| 6.5GHz ˂ f ≤8.0GHz | ≤-140dBm | -146dBm | ||||
| 8.0GHz ˂ f ≤18GMHz | ≤-143dBm | -144dBm | ||||
| 18GHz ˂ f ≤26.5GMHz | ≤-137dBm | -141dBm | ||||
| 26.5GHz ˂ f ≤40GMHz | ≤-130dBm | -139dBm | ||||
| 40GHz ˂ f ≤50GMHz | ≤-127dBm | -134dBm | ||||
| 4082D/E/F/H机型 (前放开) | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 无LNP | LNP开 | 无LNP | LNP开 | |||
| 10MHz ≤ f ≤100MHz | ≤-158dBm | ≤-160dBm | -162dBm | -165dBm | ||
| 100MHz ˂ f ≤3.25GHz | ≤-162dBm | ≤-163dBm | -164dBm | -169dBm | ||
| 3.25GHz ˂ f ≤5.25GHz | ≤-161dBm | ≤-163dBm | -165dBm | -168dBm | ||
| 5.25GHz ˂ f ≤8.0GHz | ≤-160dBm | ≤-162dBm | -163dBm | -165dBm | ||
| 8.0GHz ˂ f ≤18GHz | ≤-157dBm | ≤-160dBm | -160dBm | -163dBm | ||
| 18GHz ˂ f ≤26.5GHz | ≤-154dBm | ≤-158dBm | -158dBm | -162dBm | ||
| 26.5GHz ˂ f ≤40GHz | ≤-151dBm | ≤-156dBm | -155dBm | -161dBm | ||
| 40GHz ˂ f ≤45GHz | ≤-150dBm | ≤-154dBm | -154dBm | -160dBm | ||
| 45GHz ˂ f ≤50GMHz | ≤-148dBm | ≤-153dBm | -153dBm | -159dBm | ||
| 显示平均噪声电平 (输入端接匹配负载,轨迹平均,平均类型为视频平均,检波方式为视频平均检波,0dB输入衰减,归一化至1Hz RBW,20°C ~ 30°C)(LNP是指低噪声通路选件) | 4082L机型 (无前放) | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-147dBm | -150dBm | ||||
| 100MHz ˂ f ≤1.2GHz | ≤-150dBm | -153dBm | ||||
| 1.2GHz ˂ f ≤2.2GHz | ≤-149dBm | -152dBm | ||||
| 2.2GHz ˂ f ≤3.25GHz | ≤-148dBm | -151dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-145dBm | -150dBm | ||||
| 5.25GHz ˂ f ≤6.5GHz | ≤-145dBm | -150dBm | ||||
| 6.5GHz ˂ f ≤8.0GHz | ≤-141dBm | -147dBm | ||||
| 8.0GHz ˂ f ≤18GMHz | ≤-141dBm | -147dBm | ||||
| 18GHz ˂ f ≤26.5GMHz | ≤-141dBm | -147dBm | ||||
| 26.5GHz ˂ f ≤40GMHz | ≤-135dBm | -140dBm | ||||
| 40GHz ˂ f ≤50GMHz | ≤-130dBm | -135dBm | ||||
| 50GHz ˂ f ≤54.8GMHz | ≤-138dBm | -143dBm | ||||
| 54.8GHz ˂ f ≤63.6GMHz | ≤-135dBm | -140dBm | ||||
| 63.6GHz ˂ f ≤67GMHz | ≤-133dBm | -138dBm | ||||
| 4082L机型 (前放开) | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 无LNP | LNP开 | 无LNP | LNP开 | |||
| 10MHz ≤ f ≤100MHz | ≤-158dBm | ≤-160dBm | -162dBm | -165dBm | ||
| 100MHz ˂ f ≤3.25GHz | ≤-162dBm | ≤-163dBm | -165dBm | -169dBm | ||
| 3.25GHz ˂ f ≤5.25GHz | ≤-161dBm | ≤-163dBm | -164dBm | -168dBm | ||
| 5.25GHz ˂ f ≤8.0GHz | ≤-160dBm | ≤-162dBm | -163dBm | -165dBm | ||
| 8.0GHz ˂ f ≤18GHz | ≤-156dBm | ≤-158dBm | -161dBm | -163dBm | ||
| 18GHz ˂ f ≤26.5GHz | ≤-154dBm | ≤-157dBm | -159dBm | -162dBm | ||
| 26.5GHz ˂ f ≤40GHz | ≤-151dBm | ≤-155dBm | -155dBm | -161dBm | ||
| 40GHz ˂ f ≤48GMHz | ≤-145dBm | ≤-153dBm | -151dBm | -160dBm | ||
| 48GHz ˂ f ≤54.8GMHz | ≤-146dBm | ≤-152dBm | -152dBm | -160dBm | ||
| 54.8GHz ˂ f ≤63.6GMHz | ≤-143dBm | ≤-151dBm | -148dBm | -159dBm | ||
| 63.6GHz ˂ f ≤67GMHz | ≤-141dBm | ≤-150dBm | -147dBm | -158dBm | ||
| 显示平均噪声电平 (输入端接匹配负载,轨迹平均,平均类型为视频平均,检波方式为视频平均检波,0dB输入衰减,归一化至1Hz RBW,20°C ~ 30°C) | 4082N/P 机型 (无前放) 射频端口2 | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-145dBm | -148dBm | ||||
| 100MHz ˂ f ≤1.2GHz | ≤-148dBm | -152dBm | ||||
| 1.2GHz ˂ f ≤2.2GHz | ≤-146dBm | -151dBm | ||||
| 2.2GHz ˂ f ≤3.25GHz | ≤-144dBm | -150dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-141dBm | -148dBm | ||||
| 5.25GHz ˂ f ≤6.5GHz | ≤-140dBm | -146dBm | ||||
| 6.5GHz ˂ f ≤8.0GHz | ≤-138dBm | -145dBm | ||||
| 8.0GHz ˂ f ≤18GMHz | ≤-138dBm | -143dBm | ||||
| 18GHz ˂ f ≤26.5GMHz | ≤-135dBm | -139dBm | ||||
| 26.5GHz ˂ f ≤40GMHz | ≤-129dBm | -133dBm | ||||
| 40GHz ˂ f ≤50GMHz | ≤-125dBm | -130dBm | ||||
| 50GHz ˂ f ≤54.8GMHz | ≤-134dBm | -139dBm | ||||
| 54.8GHz ˂ f ≤63.6GMHz | ≤-130dBm | -135dBm | ||||
| 63.6GHz ˂ f ≤67.2GMHz | ≤-128dBm | -135dBm | ||||
| 67.2GHz ˂ f ≤74GMHz | ≤-138dBm | -143dBm | ||||
| 74GHz ˂ f ≤82.8GMHz | ≤-143dBm | -147dBm | ||||
| 82.8GHz ˂ f ≤91.6GMHz | ≤-142dBm | -147dBm | ||||
| 91.6GHz ˂ f ≤99.6GMHz | ≤-141dBm | -144dBm | ||||
| 99.6GHz ˂ f ≤110GMHz | ≤-138dBm | -143dBm | ||||
| 4082N/P 机型 (前放开) 射频端口1 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-158dBm | -160dBm | ||||
| 100MHz ˂ f ≤3.25GHz | ≤-161dBm | -164dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-160dBm | -164dBm | ||||
| 5.25GHz ˂ f ≤8.0GHz | ≤-157dBm | -163dBm | ||||
| 8.0GHz ˂ f ≤18GMHz | ≤-154dBm | -159dBm | ||||
| 18GHz ˂ f ≤26.5GMHz | ≤-151dBm | -157dBm | ||||
| 26.5GHz ˂ f ≤40GMHz | ≤-149dBm | -153dBm | ||||
| 40GHz ˂ f ≤48GMHz | ≤-147dBm | -149dBm | ||||
| 48GHz ˂ f ≤54.8GMHz | ≤-146dBm | -149dBm | ||||
| 54.8GHz ˂ f ≤63.6GMHz | ≤-142dBm | -145dBm | ||||
| 63.6GHz ˂ f ≤67GMHz | ≤-138dBm | -143dBm | ||||
| 显示平均噪声电平 (输入端接匹配负载,轨迹平均,平均类型为视频平均,检波方式为视频平均检波,0dB输入衰减,归一化至1Hz RBW,20°C ~ 30°C) | 4082QB 机型 (无前放) 射频端口2 | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-145dBm | -148dBm | ||||
| 100MHz ˂ f ≤1.2GHz | ≤-148dBm | -152dBm | ||||
| 1.2GHz ˂ f ≤2.2GHz | ≤-146dBm | -151dBm | ||||
| 2.2GHz ˂ f ≤3.25GHz | ≤-144dBm | -150dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-141dBm | -148dBm | ||||
| 5.25GHz ˂ f ≤6.5GHz | ≤-140dBm | -146dBm | ||||
| 6.5GHz ˂ f ≤8.0GHz | ≤-138dBm | -145dBm | ||||
| 8.0GHz ˂ f ≤18GMHz | ≤-138dBm | -143dBm | ||||
| 18GHz ˂ f ≤26.5GMHz | ≤-135dBm | -139dBm | ||||
| 26.5GHz ˂ f ≤40GMHz | ≤-129dBm | -133dBm | ||||
| 40GHz ˂ f ≤50GMHz | ≤-125dBm | -130dBm | ||||
| 50GHz ˂ f ≤54.8GMHz | ≤-134dBm | -139dBm | ||||
| 54.8GHz ˂ f ≤63.6GMHz | ≤-130dBm | -135dBm | ||||
| 63.6GHz ˂ f ≤67.2GMHz | ≤-128dBm | -135dBm | ||||
| 67.2GHz ˂ f ≤74GMHz | ≤-138dBm | -143dBm | ||||
| 74GHz ˂ f ≤82.8GMHz | ≤-143dBm | -147dBm | ||||
| 82.8GHz ˂ f ≤91.6GMHz | ≤-142dBm | -147dBm | ||||
| 91.6GHz ˂ f ≤99.6GMHz | ≤-141dBm | -144dBm | ||||
| 99.6GHz ˂ f ≤110GMHz | ≤-138dBm | -143dBm | ||||
| 110GHz ˂ f ≤125GMHz | ≤-138dBm | -143dBm | ||||
| 4082QB 机型 (前放开) 射频端口1 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≤-155dBm | -160dBm | ||||
| 100MHz ˂ f ≤3.25GHz | ≤-160dBm | -164dBm | ||||
| 3.25GHz ˂ f ≤5.25GHz | ≤-159dBm | -164dBm | ||||
| 5.25GHz ˂ f ≤8.0GHz | ≤-152dBm | -159dBm | ||||
| 8.0GHz ˂ f ≤18GMHz | ≤-154dBm | -157dBm | ||||
| 18GHz ˂ f ≤26.5GMHz | ≤-151dBm | -157dBm | ||||
| 26.5GHz ˂ f ≤40GMHz | ≤-149dBm | -153dBm | ||||
| 40GHz ˂ f ≤48GMHz | ≤-147dBm | -149dBm | ||||
| 48GHz ˂ f ≤54.8GMHz | ≤-146dBm | -149dBm | ||||
| 54.8GHz ˂ f ≤63.6GMHz | ≤-142dBm | -145dBm | ||||
| 63.6GHz ˂ f ≤67GMHz | ≤-135dBm | -143dBm | ||||
频率响应 (10dB衰减,DC耦合, 20°C ~ 30°C) | 4082B 机型 (前放关) | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 2Hz ≤ f ≤ 9kHz | ±1.0dB | ±0.25dB | ||||
| 9kHz ≤ f ≤ 10MHz | ±0.50dB | ±0.15dB | ||||
| 10MHz ≤ f ≤ 100MHz | ±0.50dB | ±0.08dB | ||||
| 100MHz ˂f ≤ 3.25GHz | ±0.40dB | ±0.13dB | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.50dB | ±0.15dB | ||||
| 5.25GHz ˂ f ≤ 8.0GHz | ±0.60dB | ±0.21dB | ||||
| 8.0GHz ˂ f ≤ 8.4GHz | ±0.80dB | ±0.21dB | ||||
| 4082B 机型 (前放开) | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤ 100MHz | ±0.70dB | ±0.18dB | ||||
| 100MHz ˂f ≤ 3.25GHz | ±0.60dB | ±0.16dB | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.70dB | ±0.19dB | ||||
| 5.25GHz ˂ f ≤ 8.0GHz | ±0.80dB | ±0.19dB | ||||
| 8.0GHz ˂ f ≤ 8.4GHz | ±0.90dB | ±0.21dB | ||||
频率响应 (10dB衰减,DC耦合, 20°C ~ 30°C) | 4082D/E/F/H 机型 (前放关) | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 2Hz ≤ f ≤ 9kHz | ±1.0dB | ±0.25dB | ||||
| 9kHz ≤ f ≤ 10MHz | ±0.50dB | ±0.15dB | ||||
| 10MHz ≤ f ≤ 100MHz | ±0.50dB | ±0.15dB | ||||
| 100MHz ˂f ≤ 3.25GHz | ±0.40dB | ±0.13dB | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.50dB | ±0.15dB | ||||
| 5.25GHz ˂ f ≤ 8.0GHz | ±0.60dB | ±0.24dB | ||||
| 8.0GHz ˂ f ≤ 18GHz | ±1.80dB | ±0.77dB | ||||
| 18GHz ˂ f ≤ 26.5GHz | ±2.00dB | ±0.93dB | ||||
| 26.5GHz ˂ f ≤ 40GHz | ±2.20dB | ±0.88dB | ||||
| 40GHz ˂ f ≤ 50GHz | ±2.25dB | ±1.26dB | ||||
| 4082D/E/F/H 机型 (前放开) | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤ 100MHz | ±0.70dB | ±0.21dB | ||||
| 100MHz ˂f ≤ 3.25GHz | ±0.60dB | ±0.18dB | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.70dB | ±0.22dB | ||||
| 5.25GHz ˂ f ≤ 8.0GHz | ±0.80dB | ±0.25dB | ||||
| 8.0GHz ˂ f ≤18GHz | ±2.00dB | ±0.82dB | ||||
| 18GHz ˂ f ≤ 26.5GHz | ±2.50dB | ±1.21dB | ||||
| 26.5GHz ˂ f ≤ 40GHz | ±2.80dB | ±1.10dB | ||||
| 40GHz ˂ f ≤ 50GHz | ±3.00dB | ±1.58dB | ||||
频率响应 (10dB衰减,DC耦合, 20°C ~ 30°C) | 4082L/N/P/QB 机型 (前放关) | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 2Hz ≤ f ≤ 9kHz | ±1.0dB | ±0.25dB | ||||
| 9kHz ≤ f ≤ 10MHz | ±0.50dB | ±0.15dB | ||||
| 10MHz ≤ f ≤ 100MHz | ±0.50dB | ±0.15dB | ||||
| 100MHz ˂f ≤ 3.25GHz | ±0.40dB | ±0.16dB | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.50dB | ±0.19dB | ||||
| 5.25GHz ˂ f ≤ 8.0GHz | ±0.60dB | ±0.36dB | ||||
| 8.0GHz ˂ f ≤18GHz | ±1.80dB | ±0.57dB | ||||
| 18GHz ˂ f ≤ 26.5GHz | ±2.00dB | ±0.98dB | ||||
| 26.5GHz ˂ f ≤ 40GHz | ±2.20dB | ±1.23dB | ||||
| 40GHz ˂ f ≤ 48GHz | ±2.50dB | ±0.96dB | ||||
| 48GHz ˂ f ≤ 67GHz | ±3.00dB | ±1.01dB | ||||
| 67GHz ˂ f ≤ 110GHz | ±3.50dB | ±1.72dB | ||||
| 110GHz ˂ f ≤ 125GHz | ±4.00dB | ±2.00dB | ||||
| 4082L/N/P/QB 机型 (前放开) | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤ 100MHz | ±0.80dB | ±0.18dB | ||||
| 100MHz ˂f ≤ 3.25GHz | ±0.70dB | ±0.19dB | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.80dB | ±0.26dB | ||||
| 5.25GHz ˂ f ≤ 8.0GHz | ±0.90dB | ±0.28dB | ||||
| 8.0GHz ˂ f ≤18GHz | ±2.00dB | ±0.92dB | ||||
| 18GHz ˂ f ≤ 26.5GHz | ±2.50dB | ±1.07dB | ||||
| 26.5GHz ˂ f ≤ 40GHz | ±2.80dB | ±1.11dB | ||||
| 40GHz ˂ f ≤ 48GHz | ±3.00dB | ±1.20dB | ||||
| 48GHz ˂ f ≤ 67GHz | ±3.50dB | ±1.25dB | ||||
| 绝对幅度准确度 | (10dB衰减,20°C~30°C,1Hz ≤分辨率带宽≤1MHz,输入信号-10~-50dBm): ±0.20dB 500MHz校准频率 ±(0.20dB+频率响应) 所有频率(500MHz校准频率除外) | |||||
| 1dB增益压缩(双音法测试,3MHz频率间隔) | 4082B机型 | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 20MHz ≤ f ≤8.4GHz | ≥+7dBm | +10dBm | ||||
| 4082D/E/F/H机型 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 20MHz ≤ f ≤3.25GHz | ≥+8dBm | +12dBm | ||||
| 3.25GHz ˂ f ≤50GHz | ≥+8dBm | +12dBm | ||||
| 4082L机型 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 20MHz ≤ f ≤5.25GHz | ≥+8dBm | +13dBm | ||||
| 5.25GHz ˂ f ≤8.2GHz | ≥+8dBm | +13dBm | ||||
| 8.2GHz ˂ f ≤48GHz | ≥+8dBm | +13dBm | ||||
| 48GHz ˂ f ≤67GHz | ≥+7dBm | +13dBm | ||||
| 4082N/P/QB机型 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 20MHz ≤ f ≤5.25GHz | ≥+8dBm | +13dBm | ||||
| 5.25GHz ˂ f ≤8.2GHz | ≥+8dBm | +13dBm | ||||
| 8.2GHz ˂ f ≤48GHz | ≥+8dBm | +13dBm | ||||
| 48GHz ˂ f ≤67GHz | ≥+3dBm | +7dBm | ||||
| 1dB增益压缩(双音法测试,500MHz频率间隔) | 频率范围 | 标称值 | ||||
| f ≤3.25GHz | +15dBm | |||||
| 三阶截获点 (TOI) (输入混频器两个-10dBm信号测试,频率间隔50kHz,20℃~30℃) | 4082B机型 | |||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≥+20dBm | +26dBm | ||||
| 100MHz ˂f ≤ 3.25GHz | ≥+22dBm | +29dBm | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ≥+20dBm | +25dBm | ||||
| 5.25GHz ˂ f ≤ 8.4GHz | ≥+18dBm | +23dBm | ||||
| 4082D/E/F/H/L机型 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≥+20dBm | +27dBm | ||||
| 100MHz ˂f ≤ 3.25GHz | ≥+22dBm | +30dBm | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ≥+21dBm | +26dBm | ||||
| 5.25GHz ˂ f ≤ 8.2GHz | ≥+20dBm | +26dBm | ||||
| 8.2GHz ˂ f ≤ 48GHz | ≥+20dBm | +26dBm | ||||
| 48GHz ˂ f ≤ 67GHz | ≥+20dBm | +28dBm | ||||
| 4082N/P/QB机型 | ||||||
| 频率范围 | 指标 | 典型值 | ||||
| 10MHz ≤ f ≤100MHz | ≥+20dBm | +27dBm | ||||
| 100MHz ˂f ≤ 3.25GHz | ≥+22dBm | +30dBm | ||||
| 3.25GHz ˂ f ≤ 5.25GHz | ≥+21dBm | +26dBm | ||||
| 5.25GHz ˂ f ≤ 8.2GHz | ≥+20dBm | +26dBm | ||||
| 8.2GHz ˂ f ≤ 48GHz | ≥+20dBm | +26dBm | ||||
| 48GHz ˂ f ≤ 67GHz | ≥+15dBm | +29dBm | ||||
| 机械衰减器 | 4082B/D/E/F/H | 范围:0~72dB,步进:2dB | ||||
| 4082L/N/P/QB | 范围:0~70dB,步进:2dB f≤67GHz | |||||
| 范围:0~24dB,步进:8dB f>67GHz | ||||||
| 低噪声 前置放大器 | 频率范围:100kHz~主机频率上限(N/P/QB型上限为67GHz) 增益:30dB(标称值) | |||||
| 剩余响应 (输入端接匹配负载,0dB衰减) | ≤-90dBm f≤1MHz (标称值) | |||||
| ≤-102dBm 1MHz ≤ f ≤8GHz | ||||||
| ≤-100dBm 8GHz ≤ f ≤ 50GHz(标称值) | ||||||
| 输入电压驻波比 注:射频输入1(机械衰减器10dB,DC耦合),射频输入2(机械衰减器8dB,DC耦合) | 频率范围 | 指标 | ||||
| 50MHz≤f<4GHz | <1.40 | |||||
| 4GHz≤f<8GHz | <1.50 | |||||
| 8GHz≤f<18GHz | <1.80 | |||||
| 18GHz≤f<45GHz | <1.70 | |||||
| 45GHz≤f<50GHz | <2.00 | |||||
| 50GHz≤f<67GHz | <2.20 | |||||
| 67GHz≤f<90GHz | <2.40 | |||||
| 90GHz≤f<110GHz | <2.50 | |||||
| 110GHz≤f<125GHz | <2.80 | |||||
| IQ数据 | 存储深度(IQ长度):4GB 分析带宽≤40MHz: 500M IQ样点, IQ字节长度:32位I,32位Q 分析带宽>40MHz: 1000M IQ样点,IQ字节长度:16位I,16位Q | |||||
| 最大安全输入电平 | 平均总功率: +30dBm(射频输入1) +25dBm(射频输入2) | |||||
| 时基接口 | 参考输入 | 1MHz~100MHz,50Ω阻抗、BNC阴头连接器 | ||||
| 1GHz,50Ω阻抗、SMA阴头连接器 | ||||||
| 参考输出 | 10MHz,50Ω阻抗、BNC阴头连接器 | |||||
| 100MHz/1GHz,50Ω阻抗、SMA阴头连接器 | ||||||
| 尺寸(W*H*D) | 外形尺寸:(475±4)mm×(238±4)mm×(560±4)mm; | |||||
| 公称尺寸:(426±4)mm×(222±4)mm×(450±4)mm (不含把手、底脚、后框、旋轮、侧提带等结构件局部凸出部分的主要外形尺寸) | ||||||
| 重量(kg) | 22kg~35kg(选件配置不同,重量不同) | |||||
| 电源 | 110V~220V单相交流电源供电,频率50Hz/60Hz,稳态电压允许范围是额定值10%,稳态频率允许范围是额定值5% | |||||
| 功耗 | 最大功耗500W(标配) | |||||
| 最大功耗850W(全配置选件) | ||||||
| 温度范围 | 工作温度:0°C~+50°C | |||||
| 存储温度:-40°C~+70° | ||||||
| 相对湿度 | 温度低于10℃时湿度不加控制;温度为10℃~30℃时,相对湿度为(5~95)%;温度为30℃~40℃时,相对湿度为(5~75)%;温度为40℃以上时,湿度为(5~45)% | |||||
| 射频输入接口 | 4082B/D | N 型(阴),50Ω | ||||
| 4082E | 3.5mm(阳),50Ω | |||||
| 4082F/H | 2.4mm(阳),50Ω | |||||
| 4082L | 1.85mm(阳),50Ω | |||||
| 4082N/P | 1.85mm(阳),50Ω(射频输入1) | |||||
| 1.0mm(阳),50Ω(射频输入2) | ||||||
| 4082QB | 1.85mm(阳),50Ω(射频输入1) | |||||
| 0.8mm(阳),50Ω(射频输入2) | ||||||
| 通信接口 | a) USB接口:A型,前面板3个,后面板3个; | |||||
| b) LAN接口:RJ45,10/100/1000M 自适应; | ||||||
| c) GPIB接口:IEEE-488总线连接器,24路插头(GP-IB码:SH1,AH1,T6,L4,SR1,RL1,PP0,DC1,C0),用于远程控制。 | ||||||
主机型号
| 型号 | 名称 | 频率范围 |
| 4082B | 信号/频谱分析仪 | 2Hz~8.4GHz |
| 4082D | 信号/频谱分析仪 | 2Hz~18GHz |
| 4082E | 信号/频谱分析仪 | 2Hz~26.5GHz |
| 4082F | 信号/频谱分析仪 | 2Hz~45GHz |
| 4082H | 信号/频谱分析仪 | 2Hz~50GHz |
| 4082L | 信号/频谱分析仪 | 2Hz~67GHz |
| 4082N | 信号/频谱分析仪 | 2Hz~90GHz |
| 4082P | 信号/频谱分析仪 | 2Hz~110GHz |
| 4082QB | 信号/频谱分析仪 | 2Hz~125GHz |
选件型号
| 序号 | 编号 | 名称 | 描述 | 选配 |
| 1 | 4082-H19-4T | 本地存储空间扩展 | 可支持最大4TB的存储空间(电子硬盘)。 | |
| 2 | 4082-H08 | 宽带对数检波输出 | 输出反映输入信号电平特性的对数检波信号。 | |
| 3 | 4082-H02 | 辅助中频输出 | 输出频率范围425MHz、750MHz、1.5GHz等第二中频信号。 | |
| 4 | 4082-H11 | 万兆网控制与数据接口 | 基于光纤的万兆网接口 | |
| 5 | 4082-H19-2T | 本地存储空间扩展 | 可支持最大2T的存储空间(电子硬盘) | |
| 6 | 4082-H33-08 | 电子衰减器 | 频率范围9kHz~8GHz,衰减范围30dB,0.5dB步进。 | |
| 7 | 4082-H34-08 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配,如4082E频率上限26.5GHz,前置放大器请选择H34-26。 | |
| 8 | 4082-H34-18 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配,如4082E频率上限26.5GHz,前置放大器请选择H34-26。 | |
| 9 | 4082-H34-26 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配,如4082E频率上限26.5GHz,前置放大器请选择H34-26。 | |
| 10 | 4082-H34-45 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配,如4082E频率上限26.5GHz,前置放大器请选择H34-26。 | |
| 11 | 4082-H34-50 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配,如4082E频率上限26.5GHz,前置放大器请选择H34-26。 | |
| 12 | 4082-H34-67 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配,如4082E频率上限26.5GHz,前置放大器请选择H34-26。 | |
| 13 | 4082-H34A-08 | 低噪声前置放大器 | 仅B型主机可配置 | 与4082-H34-08不可同时选配。 |
| 14 | 4082-H36 | 预选器旁路 | 旁路接收通道中的跟踪预选器。 | |
| 15 | 4082-H38-40 | 40MHz分析带宽 | 支持10Hz~40MHz分析带宽。 | |
| 16 | 4082-H38-200 | 200MHz分析带宽 | 支持10Hz~200MHz分析带宽。 | |
| 17 | 4082-H38-400 | 400MHz分析带宽 | 支持10Hz~400MHz分析带宽。 | |
| 18 | 4082-H38-600 | 600MHz分析带宽 | 支持10Hz~600MHz分析带宽。 | |
| 19 | 4082-H38-1200 | 1.2GHz分析带宽 | 支持10Hz~1.2GHz分析带宽。 | |
| 20 | 4082-H38-2000 | 2GHz分析带宽 | 支持10Hz~2GHz分析带宽。 | |
| 21 | 4082-H40 | 外部频率扩展 | 提供使用外部混频方法扩展频率测试范围的能力。该选件将提供本振输出和中频输入接口功能,并提供信号识别能力。 | 该选件在主机型号不为4082B时才可选配;扩展的频率范围取决于所选择的扩频模块;扩频模块需单独选购 |
| 22 | 4082-H41-200 | 实时频谱分析 | 提供最大200MHz带宽数字荧光频谱以及无缝瀑布图功能,包括频率模板触发,宽带实时频谱分析。 | |
| 23 | 4082-H41-400 | 实时频谱分析 | 提供最大400MHz带宽数字荧光频谱以及无缝瀑布图功能,包括频率模板触发,宽带实时频谱分析。 | |
| 24 | 4082-H41-600 | 实时频谱分析 | 提供最大600MHz带宽数字荧光频谱以及无缝瀑布图功能,包括频率模板触发,宽带实时频谱分析。 | |
| 25 | 4082-H41-1200 | 实时频谱分析 | 提供最大1.2GHz带宽数字荧光频谱以及无缝瀑布图功能,包括频率模板触发,宽带实时频谱分析。 | |
| 26 | 4082-H48 | 噪声系数测试 | 提供噪声源驱动以及噪声系数测试功能。4082N/P仅支持最高频率到67GHz的噪声系数测试。 | 选用该选件需要同时选购对应整机频段的H34低噪声前置放大器选件,以及相应1660X噪声源探头,共同完成噪声系数的测试功能。 |
| 27 | 4082-H97 | 上架套件 | 上架把手及附件,用于4082在标准机柜的上架安装。 | |
| 28 | 4082-H99-1 | 铝合金运输箱 | 高强度轻便铝合金运输箱,带提把和滚轮,方便运输。 |
软件型号
| 序号 | 编号 | 名称 | 描述 |
| 1 | 4082-S04 | 相位噪声测试 | 提供单边带相位噪声曲线和单点相位噪声测试能力。 |
| 2 | 4082-S10 | 瞬态分析 | 实现信号的瞬态参数、频谱和时变特性的测试分析,支持对记录数据的回放。 |
| 3 | 4082-S12 | 矢量信号分析 | 提供多种单载波数字调制信号的灵活解调功能,可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析,并通过解调解得到信号的调制误差,帮助对信号误差的产生原因进行判断。 |
| 4 | 4082-S13 | 脉冲信号分析 | 实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。 |
| 5 | 4082-S16 | 多载波群时延测量 | 提供宽带信号的绝对和相对群时延测量能力 |
| 6 | 4082-S40 | WLAN 802.11a/b/g测量 | 宽带无线局域网协议物理层测试(802.11a/b/g),涵盖射频、调制分析、调制质量测试。 |
| 7 | 4082-S40N | WLAN 802.11n测量 | 宽带无线局域网协议物理层测试(802.11n),涵盖射频、调制分析、调制质量测试。 |
| 8 | 4082-S40AC | WLAN 802.11ac测量 | 宽带无线局域网协议物理层测试(802.11ac),涵盖射频、调制分析、调制质量测试。 |
| 9 | 4082-S40AX | WLAN 802.11ax测量 | 宽带无线局域网协议物理层测试(802.11ax),涵盖射频、调制分析、调制质量测试。 |
| 10 | 4052-S46D | 5G NR下行信号分析 | 1)支持上下行信号解调,EVM、频谱平坦度、时间对齐误差; 2)支持ACP、频谱发射模板、发射开断电、CCDF等功率测量功能;3)支持多档带宽和多种TM。 |
| 11 | 4052-S46U | 5G NR上行信号分析 | 1)支持上下行信号解调,EVM、频谱平坦度、时间对齐误差; 2)支持ACP、频谱发射模板、发射开断电、CCDF等功率测量功能; 3)支持多档带宽和多种TM。 |
标配附件
| 序号 | 名称 | 数量 | 说明 |
| 1 | 电源线 | 1 | 标准三芯电源线 |
| 2 | 快速入门手册 | 1 | |
| 3 | 产品合格证 | 1 |
