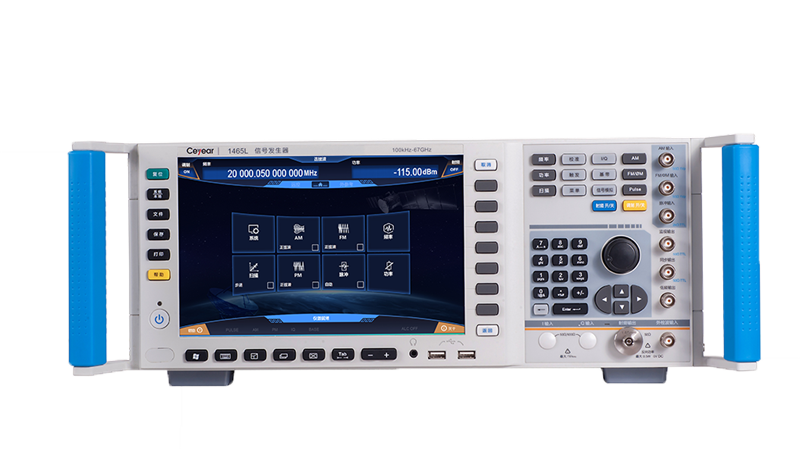

1465C/D/F/H/L信号发生器
◎ 频率范围：100kHz~10GHz ( 1465C) ；100kHz~20GHz ( 1465D)；100kHz~40GHz ( 1465F )；100kHz~50GHz ( 1465H )；100kHz~67GHz ( 1465L )
◎ 频率分辨率：0.001Hz.
◎ 单边带相位噪声(典型值)：- 126dBc/Hz@10kHz ( 10GHz载波)；- 142dBc/Hz@10kHz ( 1GHz载波)
◎ 最大输出功率（典型值）+30dBm(20GHz);+20dBm(20GHz);+10dBm(67GHz);
◎ 扫描模式：步进扫描、列表扫描、模拟扫描、功率扫描.
◎ 支持模拟调制（频率、相位、幅度）和脉冲调制功能，脉冲调制最小脉宽20ns.
◎ 频率范围：100kHz~10GHz ( 1465C) ；100kHz~20GHz ( 1465D)；100kHz~40GHz ( 1465F )；100kHz~50GHz ( 1465H )；100kHz~67GHz ( 1465L )
◎ 频率分辨率：0.001Hz.
◎ 单边带相位噪声(典型值)：- 126dBc/Hz@10kHz ( 10GHz载波)；- 142dBc/Hz@10kHz ( 1GHz载波)
◎ 最大输出功率（典型值）+30dBm(20GHz);+20dBm(20GHz);+10dBm(67GHz);
◎ 扫描模式：步进扫描、列表扫描、模拟扫描、功率扫描.
◎ 支持模拟调制（频率、相位、幅度）和脉冲调制功能，脉冲调制最小脉宽20ns.
产品综述
1465系列信号发生器频率范围覆盖100kHz～67GHz，具有卓越的频谱纯度和输出功率指标，单边带相位噪声10GHz载波@10kHz频偏-126dBc/Hz，最大输出功率可达1W@20GHz，输出功率动态范围大于150dB，可满足对测试信号的高端需求；具有高精度模拟扫描功能、性能优异的模拟调制和脉冲调制功能，内部调制信号发生器频率高达10MHz，信号波形多样，脉冲调制最小脉宽20ns并能产生灵活的脉冲串，能够满足对模拟调制和脉冲调制的各种测试需求；具有10.1吋大显示屏、1280×800像素高分辨率，并支持按键、鼠标、触摸屏等多种操作方式，提升操作体验的同时可以提高测试效率。1465无论是连续波还是调制信号，信号质量优异，既是理想的本振源和时钟源，也是高性能的模拟仿真信号源，主要用于雷达性能综合评估、高性能接收机测试和元器件参数测试等方面，适用于航空、航天、通信以及导航设备等众多领域。
功能特点
卓越的频谱纯度
1465系列信号发生器能够输出非常纯净的信号频谱，单边带相位噪声10GHz载波@10kHz频偏典型值-126dBc/Hz，1GHz载波@10kHz频偏典型值-142dBc/Hz，既可用于高性能接收机阻塞和相邻信道选择性测试，也是进行本地振荡器、低抖动时钟替代的理想选择。
宽频带大功率输出

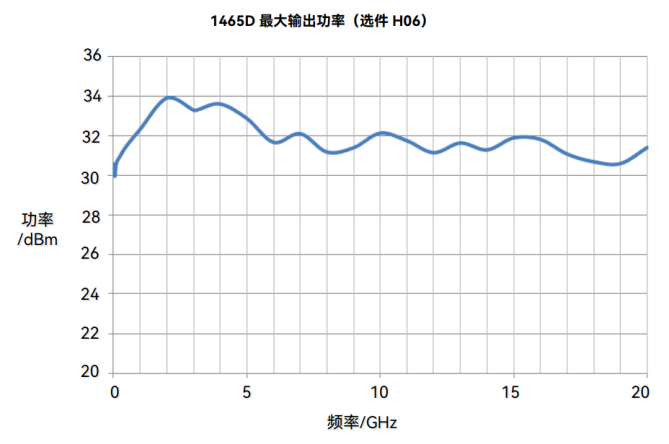

H05大功率选件最大输出功率典型值：20GHz为+22dBm，40GHz为+20dBm，67GHz为+10dBm。H06增强大功率选件输出功率可达+30dBm（1W）。如果您在测试中需要大功率激励信号，无需外接放大器，即可得到所需测试信号，而且功率准确度更高、稳定性更好。
频率功率稳定性高

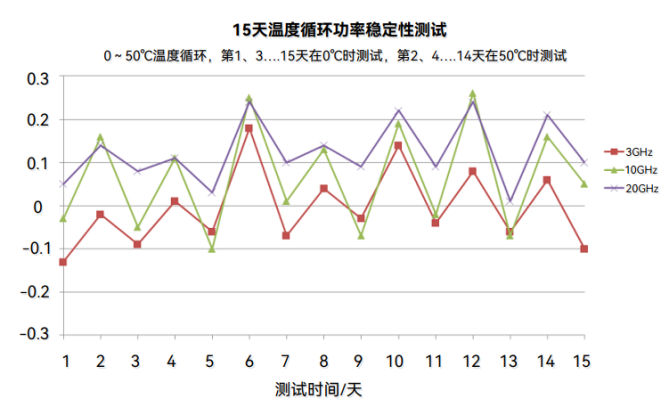

输出信号的频率、功率都具有非常高的稳定性。时基老化率±5×10-8/年，10MHz高稳时基一年变化不到0.5Hz。不仅具有优异的输出功率准确度，功率稳定度也非常出色，在0℃到50℃温度循环的环境中连续开机15天，相同温度下功率变化小于0.2dB，功率温度变化率小于0.01dB/℃。
频段系列化齐全

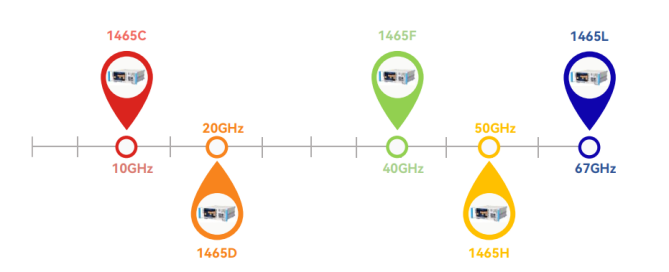

1465C/D/F/H/L频率范围为100kHz～10 GHz /20 GHz /40 GHz /50 GHz /67GHz，5种系列化型号，1465L可输出频率最高达70GHz。每种型号都有众多的选件来进行功能、性能扩展。无论您需要计量级解决方案，还是基础型信号发生器，无论您只需射频波段测试信号还是要求信号频率高达毫米波，总有一种型号适合您。
灵活的大屏幕触控操作
10.1吋宽屏LED显示器，1280×800高分辨率，清晰地展现仪器状态信息。醒目的色彩搭配、合理的功能分区和各种功能的面板按键，不仅给您带来新颖的视觉感观，更能给您方便、快捷的操作体验，帮您提高测试效率。除了面板按键，您还可以通过带回车功能的旋转按钮、触控屏点击滑动、外接键盘鼠标等方式对仪器进行操作，每种方式都能独立完成仪器操作。
高精度模拟扫描
全频段高精度模拟扫描功能，满足您宽带测试中对快速扫描的需要。另外还具有步进扫描、列表扫描功能，可满足您不同的测试需要。
超大功率动态范围
具有-130dBm～+20dBm的150dB功率动态范围，是高灵敏度接收机测试的理想选择。
优异的模拟调制
具有AM、FM、ΦM功能，支持内、外调制源输入。FM、ΦM调制带宽DC～10MHz，AM具有线性和指数两种工作模式，线性AM深度大于90%。内部调制信号发生器频率范围DC～10MHz，分辨率0.1Hz，7种调制波形，可直接输出低频信号。
高性能脉冲调制
调制深度大于80dB，上升下降时间小于10ns，最小脉宽20ns，支持门控、外部等多种触发方式。标配内部脉冲发生器，6种脉冲方式，脉宽20ns～42s，步进10ns，具脉冲串功能。

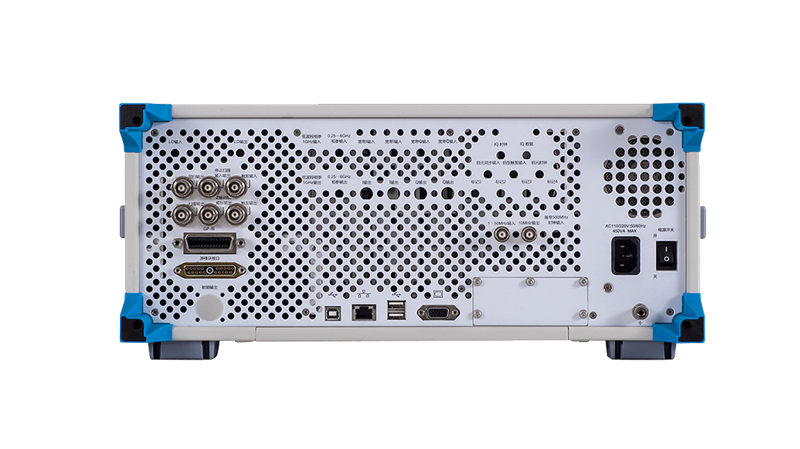

多种控制和功能扩展接口
支持USB、LAN、GPIB、监视器等多种辅助接口，USB可用于传输数据、外接键盘/鼠标操作仪器，LAN、GPIB可用于程控，监视器接口用于外接显示器。
技术规范
频率特性 | |||||||||||||||||||
频率范围 | 1465C:100kHz~10GHz 1465D:100kHz~20GHz 1465D+H06: 10MHz~20GHz 1465F:100kHz~40GHz 1465H:100kHz~50GHz 1465L:100kHz~67GHz (最高频率至70GHz) | 频率 | N（内部YO谐波次数） | ||||||||||||||||
100kHz≤f≤250MHz | 1/8 | ||||||||||||||||||
250MHz＜f≤500MHz | 1/16 | ||||||||||||||||||
500MHz＜f≤1GHz | 1/8 | ||||||||||||||||||
1GHz＜f≤2GHz | 1/4 | ||||||||||||||||||
2GHz＜f≤3.2GHz | 1/2 | ||||||||||||||||||
3.2GHz＜f≤10GHz | 1 | ||||||||||||||||||
10GHz＜f≤20GHz | 2 | ||||||||||||||||||
20GHz＜f≤40GHz | 4 | ||||||||||||||||||
40GHz＜f≤67GHz | 8 | ||||||||||||||||||
频率分辨率 | 0.001Hz | ||||||||||||||||||
频率切换时间 | ＜20ms | ||||||||||||||||||
时基老化率（典型值2） | ±5×10 -10 /天（连续通电30天后） | ||||||||||||||||||
参考输出 | 频率 | 10MHz | |||||||||||||||||
功率 | >+4dBm，至50Ω负载 | ||||||||||||||||||
参考输入 | 频率 | 1～50MHz，步进1Hz | |||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | ||||||||||||||||||
扫描特性 | |||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 模拟扫描 功率扫描 | ||||||||||||||||||
模拟扫频 （选件H03） | 最大扫描速度 | 100kHz≤f≤500MHz | 25MHz/ms | ||||||||||||||||
500MHz＜f≤1GHz | 50MHz/ms | ||||||||||||||||||
1GHz＜f≤2GHz | 100MHz/ms | ||||||||||||||||||
2GHz＜f≤3.2GHz | 200MHz/ms | ||||||||||||||||||
3.2GHz＜f | 400MHz/ms | ||||||||||||||||||
扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） | ||||||||||||||||||
功率特性 | |||||||||||||||||||
最小功率 | 型号 | 标配 | 选件H01A/B | ||||||||||||||||
1465C/D/F | -20dBm | -110dBm（可设置-135dBm） | |||||||||||||||||
1465D+选件H06 | -10dBm | -90dBm（可设置-125dBm） | |||||||||||||||||
1465H/L | -20dBm | -90dBm（可设置-110dBm） | |||||||||||||||||
最大功率 （25±10°C） | 频率范围 | 标配 | 程控步进衰减器选件H01A/B | 大功率输出选件H05 | 选件 | ||||||||||||||
1465C/D | |||||||||||||||||||
100kHz≤f≤20GHz | 15dBm | 15dBm | 20dBm | 20dBm | |||||||||||||||
1465D+选件H06 | |||||||||||||||||||
10MHz≤f≤20GHz | 28dBm | 27dBm | - | - | |||||||||||||||
1465F | |||||||||||||||||||
100kHz≤f≤9GHz | 12dBm | 12dBm | 20dBm | 20dBm | |||||||||||||||
9GHz＜f≤40GHz | 12dBm | 12dBm | 17dBm | 17dBm | |||||||||||||||
1465H/L | |||||||||||||||||||
100kHz≤f≤15GHz | 5dBm | 5dBm | 17dBm | 17dBm | |||||||||||||||
15GHz＜f≤30GHz | 5dBm | 5dBm | 13dBm | 13dBm | |||||||||||||||
30GHz＜f≤67GHz | 5dBm | 5dBm | 8dBm | 8dBm | |||||||||||||||
功率准确度 （25±10°C） | 标配 | ||||||||||||||||||
频率 功率（dBm） | >20 | >10～20 | >-10～10 | -20～-10 | |||||||||||||||
100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||
2GHz＜f≤20GHz | --- | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||
20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.8dB | |||||||||||||||
40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.8dB | |||||||||||||||
50GHz＜f≤67GHz | --- | --- | ±1.3dB | ±2.0dB | |||||||||||||||
1465D+增强大功率输出选件H06 | |||||||||||||||||||
500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.9dB | --- | |||||||||||||||
H01A/B程控步进衰减器选件 | |||||||||||||||||||
频率 功率（dBm） | >20 | >10～20 | >-10～10 | -70～-10 | -90～-70 | ||||||||||||||
100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | ||||||||||||||
2GHz＜f≤20GHz | --- | ±0.8dB | ±0.6dB | ±0.9dB | ±1.8dB | ||||||||||||||
20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | ||||||||||||||
40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.5dB | ±2.5dB | ||||||||||||||
50GHz＜f≤67GHz | --- | --- | ±1.3dB | ±1.8dB | ±3.0dB | ||||||||||||||
1465D+增强大功率输出选件H06 | |||||||||||||||||||
500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.8dB | ±1.1dB | ±2.0dB | ||||||||||||||
功率分辨率 | 0.01dB | ||||||||||||||||||
功率温度稳定性 | 0.02dB/℃（典型值） | ||||||||||||||||||
输出阻抗 | 50Ω（额定值3） | ||||||||||||||||||
源驻波比VSWR（内稳幅）（典型值） | 100kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（额定值） | ||||||||||||||||||
频谱纯度4 | |||||||||||||||||||
谐波 （在+10dBm与最大输出功率两者中的较小者）
| 频率 | 标配 | 增强大功率选件H06 | ||||||||||||||||
100kHz≤f≤10MHz | ＜-25dBc | --- | |||||||||||||||||
10MHz＜f≤2GHz | ＜-30dBc | ＜-25dBc | |||||||||||||||||
2GHz＜f≤6GHz （1465B） | ＜-30dBc | --- | |||||||||||||||||
2GHz＜f≤9GHz | ＜-55dBc | ＜-35dBc | |||||||||||||||||
9GHz＜f≤14GHz | ＜-55dBc | ＜-27dBc | |||||||||||||||||
14GHz＜f≤20GHz | ＜-55dBc | ＜-30dBc | |||||||||||||||||
20GHz＜f≤67GHz | ＜-50dBc（典型值） | --- | |||||||||||||||||
分谐波（在+10dBm与最大输出功率两者中的较小者） | 100kHz≤f≤10GHz | 无 | |||||||||||||||||
10GHz＜f≤20GHz | <-60dBc | ||||||||||||||||||
20GHz＜f≤67GHz | <-50dBc | ||||||||||||||||||
非谐波（在0dBm处，3kHz频偏以远） | 频率 | 标配 | 选件H04 | ||||||||||||||||
100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | |||||||||||||||||
250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | |||||||||||||||||
3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | |||||||||||||||||
10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | |||||||||||||||||
20GHz＜f≤40GHz | ＜-50dBc | ＜-58dBc | |||||||||||||||||
40GHz＜f≤67GHz | ＜-44dBc | ＜-52dBc | |||||||||||||||||
单边带相位噪声（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 频率 | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | ||||||||||||
100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | |||||||||||||
250 MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | |||||||||||||
0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | |||||||||||||
1 GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | |||||||||||||
2 GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | |||||||||||||
3.2 GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | |||||||||||||
10 GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | |||||||||||||
20 GHz＜f≤40GHz | --- | --- | -69 | -89 | -98 | -98 | |||||||||||||
40 GHz＜f≤67GHz | --- | --- | -64 | -84 | -92 | -92 | |||||||||||||

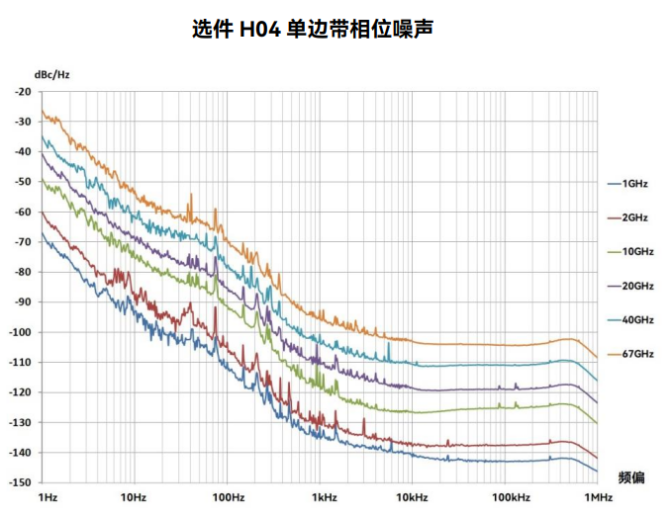

H04超低相位噪声选件 | |||||||||||||||||||
100kHz≤f≤250MHz5 | -64 | -92 | -105 | -123 | -138 | -141 | |||||||||||||
250 MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | |||||||||||||
0.5 GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | |||||||||||||
1 GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | |||||||||||||
2 GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | |||||||||||||
3.2 GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | |||||||||||||
10 GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | |||||||||||||
20 GHz＜f≤40GHz | -31 | -60 | -73 | -91 | -108 | -108 | |||||||||||||
40 GHz＜f≤67GHz | -26 | -54 | -68 | -85 | -102 | -102 | |||||||||||||
调制特性 | |||||||||||||||||||
频率调制 （10MHz＜f≤50GHz,选件H02A） | 最大频偏：N×16MHz（N为YO谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）： <± (3.5%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% | ||||||||||||||||||
相位调制 （10MHz＜f≤50GHz,选件H02A） | 最大相偏： 正常模式：N×16rad（N为YO谐波次数） 宽带模式：N×1.6rad（N为YO谐波次数） 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (5%×设置相偏+0.01 rad) 调制率（3dB带宽）： 窄带模式 DC～1MHz（典型值） 宽带模式 DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，总谐波失真）：<1%
| ||||||||||||||||||
幅度调制 （10MHz＜f≤50GHz,选件H02A） | 最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（6％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5% | ||||||||||||||||||
脉冲调制 （选件H02B） | 50MHz～3.2GHz | 大于3.2GHz | |||||||||||||||||
开关比6 | ＞80dB | ＞80dB | |||||||||||||||||
上升下降时间 | ＜20ns | ＜20ns | |||||||||||||||||
内稳幅最小脉宽 | 1μs | 1μs | |||||||||||||||||
非稳幅最小脉宽 | 0.1μs | 0.1μs | |||||||||||||||||
窄脉冲调制 （选件H02C） | 50MHz～3.2GHz | 大于3.2GHz | |||||||||||||||||
开关比 | ＞80dB | ＞80dB | |||||||||||||||||
上升下降时间 | ＜15ns | ＜10ns | |||||||||||||||||
内稳幅最小脉宽 | 1μs | 1μs | |||||||||||||||||
非稳幅最小脉宽 | 30ns | 20ns | |||||||||||||||||
内部调制信号发生器（选件H02A/B/C） | 提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～100kHz 频率分辨率：0.1Hz 低频输出：幅度0～5Vpeak（额定值），至50Ω负载 脉冲调制信号：脉冲宽度：20ns～（42s-10ns） 脉冲周期：100ns～42s 分辨率：10ns | ||||||||||||||||||
一般特性 | |||||||||||||||||||
射频输出端口 | 1465C：N型（阴），阻抗50Ω 1465D：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω 1465F：2.4mm（阳），阻抗50Ω 1465H/L：1.85 mm（阳），阻抗50Ω | ||||||||||||||||||
最大外形尺寸 （宽×高×深） | 517mm×192mm×550mm（包括把手和防护底角） 435mm×178mm×498mm（不包括把手和防护底角） | ||||||||||||||||||
重量 | ＜28千克（型号、选件配置不同，重量不同） | ||||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | ||||||||||||||||||
功耗 | 小于350W | ||||||||||||||||||
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | ||||||||||||||||||
