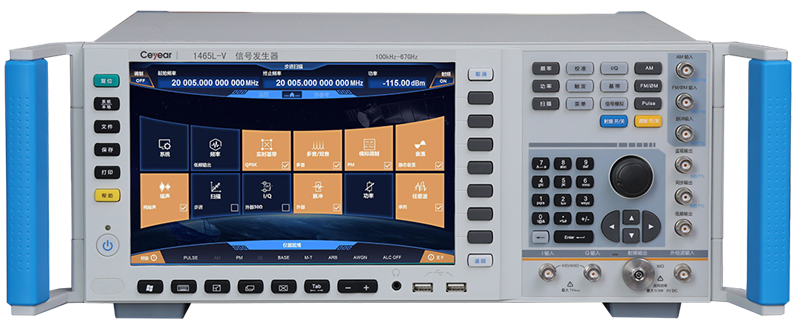

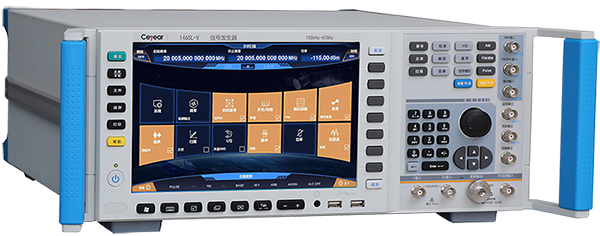

1465C/D/F/H/L-V矢量信号发生器
◎ 频率范围：100kHz~10GHz ( 1465C-V) ；100kHz~20GHz ( 1465D-V)；
100kHz~40GHz ( 1465F-V )；100kHz~50GHz ( 1465H-V )；
100kHz~67GHz ( 1465L-V )
◎ 内部调制带宽：200MHz
◎ 外部调制带宽：2GHz
◎ EVM<1.4% ( 100kHz~40GHz, 4Msps ) ；EVM<2.5% ( 40GHz~67GHz, 4Msps )
◎ 单边带相位噪声(典型值)：- 126dBc/Hz@10kHz ( 10GHz载波)；
- 142dBc/Hz@10kHz ( 1GHz载波)
1465-V系列信号发生器支持Mat-File 5. ASCII. Binary, cap、csv等5种存储格式的任意波数据直接下载播放，具备2G样点的存储深度。
◎ 频率范围：100kHz~10GHz ( 1465C-V) ；100kHz~20GHz ( 1465D-V)；
100kHz~40GHz ( 1465F-V )；100kHz~50GHz ( 1465H-V )；
100kHz~67GHz ( 1465L-V )
◎ 内部调制带宽：200MHz
◎ 外部调制带宽：2GHz
◎ EVM<1.4% ( 100kHz~40GHz, 4Msps ) ；EVM<2.5% ( 40GHz~67GHz, 4Msps )
◎ 单边带相位噪声(典型值)：- 126dBc/Hz@10kHz ( 10GHz载波)；
- 142dBc/Hz@10kHz ( 1GHz载波)
1465-V系列信号发生器支持Mat-File 5. ASCII. Binary, cap、csv等5种存储格式的任意波数据直接下载播放，具备2G样点的存储深度。
产品综述
1465-V系列信号发生器在100kHz～67GHz的频率范围内具备优异的矢量调制性能，1GHz内部调制带宽和2GHz外部调制带宽的实时带宽指标，可满足各种宽带信号的模拟需求。卓越的频谱纯度和输出功率指标，尤其是10GHz载波@10kHz频偏达到-126dBc/Hz，可满足对测试信号要求苛刻的高端测试需求。具有优越的矢量调制精度，全频段EVM<1.4%（4Msps），达到计量级设备要求。其基带信号发生器设置简单、性能灵活，调制格式多，支持PSK、QAM、FSK，ASK等20余种通用调制格式和5种下载格式的任意波调制，可以根据用户需要编辑、下载配置所需要的波形，完成各种信号模拟，满足各种复杂信号的测试需求。此外，“太空舱”操作界面设计和10.1吋高亮度触摸屏可带给用户全新的操作体验。
1465-V系列信号发生器在满足宽波段大带宽的条件下，可为用户提供样式齐全的纯净的模拟、矢量调制信号和编辑灵活的任意波调制信号。是通信、导航、元器件等多领域各种用频设备性能测试的理想选择。
功能特点

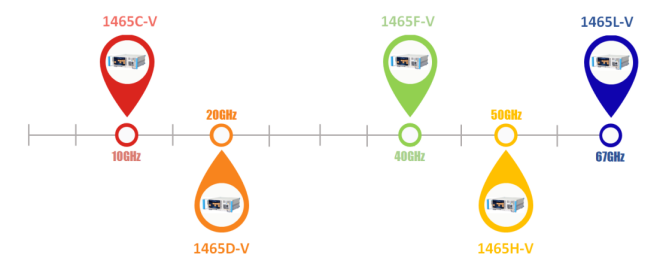

宽频段矢量信号发生
1465-V系列信号发生器能够根据不同领域用户的具体需求，提供频率上限分别覆盖10GHz/20GHz/40GHz/50GHz/67GHz的多种测试方案。尤其是1465L-V型信号发生器100kHz～67GHz的宽频段覆盖的特性可满足绝大多数用户的测试需求。

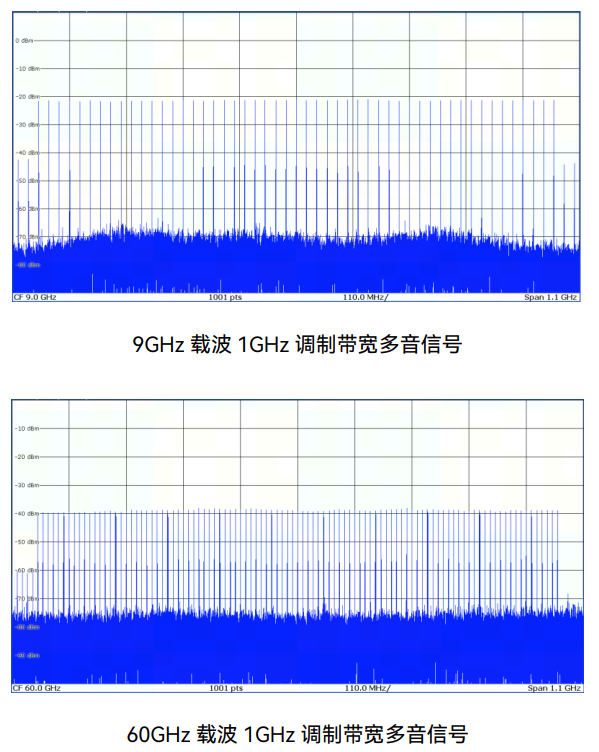

大矢量调制带宽
1465-V系列信号发生器能够提供1GHz内部调制带宽和2GHz外部调制带宽（3.2GHz载波以上）的矢量信号发生功能。

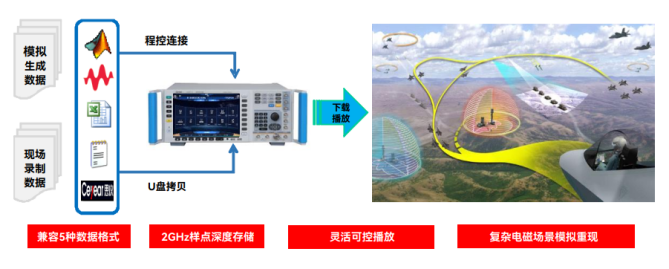

高兼容性任意波数据格式下载
1466-V系列信号发生器支持Mat-File 5、ASCII、Binary、cap、csv等5种存储格式的任意波数据直接下载播放，具备2G样点的存储深度。
卓越的频谱纯度
1465-V系列信号发生器能够输出非常纯净的信号频谱，单边带相位噪声10GHz载波@10kHz频偏典型值-126dBc/Hz，1GHz载波@10kHz频偏典型值-142dBc/Hz，即可用于高性能接收机阻塞和相邻信道选择性测试，也是进行本地振荡器、低抖动时钟替代的理想选择。
宽频带大功率输出
H05大功率选件最大输出功率典型值：20GHz为+22dBm，40GHz为+18.8dBm。如果您在测试中需要大功率激励信号，无需外接放大器，即可得到所需测试信号，而且功率准确度更高、稳定性更好。
计量级矢量调制精度
1465-V系列信号发生器具备优良的矢量调制精度，100kHz～40GHz频率范围内EVM<1.4%（测试值<1.0%），40GHz～67GHz频率范围内EVM<2.5%（测试值<1.5%）。

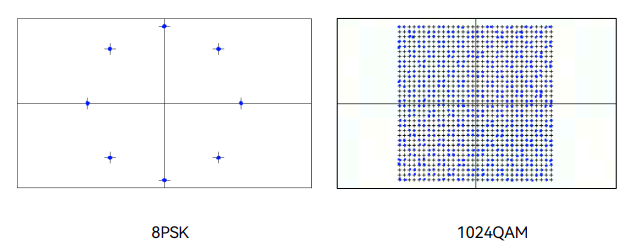

齐全的通用数字调制样式
1465-V系列信号发生器可支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生。
灵活的大屏幕触控操作
10.1吋宽屏LED显示器，1280×800高分辨率，清晰地展现仪器状态信息。醒目的色彩搭配、合理的功能分区和各种功能的面板按键，不仅给您带来新颖的视觉感观，更能给您方便、快捷的操作体验，帮您提高测试效率。除了面板按键，您还可以通过带回车功能的旋转按钮、触控屏点击滑动、外接键盘鼠标等方式对仪器进行操作，每种方式都能独立完成仪器操作。

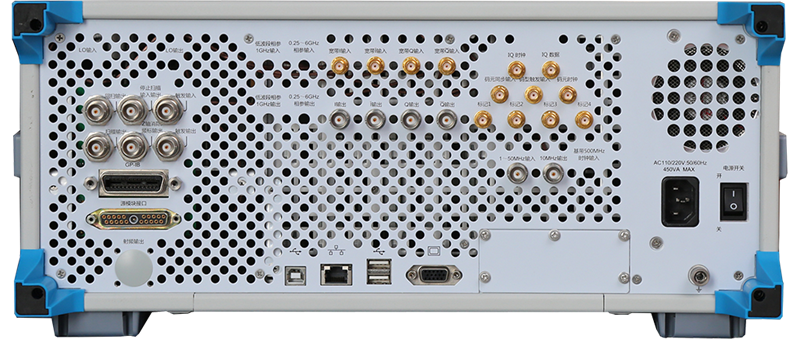

多种控制和功能扩展接口
支持USB、LAN、GPIB、监视器等多种辅助接口，USB可用于传输数据、外接键盘/鼠标操作仪器，LAN、GPIB可用于程控，监视器接口用于外接显示器。
技术规范
频率特性 | ||||||||||||||||||||
频率范围 | 1465C-V:100kHz~10GHz 1465D-V:100kHz~20GHz 1465F-V:100kHz~40GHz (最高频率至44GHz) 1465H-V:100kHz~50GHz 1465L-V:100kHz~67GHz | 频率 | N（内部YO谐波次数） | |||||||||||||||||
100kHz≤f≤250MHz | 1/8 | |||||||||||||||||||
250MHz＜f≤500MHz | 1/16 | |||||||||||||||||||
500MHz＜f≤1GHz | 1/8 | |||||||||||||||||||
1GHz＜f≤2GHz | 1/4 | |||||||||||||||||||
2GHz＜f≤3.2GHz | 1/2 | |||||||||||||||||||
3.2GHz＜f≤10GHz | 1 | |||||||||||||||||||
10GHz＜f≤20GHz | 2 | |||||||||||||||||||
20GHz＜f≤28.5GHz | 3 | |||||||||||||||||||
28.5GHz＜f≤50GHz | 5 | |||||||||||||||||||
50GHz＜f≤67GHz | 10 | |||||||||||||||||||
频率分辨率 | 0.001Hz | |||||||||||||||||||
频率切换时间 | ＜20ms(典型值2) | |||||||||||||||||||
时基老化率（典型值2） | ±5×10 -10 /天（连续通电30天后） | |||||||||||||||||||
参考输出 | 频率 | 10MHz | ||||||||||||||||||
功率 | >+4dBm，至50Ω负载 | |||||||||||||||||||
参考输入 | 频率 | 1～50MHz，步进1Hz | ||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | |||||||||||||||||||
扫描特性 | ||||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 模拟扫描 功率扫描 | |||||||||||||||||||
模拟扫频 （选件H03） | 最大扫描速度 | 100kHz≤f≤500MHz | 25MHz/ms | |||||||||||||||||
500MHz＜f≤1GHz | 50MHz/ms | |||||||||||||||||||
1GHz＜f≤2GHz | 100MHz/ms | |||||||||||||||||||
2GHz＜f≤3.2GHz | 200MHz/ms | |||||||||||||||||||
3.2GHz＜f | 400MHz/ms | |||||||||||||||||||
扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） | |||||||||||||||||||
功率特性 | ||||||||||||||||||||
最小功率 | 型号 | 标配 | 选件H01A/B | |||||||||||||||||
1465C/D/F-V | -20dBm | -110dBm（可设置-135dBm） | ||||||||||||||||||
1465H/L-V | -20dBm | -90dBm（可设置-110dBm） | ||||||||||||||||||
最大功率 （25±10°C） | 频率范围 | 标配 | 程控步进衰减器选件H01A/B | 大功率输出选件H05 | 选件 | |||||||||||||||
1465C/D-V | ||||||||||||||||||||
100kHz≤f≤20GHz | 15dBm | 15dBm | 20dBm | 20dBm | ||||||||||||||||
1465F-V | ||||||||||||||||||||
100kHz≤f≤9GHz | 10dBm | 10dBm | 18dBm | 18dBm | ||||||||||||||||
9GHz＜f≤30GHz | 10dBm | 10dBm | 15dBm | 15dBm | ||||||||||||||||
30GHz＜f≤40GHz | 10dBm | 10dBm | 12dBm | 12dBm | ||||||||||||||||
1465H/L-V | ||||||||||||||||||||
100kHz≤f≤15GHz | 5dBm | 5dBm | 15dBm | 15dBm | ||||||||||||||||
15GHz＜f≤30GHz | 5dBm | 5dBm | 12dBm | 12dBm | ||||||||||||||||
30GHz＜f≤60GHz | 5dBm | 4dBm | 8dBm | 6dBm | ||||||||||||||||
60GHz＜f≤67GHz | 4dBm | 3dBm | 6dBm | 4dBm | ||||||||||||||||
功率准确度 （25±10°C） | 标配 | |||||||||||||||||||
频率 功率（dBm） | 10~20 | -10～10 | -20～-10 | |||||||||||||||||
100kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||||
2GHz＜f≤20GHz | ±0.8dB | ±0.8dB | ±1.5dB | |||||||||||||||||
20GHz＜f≤40GHz | ±0.8dB | ±0.9dB | ±1.8dB | |||||||||||||||||
40GHz＜f≤50GHz | --- | ±1.3dB | ±1.8dB | |||||||||||||||||
50GHz＜f≤67GHz | --- | ±1.5dB | ±2.0dB | |||||||||||||||||
H01A/B程控步进衰减器选件 | ||||||||||||||||||||
频率 功率（dBm） | 10～20 | -10～10 | -70～-10 | -90～-70 | ||||||||||||||||
100kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | ||||||||||||||||
2GHz＜f≤20GHz | ±0.8dB | ±0.6dB | ±0.9dB | ±1.8dB | ||||||||||||||||
20GHz＜f≤40GHz | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | ||||||||||||||||
40GHz＜f≤50GHz | --- | ±1.3dB | ±1.5dB | ±2.5dB | ||||||||||||||||
50GHz＜f≤67GHz | --- | ±1.5dB | ±1.8dB | ±3.0dB | ||||||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||||
功率温度稳定性 | 0.02dB/℃（典型值） | |||||||||||||||||||
输出阻抗 | 50Ω（额定值3） | |||||||||||||||||||
源驻波比VSWR（内稳幅）（典型值） | 100kHz≤f≤2GHz | ＜1.4 | ||||||||||||||||||
2GHz＜f≤20GHz | ＜1.6 | |||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | |||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | |||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（额定值） | |||||||||||||||||||
频谱纯度4 | ||||||||||||||||||||
谐波 （在+10dBm与最大输出功率两者中的较小者）
| 频率 | 标配 | ||||||||||||||||||
100kHz≤f≤10MHz | ＜-25dBc | |||||||||||||||||||
10MHz＜f≤2GHz | ＜-30dBc | |||||||||||||||||||
2GHz＜f≤9GHz | ＜-55dBc | |||||||||||||||||||
9GHz＜f≤14GHz | ＜-55dBc | |||||||||||||||||||
14GHz＜f≤20GHz | ＜-55dBc | |||||||||||||||||||
20GHz＜f≤67GHz | ＜-45dBc（典型值） | |||||||||||||||||||
分谐波（在+10dBm与最大输出功率两者中的较小者） | 100kHz≤f≤10GHz | 无 | ||||||||||||||||||
10GHz＜f≤20GHz | <-60dBc | |||||||||||||||||||
20GHz＜f≤67GHz | <-45dBc | |||||||||||||||||||
非谐波（在0dBm处，3kHz频偏以远） | 频率 | 标配 | 选件H04 | |||||||||||||||||
100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | ||||||||||||||||||
250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | ||||||||||||||||||
3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | ||||||||||||||||||
10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | ||||||||||||||||||
20GHz＜f≤28.5GHz | ＜-52dBc | ＜-52dBc | ||||||||||||||||||
28.5GHz＜f≤40GHz | ＜-45dBc | ＜-45dBc | ||||||||||||||||||
40GHz＜f≤60GHz | ＜-42dBc | ＜-42dBc | ||||||||||||||||||
单边带相位噪声（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 频率 | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | |||||||||||||
100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | ||||||||||||||
250 MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | ||||||||||||||
0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | ||||||||||||||
1 GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | ||||||||||||||
2 GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | ||||||||||||||
3.2 GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | ||||||||||||||
10 GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | ||||||||||||||
20 GHz＜f≤28.5GHz | --- | --- | -69 | -89 | -98 | -98 | ||||||||||||||
28.5 GHz＜f≤50GHz | --- | --- | -64 | -84 | -92 | -92 | ||||||||||||||
50 GHz＜f≤67GHz | --- | --- | -57 | -77 | -86 | -86 | ||||||||||||||

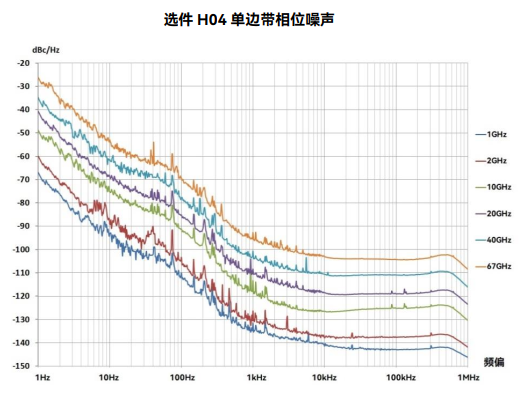

H04超低相位噪声选件 | ||||||||||||||||||||
100kHz≤f≤250MHz5 | -64 | -92 | -105 | -123 | -138 | -141 | ||||||||||||||
250 MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | ||||||||||||||
0.5 GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | ||||||||||||||
1 GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | ||||||||||||||
2 GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | ||||||||||||||
3.2 GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | ||||||||||||||
10 GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | ||||||||||||||
20 GHz＜f≤28.5GHz | -31 | -60 | -73 | -91 | -108 | -108 | ||||||||||||||
28.5 GHz＜f≤50GHz | -26 | -54 | -68 | -85 | -102 | -102 | ||||||||||||||
50 GHz＜f≤67GHz | -20 | -48 | -62 | -79 | -96 | -96 | ||||||||||||||
调制特性 | ||||||||||||||||||||
频率调制 （10MHz＜f≤50GHz,选件H02A） | 最大频偏：N×16MHz（N为YO谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）： <± (3.5%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% | |||||||||||||||||||
相位调制 （10MHz＜f≤50GHz,选件H02A） | 最大相偏： 正常模式：N×16rad（N为YO谐波次数） 宽带模式：N×1.6rad（N为YO谐波次数） 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <±(5%×设置相偏+0.01 rad) 调制率（3dB带宽，宽带模式）：DC～10MHz（典型值） 失真（1kHz速率，N×0.2rad≤相偏＜N×8rad相偏，总谐波失真）：<1% | |||||||||||||||||||
幅度调制 （10MHz＜f≤50GHz,选件H02A） | 最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（6％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5% | |||||||||||||||||||
脉冲调制 （选件H02B） | 50MHz～3.2GHz | 大于3.2GHz | ||||||||||||||||||
开关比6 | ＞80dB | ＞80dB | ||||||||||||||||||
上升下降时间 | ＜20ns | ＜20ns | ||||||||||||||||||
内稳幅最小脉宽 | 1μs | 1μs | ||||||||||||||||||
非稳幅最小脉宽 | 0.1μs | 0.1μs | ||||||||||||||||||
窄脉冲调制 （选件H02C） | 50MHz～3.2GHz | 大于3.2GHz | ||||||||||||||||||
开关比 | ＞80dB | ＞80dB | ||||||||||||||||||
上升下降时间 | ＜15ns | ＜10ns | ||||||||||||||||||
内稳幅最小脉宽 | 1μs | 1μs | ||||||||||||||||||
非稳幅最小脉宽 | 30ns | 20ns | ||||||||||||||||||
内部调制信号发生器（选件H02A/B/C） | 提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～100kHz 频率分辨率：0.1Hz 低频输出：幅度0～3Vpeak（额定值），至50Ω负载 脉冲调制信号：脉冲宽度：20ns～（42s-10ns） 脉冲周期：100ns～42s 分辨率：10ns | |||||||||||||||||||
矢量调制精度（校准后，25℃±10℃） （码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm） | 1465C/D/F-V | 50MHz～40GHz（或最高频率） | EVM（RMS%）<1.4% | |||||||||||||||||
1465H/L-V | 50MHz～40GHz | EVM（RMS%）<1.4% | ||||||||||||||||||
40GHz～67GHz（或最高频率） | EVM（RMS%）<2.5% | |||||||||||||||||||
内部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz） 标配： 120MHz（多音 ，音调数量 51， 频率间隔 2.4MHz，±3dB带宽）； H31大调制带宽选件： 200MHz（多音 ，音调数量 51， 频率间隔 4MHz，±3dB带宽）； H36 500MHz大调制带宽选件： 500MHz（多音 ，音调数量 512，±3dB带宽）； H37 1GHz大调制带宽选件： 1GHz（多音 ，音调数量 512，±3dB带宽）。 | |||||||||||||||||||
外部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz） 200MHz（稳幅开环，I通道输入100mVrms正弦波，±4dB带宽） | |||||||||||||||||||
外部宽带调制带宽 （选件H33） | （7GHz、18GHz、35GHz、48GHz） 2GHz（稳幅开环，I通道输入100mVrms正弦波，±6dB带宽） | |||||||||||||||||||
内部基带信号发生器 | 通道数：2（I和Q） 最大码元速率： 标配：60Msps 选件H31：125Msps 选件H36：156.25Msps 选件H37：312.5Msps 基带波形内存： 标配：1G样点 选件H32：2G样点 实时基带模式： 调制格式： PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK QAM：4、16、32、64、128、256、512、1024 FSK：2、4、8、16 ASK、MSK，任意波调制 双音模式最大频率间隔：200MHz EVM：<1.0%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式） 任意波模式： 数据格式：Mat-File 5、ASCII、Binary、cap、csv。 触发： 触发类型：连续、单次、门控、高级波形段； 触发源：键触发、外部触发、总线触发（GPIB、LAN）； 触发模式：自动播放、触发播放、触发复位、单次自动、单次触发缓冲、单次复位、门控（高、低）、波形段单次、波形段连续； | |||||||||||||||||||
AWGN （选件S03） | 加噪类型：纯噪声、连续波干扰、加性噪声； 噪声带宽：120/200MHz； 信噪声设置范围：0～60dB。 | |||||||||||||||||||
一般特性 | ||||||||||||||||||||
射频输出端口 | 1465C-V：N型（阴），阻抗50Ω 1465D-V：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω 1465F-V：2.4mm（阳），阻抗50Ω 1465H/L-V：1.85 mm（阳），阻抗50Ω | |||||||||||||||||||
最大外形尺寸 （宽×高×深） | 517mm×192mm×550mm（包括把手和防护底角） 435mm×178mm×498mm（不包括把手和防护底角） | |||||||||||||||||||
重量 | ＜28千克（型号、选件配置不同，重量不同） | |||||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | |||||||||||||||||||
功耗 | 小于400W | |||||||||||||||||||
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | |||||||||||||||||||
