3643X 扩频S参数模块

3643X 扩频S参数模块

◎ 频率范围： 40GHz～60GHz（3643K）；50GHz～75GHz（3643NA）；

              60GHz～90GHz（3643N）；75GHz～110GHz（3643P）；

90GHz～140GHz（3643QA）；110GHz～170GHz（3643Q）；

140GHz～220GHz（3643SA）；170GHz～220GHz（3649）；

170GHz～260GHz（3643R）；220GHz～325GHz（3643S）；

260GHz～400GHz（3643TA）；325GHz～500GHz（3649B）

◎ 具有频响、单端口、响应隔离、全双端口、TRL等多种校准方式

◎ 扩频可选主机型号3672系列矢量网络分析仪

￥ 0.00
0.00

商品描述

◎ 频率范围： 40GHz～60GHz（3643K）；50GHz～75GHz（3643NA）；

              60GHz～90GHz（3643N）；75GHz～110GHz（3643P）；

90GHz～140GHz（3643QA）；110GHz～170GHz（3643Q）；

140GHz～220GHz（3643SA）；170GHz～220GHz（3649）；

170GHz～260GHz（3643R）；220GHz～325GHz（3643S）；

260GHz～400GHz（3643TA）；325GHz～500GHz（3649B）

◎ 具有频响、单端口、响应隔离、全双端口、TRL等多种校准方式

◎ 扩频可选主机型号3672系列矢量网络分析仪

产品综述

3643K/44A/43NA/43N/45A/43P/43QA/43Q/49/43SA/43R/49A/49B S参数测试模块在测量速度、动态范围、测量稳定性等方面达到了国际同等水平。在硬件方面，采用全新的设计理念与技术方案，使整机的关键技术性能指标获得显著提高；在软件方面，扩频系统基于Windows操作系统的平台环境，使整机的互联性和易用性得到极大提升。

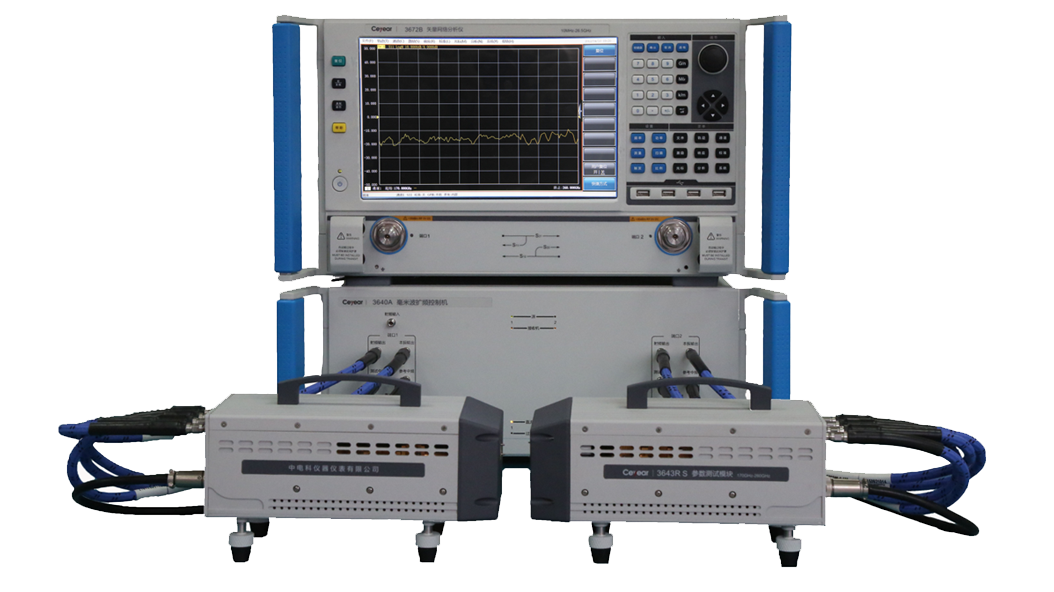

3643K/44A/43NA/43N/45A/43P/43QA/43Q/49/43SA/43R/49A/49B S参数测试模块可与3640A毫米波扩频控制机、矢量网络分析仪组成毫米波矢量网络分析仪系统，实现5mm、3mm、2mm、1mm频段及更高频段的灵活配置，频率最高可覆盖500GHz。具有系统配置简洁、用户界面友好、测试精度高等功能特点，实现对毫米波被测网络全S参数的测量。该系统广泛应用于毫米波部件、MMIC、天线与RCS和材料等领域的研发和生产测试。



功能特点

频率覆盖40GHz～500GHz


Windows 7 操作系统

Windows 7 操作系统，中文菜单，兼备英文菜单选项




具有多种校准方式

具有频响、单端口、响应隔离、全双端口、TRL等多种校准方式



适应不同型号矢量网络分析仪主机


通过3640A实现两端口矢量网络分析仪扩频测量


不同频段统一小型化、倾斜面板设计



通用平台，便于操作，可提高测试效率


技术规范

序号

型号

频率范围

输出功率

系统动态范围

（中频带宽10Hz）

反射跟踪（dB）

传输跟踪（dB）

有效方向性（dB）

有效负载匹配（dB）

端口接头形式

工作电压

外形尺寸 宽×高×深(mm)

1

3643K

40GHz～60GHz

≥+6dBm

≥100dB

≤0.12

≤0.12

≤-35dB

≤-35dB

WR19，系统阻抗1欧姆

12VDC@2A

120×90×240

2

3644A

50GHz～75GHz

≥+5dBm

≥100dB

≤0.12

≤0.12

≤-35dB

≤-35dB

WR15，系统阻抗1欧姆

12VDC@2A

120×90×240

3

3643NA

50GHz～75GHz

≥+5dBm

≥100dB

≤0.12

≤0.12

≤-35dB

≤-35dB

WR15，系统阻抗1欧姆

12VDC@2A

120×90×240

4

3643N

60GHz～90GHz

≥+5dBm

≥100dB

≤0.12

≤0.12

≤-35dB

≤-35dB

WR12，系统阻抗1欧姆

12VDC@2A

120×90×240

5

3643P

75GHz～110GHz

≥+5dBm

≥100dB

≤0.12

≤0.12

≤-35dB

≤-35dB

WR10，系统阻抗1欧姆

12VDC@2A

120×90×240

6

3643QA

90GHz～140GHz

≥+3dBm

≥100dB

≤0.15

≤0.15

≤-34dB

≤-34dB

WR8.0，系统阻抗1欧姆

12VDC@3A

120×90×240

7

3643Q

110GHz～170GHz

≥-1dBm

≥100dB

≤0.15

≤0.15

≤-34dB

≤-34dB

WR6.5，系统阻抗1欧姆

12VDC@2A

120×90×240

8

3649

170GHz～220GHz

≥-10dBm

≥100dB

≤0.2

≤0.2

≤-30dB

≤-30dB

WR5.1，系统阻抗1欧姆

12VDC@2A

120×90×240

9

3643SA

140GHz～220GHz

≥-9dBm

≥100dB

≤0.25

≤0.25

≤-30dB

≤-30dB

WR5.1，系统阻抗1欧姆

12VDC@2A

120×90×240

10

3643R

170GHz～260GHz

≥-10dBm

≥100dB

≤0.2

≤0.2

≤-25dB

≤-25dB

WR4.3，系统阻抗1欧姆

12VDC@2A

120×90×240

11

3649A

220GHz～325GHz

≥-13dBm

≥95dB

≤0.2

≤0.2

≤-25dB

≤-25dB

WR3.4，系统阻抗1欧姆

12VDC@3A

120×90×240

12

3649B

325GHz～500GHz

≥-23dBm

≥80dB

≤0.3

≤0.3

≤-20dB

≤-20dB

WR2.2，系统阻抗1欧姆

12VDC@3A

120×90×240
