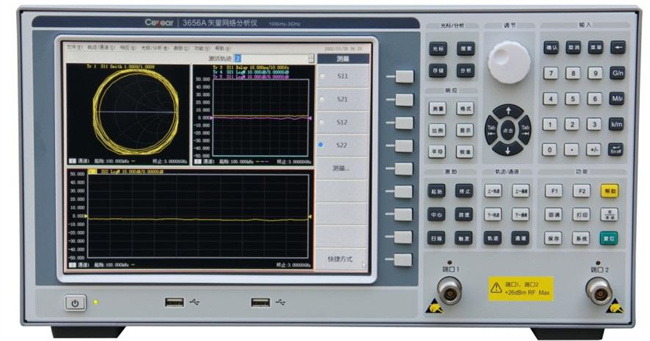

3656A/B/D矢量网络分析仪
◎ 频率范围：100kHz~3GHz(3656A)；100kHz~8.5GHz(3656B)
300kHz~20GHz(3656D)
◎ 具有高达 125dB 的动态范围，可对高抑制比器件进行精确测量；
◎ 3656A 可选 75Ω 测试端口阻抗选件，进行有线电视元件测量；
◎ 3656D 具有四端口选件，单次连接即可实现四端口网络全部 16 个 S 参数测量，并可进行平衡参数测量；
◎ 低至 0.001dBrms 迹线噪声使网络分析仪具有更高的测试精度；
◎ 提供多达 64 个独立测量通道，快速执行复杂测试方案；
◎ 强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；
◎ 标配时域分析功能；
◎ 夹具仿真器能模拟科研生产的多种测量场合，快速、实时地获得相应的测量结果；
◎ 具备 LAN、GP-IB 接口，可进行远程控制及系统互联并带有四个 USB 接口。
◎ 频率范围：100kHz~3GHz(3656A)；100kHz~8.5GHz(3656B)
300kHz~20GHz(3656D)
◎ 具有高达 125dB 的动态范围，可对高抑制比器件进行精确测量；
◎ 3656A 可选 75Ω 测试端口阻抗选件，进行有线电视元件测量；
◎ 3656D 具有四端口选件，单次连接即可实现四端口网络全部 16 个 S 参数测量，并可进行平衡参数测量；
◎ 低至 0.001dBrms 迹线噪声使网络分析仪具有更高的测试精度；
◎ 提供多达 64 个独立测量通道，快速执行复杂测试方案；
◎ 强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；
◎ 标配时域分析功能；
◎ 夹具仿真器能模拟科研生产的多种测量场合，快速、实时地获得相应的测量结果；
◎ 具备 LAN、GP-IB 接口，可进行远程控制及系统互联并带有四个 USB 接口。
产品综述
3656 系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用 于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows 操作系统；具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性 幅度、驻波、相位、群延时、Smith 圆图、极坐标等多种显示格式；提供多种校准方式，包 括频响、单端口、响应隔离、增强型响应、全双端口，快速 SOLT 校准及电校准功能；能够多通道多窗口显示；具有 USB 接口、LAN 网口、GP-IB 接口、VGA 接口。可快速、精确地测量被测件 S 参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
功能特点
大动态范围

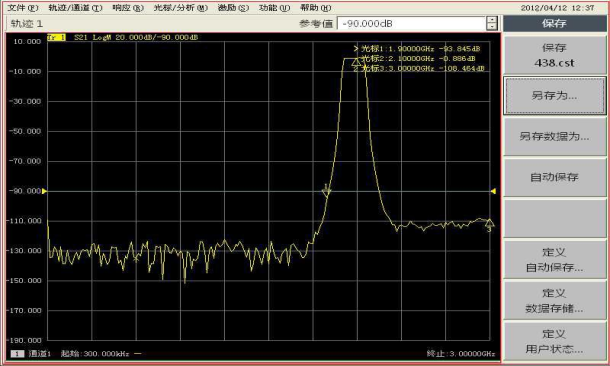

具有高达 125dB（IFBW=10Hz）的动态范围，可对高抑制器件进行精确测量。
迹线噪声低

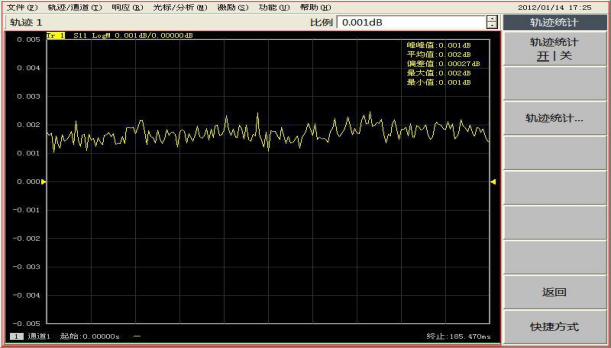

0.001dBrms 迹线噪声，可以有效降低测量误差。
时域分析功能
利用时域软件功能可进行被测件的时域测量，全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。
强大的数据分析能力

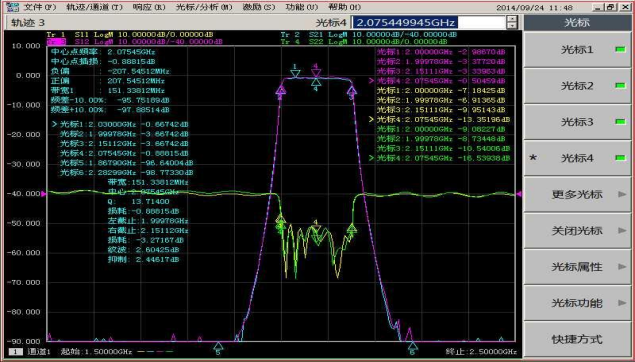

具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。
3656A技术规范
型号 | 3656A |
频率范围 | 100kHz ～ 3GHz |
频率分辨率 | 1Hz |
频率准确度 | ±5×10-6(23℃±3℃) |
系统动态范围 | （10Hz） （3kHz） |
100kHz～1MHz 90dB 60dB | |
1MHz～10MHz 110dB 80dB | |
10MHz～3GHz 125dB 95dB | |
反射跟踪 | 100kHz～10MHz ±0.030dB |
10MHz～3GHz ±0.020dB | |
传输跟踪 | 100kHz～10MHz ±0.030dB |
10MHz～3GHz ±0.020dB | |
有效方向性 | 100kHz～10MHz 49 dB |
10MHz～3GHz 46 dB | |
100kHz～10MHz 49dB （选件 3656-H01） | |
10MHz～3GHz 46dB （选件 3656-H01） | |
有效源匹配 | 100kHz～10MHz 44dB |
10MHz～3GHz 40dB | |
100kHz～10MHz 43dB （选件 3656-H01） | |
10MHz～3GHz 21dB （选件 3656-H01） | |
有效负载匹配 | 100kHz～10MHz 49 dB |
10MHz～3GHz 46 dB | |
100kHz～10MHz 48dB （选件 3656-H01） | |
10MHz～3GHz 41dB （选件 3656-H01） | |
测量点数 | 1 到 16001 |
中频带宽 | 最小 1Hz；最大 5MHz，以 1，2，3，5，7 步进。 |
端口接头形式 | N 型接头（阴头） 系统阻抗 50 欧姆 |
N 型接头（阴头） 系统阻抗 75 欧姆 （选件 3656-H01） | |
测量端口数 | 2 个 |
参考电平幅度 | 设置范围：±500dB |
设置分辨率：0.001dB | |
参考相位设置 | 设置范围：±500° |
设置分辨率：0.01° | |
时基参考输出 | 输出频率：10MHz |
数字接口 | GP-IB 接口、USB 接口、以太网接口和 VGA 显示接口 |
操作系统 | Windows XP |
显示方式 | 10.4 英寸高亮度液晶显示 |
测量域 | 频域 时域 |
外型尺寸 | 436*236.5*345（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口） |
功耗 | 150W |
电源输入形式 | 50Hz 单相 220V 或者 50Hz/60Hz 单相 110V 交流电 |
重量 | 16kg |

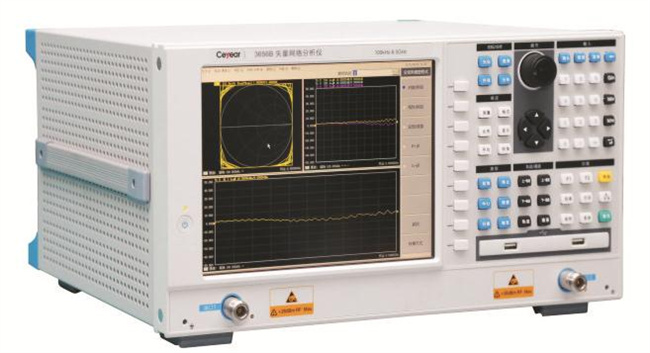

3656B技术规范
型号 | 3656B |
频率范围 | 100kHz ～ 8.5GHz |
频率分辨率 | 1Hz |
频率准确度 | ±5×10-6 (23℃±3℃) |
系统动态范围 | （10Hz） （3kHz） 100kHz～20MHz 110dB 80dB 20MHz～3GHz 125 dB 95 dB 3GHz～6GHz 123dB 93dB 6GHz～8.5GHz 118dB 88dB |
反射跟踪 | 100kHz～3GHz ±0.030dB 3GHz～6GHz ±0.040dB 6GHz～8.5GHz ±0.050dB |
传输跟踪 | 100kHz～3GHz ±0.030dB 3GHz～6GHz ±0.040dB 6GHz～8.5GHz ±0.050dB |
有效方向性 | 100kHz～3GHz 46dB 3GHz～6GHz 40dB 6GHz～8.5GHz 38dB |
有效源匹配 | 100kHz～3GHz 36dB 3GHz～6GHz 35dB 6GHz～8.5GHz 33dB |
有效负载匹配 | 100kHz～3GHz 44dB 3GHz～6GHz 40dB 6GHz～8.5GHz 36dB |
测量点数 | 1 到 16001 |
中频带宽 | 最小 1Hz；最大 5MHz，以 1，2，3，5，7 步进。 |
端口接头形式 | N 型接头（阴头） 系统阻抗 50 欧姆 |
测量端口数 | 2 个 |
参考电平幅度设置 | 设置范围：±500dB 设置分辨率：0.001dB |
参考相位设置 | 设置范围：±500° 设置分辨率：0.01° |
时基参考输出 | 输出频率：10MHz |
数字接口 | GP-IB 接口、USB 接口、以太网接口和 VGA 显示接口 |
操作系统 | Windows XP |
显示方式 | 10.4 英寸高亮度液晶显示 |
测量域 | 频域 时域 |
外型尺寸 | 436*236.5*345（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口） |
功耗 | 150W |
电源输入形式 | 50Hz 单相 220V 或者 50Hz/60Hz 单相 110V 交流电 |
重量 | 16kg |

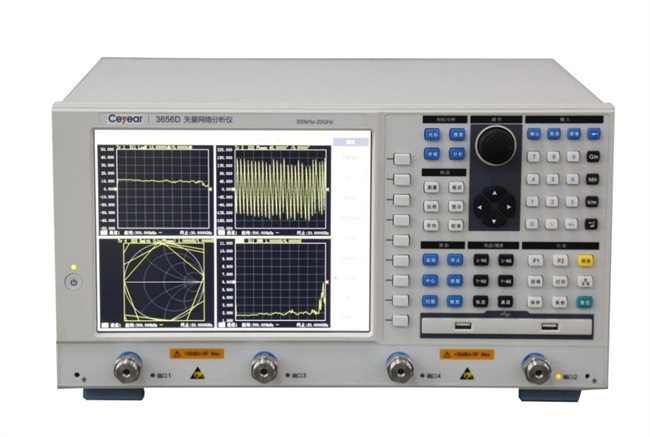

3656D技术规范
型号 | 3656D | ||
频率范围 | 300kHz ～ 20GHz | ||
频率分辨率 | 1Hz | ||
频率准确度 | ±1×10-6(23℃±3℃) | ||
系统动态范围 中频带宽：10Hz | 频率范围 | 两端口 | 四端口 |
300kHz～100MHz | 95dB | 90 dB | |
100MHz～1GHz | 110dB | 100 dB | |
1GHz～6GHz | 120dB | 115 dB | |
6GHz～8GHz | 117dB | 110 dB | |
8GHz～10GHz | 115dB | 105 dB | |
10GHz～15GHz | 110dB | 100 dB | |
15GHz～20GHz | 100dB | 90 dB | |
反射跟踪 | 300kHz～10MHz ±0.030dB 10MHz～3GHz ±0.040dB 3GHz～20GHz ±0.050dB | ||
传输跟踪 | 300kHz～10MHz ±0.030dB 10MHz～3GHz ±0.040dB 3GHz～6GHz ±0.100dB 6GHz～20GHz ±0.150dB | ||
有效方向性 | 300kHz～10MHz 46dB 10MHz～3GHz 42dB 3GHz～6GHz 38dB 6GHz～20GHz 36dB | ||
有效源匹配 | 300kHz～10MHz 37dB 10MHz～3GHz 37dB 3GHz～6GHz 31dB 6GHz～20GHz 28dB | ||
有效负载匹配 | 300kHz～10MHz 44dB 10MHz～3GHz 42dB 3GHz～6GHz 38dB 6GHz～20GHz 36dB | ||
测量点数 | 1 到 16001 | ||
中频带宽 | 最小 1Hz；最大 5MHz，以 1，2，3，5，7 步进。 | ||
端口接头形式 | 3.5mm(阳头)，系统阻抗 50 欧姆 | ||
测量端口数 | 2、4 个 | ||
参考电平幅度设置 | 设置范围：±500dB | ||
设置分辨率：0.001dB | |||
参考相位设置 | 设置范围：±500° | ||
设置分辨率：0.01° | |||
时基参考输出 | 输出频率：10MHz | ||
数字接口 | GP-IB 接口、USB 接口、以太网接口和 VGA 显示接口 | ||
操作系统 | Windows XP | ||
显示方式 | 10.4 英寸高亮度液晶显示 | ||
测量域 | 频域 时域 | ||
外型尺寸 | 436*236.5*400（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口） | ||
功耗 | 150W | ||
电源输入形式 | 50Hz 单相 220V 或者 50Hz/60Hz 单相 110V 交流电 | ||
重量 | 19.5kg | ||
