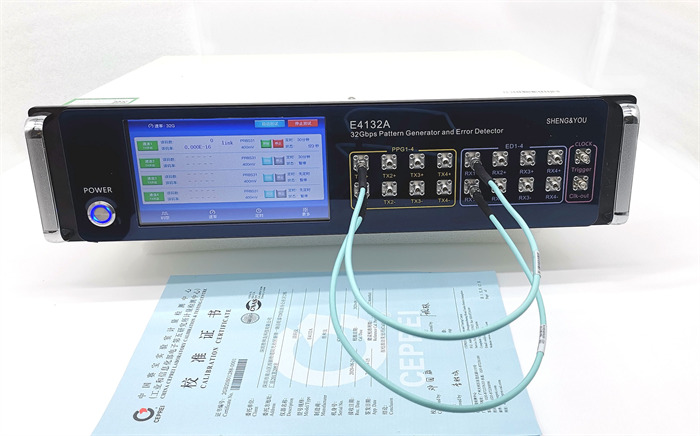

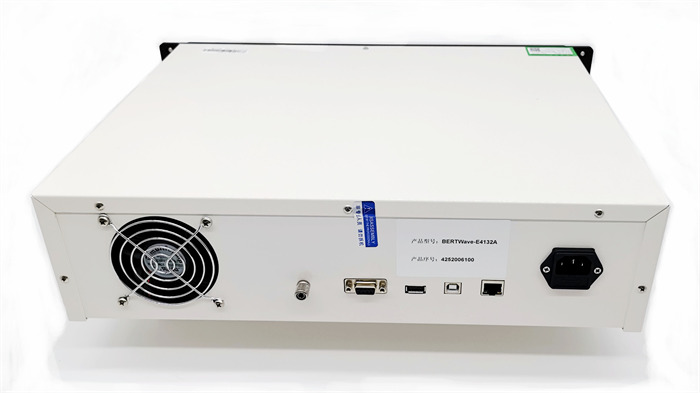

E4132A高速误码测试仪
单通道速率范围：9.95328Gbps ～ 31.0Gbps
通道：四组通道可同时工作，每一组可测一对差分信号，也可单通道独立使用。
端口类型：2.92mm 母头。
通道模式：4 个电通道接口可并行工作，也可单独工作。
码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square 、USER DEF 任选。
-
￥0.00￥0.00
-
单通道速率范围：9.95328Gbps ～ 31.0Gbps
通道：四组通道可同时工作，每一组可测一对差分信号，也可单通道独立使用。
端口类型：2.92mm 母头。
通道模式：4 个电通道接口可并行工作，也可单独工作。
码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square 、USER DEF 任选。
产品说明
100G 误码测试仪(E4132A)是一款 4 通道、高速率的高性能误码分析仪器。该仪器可同时提供 4 个通道进行误码测试，每个通道均支持 10G/25G 多种速率， 并有多种码型可选，支持用户自定义码型设置；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，配备 7 寸高清晰度触控显示，方便操作。
应用领域
•光收发模块（CFP2/CFP4/QSFP28/SFP28）研发和生产，特别是并行 100G 产品；
•光器件/子系统研发和生产；
•系统设备供应商来料质量检验和生产；
•系统设备的安装和故障解决；
性能特点
•通道模式：4 个电通道接口可并行工作；
•码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square、USER DEF（支持 32 位或 40 位自定义码型设置）；
•速率：9.95328G、10.1376G、10.3125G、10.52G、10.709G、11.096G、11.318G、14.025G、20.2752G、24.33G、25.344G、25.78125G 26G、26.56G、27.952G、28.05G、28.2G、30G、32G;
•时钟：提供两路触发信号，可以设置触发时钟分频系数；
•输出幅值：100mV、200mV、300mV、400mV；
•输出极性翻转：正常、翻转；
•EQ 设置：可设置发射端和接收端 EQ 参数；
•显示和操作方式：设备自带有 7 寸触摸屏显示，触摸操作；
•测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时；
•时间：支持时间显示和设置；
•通讯接口：支持 USB 通讯，可使用上位机软件控制
技术参数
参数 | 最小 | 典型值 | 最大 | 说明 |
速率(Gbps) | 39.8G-128G | 4 通道同时工作 | ||
上升时间(ps) | 13 | 15 | 17 | 25.78G 速率，20%-80% |
下降时间(ps) | 13 | 15 | 17 | 25.78G 速率，20%-80% |
码型 | 2N -1(N=7/9/15/23/31)、8:8 bit square、USER DEF | NRZ | ||
RMS(ps) | 0.5 | 0.8 | 1.1 | 25.78G 速率 |
PP(ps) | 3 | 6 | 9 | 25.78G 速率 |
时钟占空比(%) | 45% | 50% | 55% | |
同步时钟(Mbps) | 248.832～400.0 | 交流耦合、LVPECL 电平 输出、最小 900mV 单端输出 | ||
Trigger 输出频率 | Data rate/8 | 时钟输出默认设置为 8 分频 | ||
电发射通道幅度(mV) | 100 | 300 | 425 | 交流耦合，单端 |
电接收通道幅度(mV) | ～ | ～ | 450 | 交流耦合,单端 |
电接收通道灵敏度(mV) | 40 | 单端 | ||
显示误码位数 | 10 | 十进制 | ||
测试模式 |
连续模式 | 无定时，最大支持 999999 秒时 长测试； | ||
定时模式 | 支持 30 秒、2 分钟、10 分钟 30 分钟、自定义定时测试； | |||
电源 | AC100V～240V，50/60Hz，2A | |||
工作温度(℃) | 0～40 | |||
储存温度(℃) | 0～40 | |||
相对湿度 | 5%~90%非冷凝 | |||
尺寸(mm) | 440*340*112 | |||
保修期(年) | 1 | |||
