高速线缆与连接器测试系统
高速线缆与连接器测试系统

高速线缆与连接器测试系统

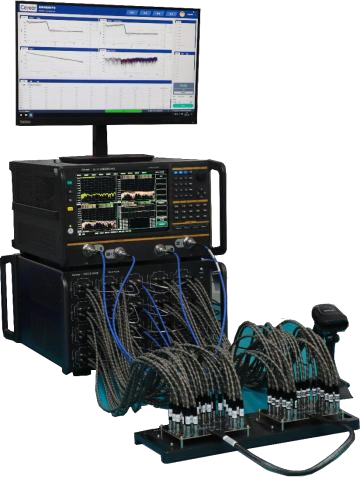

高速线缆与连接器测试系统应用于高速线缆或连接器（PCIe 、SAS 、SATA 、HDMI、DP、USB 、TypeC、IEEE802.3等）的S参数等电气性能测试，适用于高速线缆及连接器产线SI测试,确保每根线缆或连接器通道性能符合规范要求，也可用于实验室线缆电气性能全面评估测试和工程师对产品问题改进的定位。

本系统由矢量网络分析仪、开关矩阵（多端口扩展装置）、电子校准件、 同轴线缆、夹具以及测试软件组成。频率覆盖 10MHz~40GHz/ 67GHz，端口数最大144。实现自动化测试和按照要求输出测试报告。


￥ 0.00
0.00

商品描述

高速线缆与连接器测试系统应用于高速线缆或连接器（PCIe 、SAS 、SATA 、HDMI、DP、USB 、TypeC、IEEE802.3等）的S参数等电气性能测试，适用于高速线缆及连接器产线SI测试,确保每根线缆或连接器通道性能符合规范要求，也可用于实验室线缆电气性能全面评估测试和工程师对产品问题改进的定位。

本系统由矢量网络分析仪、开关矩阵（多端口扩展装置）、电子校准件、 同轴线缆、夹具以及测试软件组成。频率覆盖 10MHz~40GHz/ 67GHz，端口数最大144。实现自动化测试和按照要求输出测试报告。


主要特点

测试速度快，测试一根16对PCIe线缆所有直通指标用时不大于46s。（矢网中频带宽10kHz，终止频率40GHz，扫描点数 4000）。

独有的四端口电子校准件，将每个差分对的校准简化为1步。

独有的多端口简化校准技术，仅需校准直通拓扑，便可实现对近串、远串的校准，且不降低校准精度。如16对线缆的校准时间从 4小时减少到小于30分钟。

支持思仪多款矢量网络分析仪（3671/3674系列）机型，系统可自动识别网分设备。

系统应用广泛，支持多种线缆、连接器电性能检测。

软件内置 TDR/TDT 功能模块，简化了测试系统组成。

测量的线缆、连接器指标全面，可以一次性完成插损、回损、串扰、以及TDR 阻抗、Skew等指标测量。

支持测试夹具的插损解嵌，能够消除夹具对测试数据的影响。

多种报告形式可选，报告能记录测试信息和每项高频性能指标，便于问题定位。

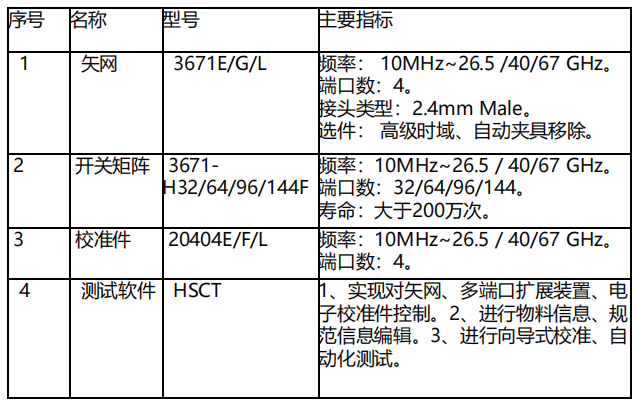

配置选型
