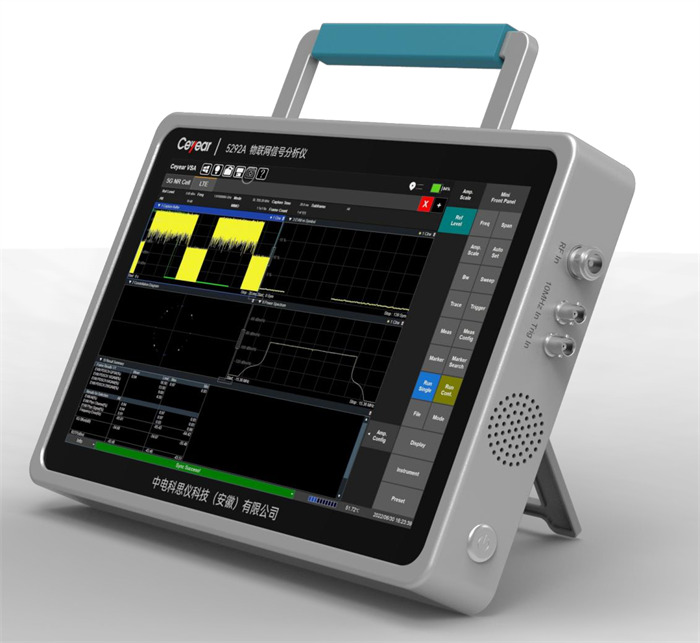

5292A物联网信号分析仪
◎ 良好的频率覆盖 ：
支持100MHz的分析带宽与9kHz至最高20GHz的频率范围
◎ 优异的相位噪声指标：
相位噪声低至-106.6dBc/Hz@10kHz 1GHz载波
◎ 多制式的信号分析：
支持NB-IoT、C-V2X、802.11a/b/g/n/ac/ax、Bluetooth2.0/3.0/4.0/4.2/5.0/5.1/5.2、5G NR、LTE、WCDMA、GSM等多制式、多频段分析
◎ 快捷高效的操作方式：触摸屏操作，采用软键盘设计，用户界面友好
◎ 优异的分析质量：多模信号实时分析，优异的EVM
◎ 丰富的测量模式：通信信号分析、通用矢量信号分析、实时频谱分析、频谱分析、通信多域测试、模拟信号分析
◎ 便于研发、生产集成测试：兼容主流仪器厂家程控命令，极大地简化了与自动化测试程序（工具）的集成
◎ 良好的频率覆盖 ：
支持100MHz的分析带宽与9kHz至最高20GHz的频率范围
◎ 优异的相位噪声指标：
相位噪声低至-106.6dBc/Hz@10kHz 1GHz载波
◎ 多制式的信号分析：
支持NB-IoT、C-V2X、802.11a/b/g/n/ac/ax、Bluetooth2.0/3.0/4.0/4.2/5.0/5.1/5.2、5G NR、LTE、WCDMA、GSM等多制式、多频段分析
◎ 快捷高效的操作方式：触摸屏操作，采用软键盘设计，用户界面友好
◎ 优异的分析质量：多模信号实时分析，优异的EVM
◎ 丰富的测量模式：通信信号分析、通用矢量信号分析、实时频谱分析、频谱分析、通信多域测试、模拟信号分析
◎ 便于研发、生产集成测试：兼容主流仪器厂家程控命令，极大地简化了与自动化测试程序（工具）的集成
产品概述
5292A物联网信号分析仪是一款利用先进算法软件，结合高性能信号分析模块，实现高效、快速信号解调的信号分析仪，具备工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、相位噪声以及扫描速度，测量功能方面具有频谱分析、矢量信号分析 及NB-IoT 、C-V2X 、802.11a/b/g/n/ac/ax、 Bluetooth2.0/3.0/4.0/4.2/5.0/5.1/5.2、5G NR、LTE、WCDMA、GSM等通信信号分析等多种测量功能，采用液晶触摸电容屏操作，提高了显示清晰度和操作便捷性。
5292A物联网信号分析仪可广泛应用于物联网通信、5G无线通信、航空航天、卫星通信、高校科研与教学及用户定制信号等领域的信号及设备测试。
性能特点
◎ 良好的频率覆盖 ：支持100MHz的分析带宽与9kHz至最高20GHz的频率范围
◎ 优异的相位噪声指标：相位噪声低至-106.6dBc/Hz@10kHz 1GHz载波
◎ 多制式的信号分析：支持NB-IoT、C-V2X、802.11a/b/g/n/ac/ax、Bluetooth2.0/3.0/4.0/4.2/5.0/5.1/5.2、5G NR、LTE、WCDMA、GSM等多制式、多频段分析
◎ 快捷高效的操作方式：触摸屏操作，采用软键盘设计，用户界面友好
◎ 优异的分析质量：多模信号实时分析，优异的EVM
◎ 丰富的测量模式：通信信号分析、通用矢量信号分析、实时频谱分析、频谱分析、通信多域测试、模拟信号分析
◎ 便于研发、生产集成测试：兼容主流仪器厂家程控命令，极大地简化了与自动化测试程序（工具）的集成
典型应用
制造业应用测试
5292A物联网信号分析仪具有较优异的测试准确性、测试稳定性以及测试效率。支持多种数字通信制式信号和通信信号分析。可应用于基站、终端、模组、器件的发射机测试。支持USB、LAN等多种控制测试接口，全面兼容SCPI指令和自动测试，便捷的远程升级节省时间和成本，并可根据用户需求提供测试环境的构建。
基站/终端研发与生产
对基站/终端发射机进行一系列测试检验，同时在后续使用中对其维护也是一个繁琐的问题，5292A可以完美胜任发射机系统的研发和维护测试任务。通过5292A物联网信号分析仪，实现在时频域的信号功率测量，可测量最大+30dBm功率的射频信号，用于高性能基站/终端发射功率、占用带宽、关断功率、发射机互调、矢量幅度误差等参数的测试。还可以完成对GSM 、EDGE 、LTE 、5G NR等制式信号的全面分析，保障正常运行。
高校与科研院所前沿技术研究测试
5292A物联网信号分析仪可分析模拟与数字调制信号、NB-IoT/C-V2X/5G/4G/3G/2G/标准通信制式信号以及WiFi、蓝牙信号，测量精度高，仪器界面简洁合理，易于操作，非常适用于高校通信教学实验。能够作为通信前沿技术研究平台。环境搭建便捷、测试功能丰富、测试操作简易。
技术参数
通用技术指标 | |||
频率范围 | 9kHz～6.3GHz/9GHz/20GHz | ||
频率精度 | ±（0.05ppm+5Hz） | ||
参考电平 | -140dBm～+30dBm | ||
扫频宽度 | 100Hz～全扫宽、0Hz | ||
分辨率带宽 | 1Hz～3MHz（1Hz～10MHz可选购） | ||
实时分析带宽 | 最大100MHz | ||
单边带相位噪声 （载波1GHz,典型值） | ≤-114dBc/Hz@10kHz ≤-115dBc/Hz@100kHz ≤-131dBc/Hz@1MHz | ||
显示平均噪声电平 | 频率范围 | 前放关指标 | 前放开指标 |
100kHz～30MHz | -135dBm/Hz | -140dBm/Hz | |
30MHz～6.3GHz | -145dBm/Hz | -160dBm/Hz | |
6.3GHz～9GHz | -147dBm/Hz | -163dBm/Hz | |
9GHz～20GHz | -152dBm/Hz | -163dBm/Hz | |
电平精度 | ±0.5 dB（CW，-50dBm<P<+30dBm） ±1.0 dB（CW，-70Bm<P<-50dBm） ±2.0 dB（CW，-100Bm<P<-70dBm） | ||
电平分辨率 | 0.1dB | ||
最大输入安全功率 | +23dBm，+53dBm（5292A-AT30） | ||
三阶互调截获点 | 100kHz～3GHz:≥+10dBm 3GHz～6.3GHz:≥+12dBm | ||
二次谐波抑制 | <-75dBc | ||
剩余响应 | <-90dBm | ||
驻波比 | <2.0 | ||
频谱扫速 | 9kHz~6.3GHz：18GHz/s@25kHz 9kHz~9GHz/20GHz：137GHz/s@25kHz | ||
解调分析支持模式 | 5G NR、LTE、NB-IoT、WCDMA、GSM、WIFI、Bluetooth、通用矢量信号 | ||
输入衰减器 | 衰减范围0dB～50dB，1dB步进 | ||
参考频率 | 10MHz内部或外部 | ||
10MHz内部时基老化<1ppm/年 | |||
10MHz内部时基温漂<1ppm/℃ | |||
5G NR测试 | |||
最大单载波带宽 | 100MHz | ||
调制方式 | QPSK、16QAM、64QAM、256QAM | ||
子载波间隔 | 30kHz、60kHz | ||
EVM | ≤1.0%（100MHz@3.5GHz） | ||
信号分析功能 | 误差矢量分析（EVM）、幅度误差（ME）、相位误差（PE）、频率误差、IQ偏置、均值功率、峰值功率 | ||
LTE（含TDD、FDD）测试 | |||
最大单载波带宽 | 20MHz | ||
调制方式 | QPSK、16QAM、64QAM、256QAM | ||
典型EVM | ≤1.0%（20MHz@3.5GHz） | ||
信号分析功能 | 误差矢量分析（EVM）、幅度误差（ME）、相位误差（PE）、频率误差、IQ偏置、均值功率、峰值功率 | ||
NB-IoT | |||
物理信道 | NPSS、NSSS、NPBCH、NPDCCH、NPDSCH | ||
典型EVM | ≤1% RMS | ||
WCDMA | |||
测试项目 | Symbol EVM、信号功率、码道功率、码道功率误差、频率误差、幅度误差、相位误差、IQ 偏置等 | ||
典型EVM | ≤2% RMS | ||
GSM/EDGE | |||
典型EVM | ≤0.8% RMS | ||
信号分析功能 | 误差矢量分析（EVM）、幅度误差（ME）、相位误差（PE）、频率误差、IQ偏置、功率测试 | ||
WIFI | |||
标准 | IEEE 802.11a/b/g/n/ac/ax | ||
测试项目 | Power、EVM、FreqError、IQ-offset、TSM、BER | ||
带宽 | 20MHz、40MHz、80MHz | ||
调制方式 | BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM | ||
典型EVM | ≤1%RMS | ||
Bluetooth | |||
测试项目 | DEVM、PvT、星座图、ACP、频率误差等 | ||
通用矢量信号 | |||
调制方式 | BPSK、QPSK、8PSK、16QAM、32QAM、64QAM等 | ||
码元速率 | 10ksps～20Msps | ||
脉冲成形滤波器 | 高斯型、升余弦型、方根升余弦型 | ||
滤波因子 | 0.2～1，步进0.01 | ||
典型EVM | 0.8%@1.8GHz(码元速率 1Msps QPSK/64QAM) | ||
其它 | |||
外形尺寸 | 360mm（宽）×288mm（高）×44mm（深） | ||
重量 | ≤4kg | ||
工作温度 | -10℃～+40℃ | ||
贮存温度 | -40℃～+70℃ | ||
电源输入形式 | 交流电源：220V（1±10%），50Hz（1±5%） | ||
整机功耗 | ≤60W | ||
测试端口 | 射频输入：N型连接器（阴） | ||
其它接口 | 10MHz参考输入：BNC阴型连接器 触发输入：BNC阴型连接器 USB：USB3.0*1，USB2.0*1 LAN：1个 | ||
