l NB-IoT 上行/下行信号发生;
l 可按用户需求定制 1kHz-40MHz 码元速率的发生功能;
l 内置多种数字调试格式:
BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM 数字调制格式;
l 内置 TD-LTE、FDD-LTE 等标准制式信号发生功能;
l -110~+10 dBm 输出功率范围;
l GPIB、TCP/IP 和 USB 等丰富程控接口,可自由选择,方便用户实现远程控制及网络升级。
l NB-IoT 上行/下行信号发生;
l 可按用户需求定制 1kHz-40MHz 码元速率的发生功能;
l 内置多种数字调试格式:
BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM 数字调制格式;
l 内置 TD-LTE、FDD-LTE 等标准制式信号发生功能;
l -110~+10 dBm 输出功率范围;
l GPIB、TCP/IP 和 USB 等丰富程控接口,可自由选择,方便用户实现远程控制及网络升级。

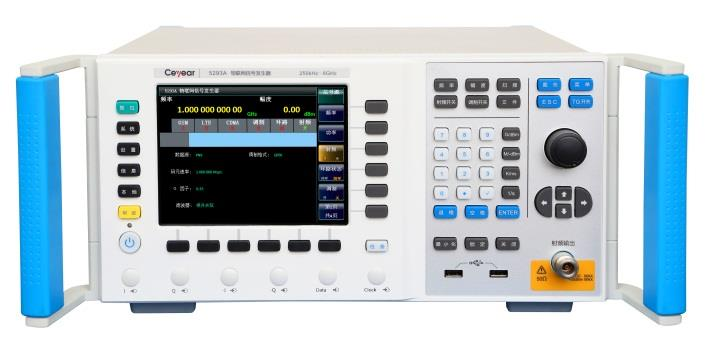

5293A 物联网信号发生器是由中电科仪器仪表有限公司开发的无线通信测试仪表,主要面向物联网 NB-IoT 模组、基站测试,支持 TD-LTE、 FDD-LTE、TD-SCDMA、WCDMA、GSM 等标准通信制式终端及基站测试,也具备完备的 CW 发生、矢量信号发生、模拟调制及用户数据装载等功能,并可以根据用户需求通过升级支持定制化信号发生测试需求。
5293A 支持网口、GPIB、USB 等多种外部控制接口,支持远程控制,单表测试功能丰富,也可与其他仪表集成,组成大型无线通信测试系统。
5293A 可广泛应用于物联网模组、基站的研发、生产、认证等领域中。与市场现有产品相比,具有极高的性价比,该产品在芯片、模组、基站设备和系统的研制、生产、和维护等方面具有广泛用途,也可以用来组建高校的通信教学实验室。
l NB-IoT 上行/下行信号发生;
l 可按用户需求定制 1kHz-40MHz 码元速率的发生功能;
l 内置多种数字调试格式:BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM 数字调制格式;
l 内置 TD-LTE、FDD-LTE 等标准制式信号发生功能;
l -110~+10 dBm 输出功率范围;
l GPIB、TCP/IP 和 USB 等丰富程控接口,可自由选择,方便用户实现远程控制及网络升级。
芯片研发和模组生产非信令测试
5293A 提供 NB-IoT 信号模拟功能,可与 NB-IoT 模组建立非信令连接,并在此基础上进行相应的射频测试及业务测试。
NB-IoT 信号模拟
条目 | 描述 |
协议标准 | 3GPP R13、R14 |
Band | 支持 3GPP 协议列出的所有 NB-IoT 相关 Band |
下行调制 | OFDMA、15kHz tone spacing |
上行调制 | Single tone、15khz and 3.75khz spacing, SC-FDMA、15kHz tone spacing |
下行信道及信号 | NPSS、NSSS、NPBCH、NPDCCH、NPDSCH、NRS |
上行信道及信号 | NPRACH、NPUSCH、NDMRS |
带宽 | 180kHz |
双工方式 | 半双工 FDD |

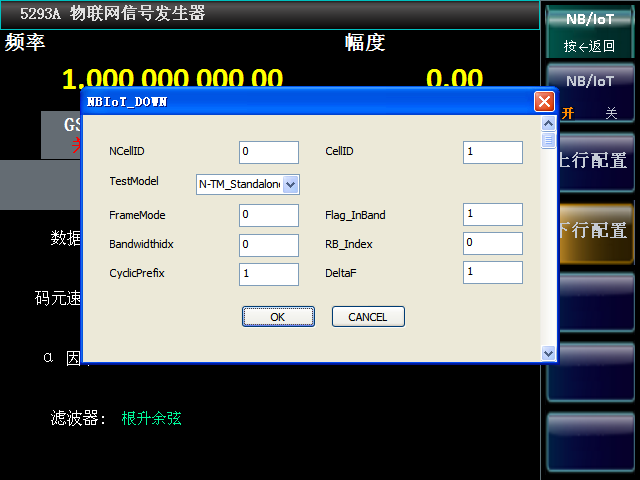

NB-IoT 设置界面
基站综合测试
5293A 物联网信号发生器内部集成了独立的 NB-IoT、TD-LTE、FDD-LTE 等标准制式信号发生模块、调制干扰信源模块和 CW 波发生模块,可以通过单台仪表完成 NB-IoT 的接收机测试,尤其是针对邻道选择性、阻塞、动态范围等指标的测试,不需要另外的信号源。同时,由于 5293A 内置信道衰落和高斯白噪声模块,对于衰落场景下的接收机性能测试,可以很容易的通过 5293A 单台仪表实现。

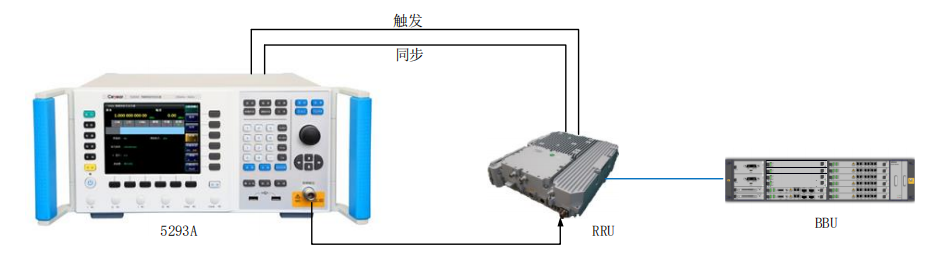

NB-IoT 基站测试
射频特性测试
5293A 物联网信号发生器与 5292A 物联网信号分析仪可以搭建 NB-IoT、LTE 射频一致性测试系统,完整测试模组/终端、基站发射机及接收机 3GPP 测试例,共计 32 项。

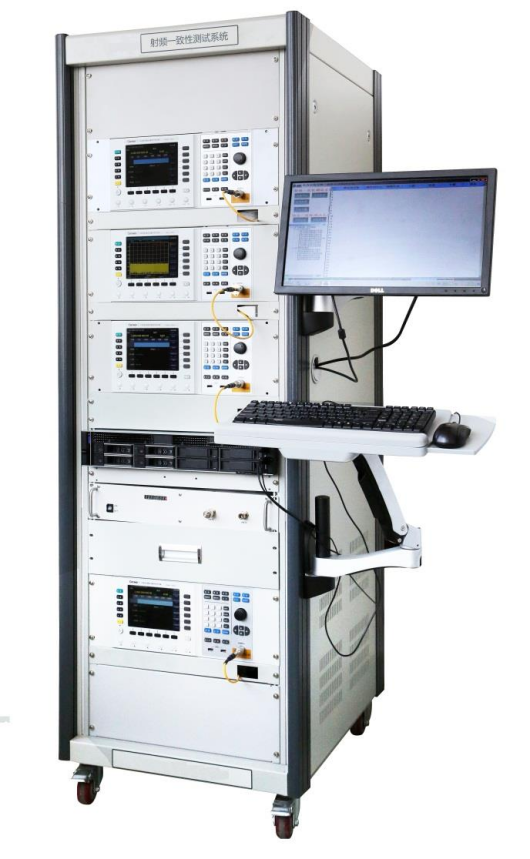

射频一致性测试系统
射频一致性测试系统测试项目
编号 | 测试项目 | ||
1 | 模组/终端 | 发射机测试 | 终端最大输出功率 |
2 | 最小输出功率 | ||
3 | 发射关断功率 | ||
4 | 频率误差 | ||
5 | 占用带宽 | ||
6 | 工作频带外的无用功率 | ||
7 | 矢量幅度误差 | ||
8 | 工作频带内的无用功率 | ||
9 | 杂散辐射 | ||
10 | 接收机测试 | 参考灵敏度电平 | |
11 | 最大输入电平 | ||
12 | 邻道选择性(ACS) | ||
13 | 杂散响应抑制 | ||
14 | 互调抑制 | ||
15 | 带外阻塞 | ||
16 | 基站 | 发射机 | 基站发射功率 |
17 | 发射机关断功率 | ||
18 | 频率误差 | ||
19 | 矢量幅度误差(EVM) | ||
20 | 下行 RS 功率 | ||
21 | 占用带宽 | ||
22 | 发射机互调 | ||
23 | 杂散辐射 | ||
24 | 工作频带内的无用功率 | ||
25 | 工作频带外无用发射 | ||
26 | 邻道抑制比 ACLR | ||
27 | 接收机 | 参考灵敏度电平 | |
28 | 动态范围 | ||
29 | 邻道选择性 | ||
30 | 带外阻塞 | ||
31 | 接收机杂散 | ||
32 | 接收机互调 |
5293A 物联网信号发生器 | |
频率范围 | 250kHz~6GHz |
输出功率范围 | -110dBm~+10dBm |
0功率分辨率 | 0.1dB |
绝对电平精度 | ±1.2dB |
噪声边带 | -108dBc/Hz @10kHz 频偏(载频 1200MHz) |
谐波 | ≤-30dB |
非谐波 | ≤-60dB |
发生信号调制格式 | BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM |
码元速率 | 10ksps~40Msps |
脉冲成形滤波器 | 高斯型、升余弦型、方根升余弦型 |
误差矢量幅度 EVM | ≤2%rms |
幅度误差 | ≤2%rms |
NB-IoT 信号发生 | |
频率范围 | 支持 900MHz 和 2200MHz 频段 |
载波间隔 | 15KHz、3.75KHz |
物理信道 | NPSS、NSSS、NPBCH、NPDCCH、NPDSCH |
误差矢量幅度 EVM | ≤1.2%rms |
TD-LTE、FDD-LTE 标准信号发生 | |
频率范围 | 20MHz~6GHz |
物理层信道 | RS、PSS、SSS、PBCH、PCFICH、PHICH、PDCCH、PDSCH(DL)RS、 PRACH、PUCCH、PUSCH 等 |
调制类型 | QPSK, 16QAM, 64QAM 等 |
发射 EVM | 3% RMS |
信道功率 | –30dB~+0dB 相对 RS 功率(PSS, SSS, PBCH, PCFICH, PHICH,PDCCH, PDSCH) –30 dB ~ +0 dB 相对 RS 功率(PHICH) |
整机 | |
远控接口 | GPIB(标准)、USB(标准)、网口(标准)、RS232(选件) |
显示屏 | TFT-LCD |
操作界面 | 中文/英文 |
外形尺寸 | 452mm×191mm×522mm (宽×高×深) |
重 量 | 约 13 公斤 |
电 源 | 交流 220V±10%、50Hz±10% |
工作温度 | 0℃~+40℃ |
