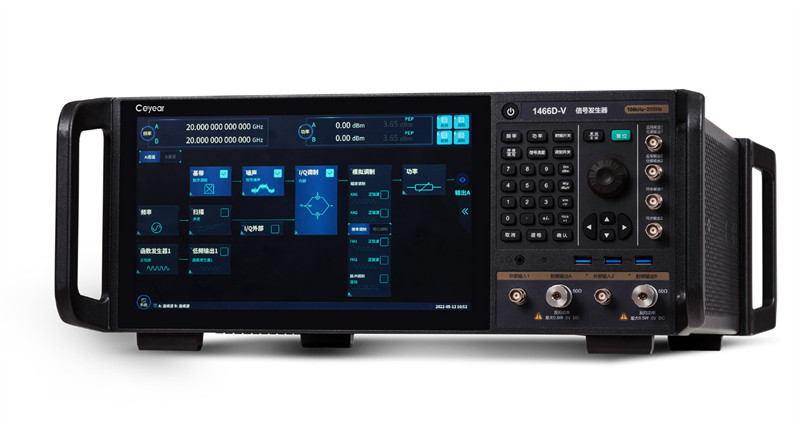

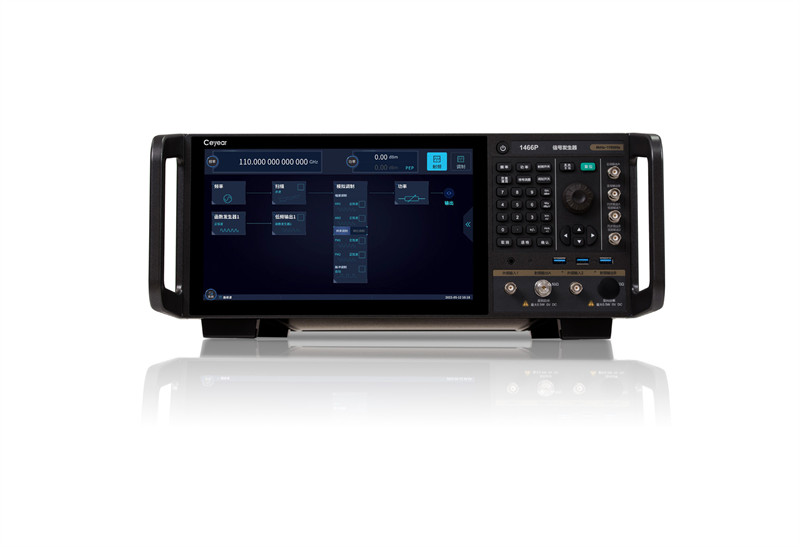

◎ 频率范围:6kHz~13GHz (1466C);6kHz~20GHz (1466D);
6kHz~33GHz(1466E);6kHz~45GHz (1466G);
6kHz~53GHz (1466H);6kHz~67GHz (1466L);
6kHz~90GHz(1466N); 6kHz~110GHz(1466P)
◎ 频率分辨率:0.001Hz ;
◎ 频率切换时间:<15ms;
◎ 单边带相位噪声(典型值):-132dBc/Hz@10kHz(10GHz载波) -145dBc/Hz@10kHz(1GHz载波)
◎ 功率动态范围:-150dBm~+25dBm(可设置).
◎ 扫描模式:步进扫描、列表扫描、模拟扫描、功率扫描.
◎ 支持模拟调制(频率、相位、幅度)和脉冲调制功能,脉冲调制最小脉宽20ns.
◎ 外形尺寸(宽x高x深):475mm x 193mm x 610mm(包括把手)
◎ 重量:<35千克(型号、选件配置不同,重量不同)
◎ 频率范围:6kHz~13GHz (1466C);6kHz~20GHz (1466D);
6kHz~33GHz(1466E);6kHz~45GHz (1466G);
6kHz~53GHz (1466H);6kHz~67GHz (1466L);
6kHz~90GHz(1466N); 6kHz~110GHz(1466P)
◎ 频率分辨率:0.001Hz ;
◎ 频率切换时间:<15ms;
◎ 单边带相位噪声(典型值):-132dBc/Hz@10kHz(10GHz载波) -145dBc/Hz@10kHz(1GHz载波)
◎ 功率动态范围:-150dBm~+25dBm(可设置).
◎ 扫描模式:步进扫描、列表扫描、模拟扫描、功率扫描.
◎ 支持模拟调制(频率、相位、幅度)和脉冲调制功能,脉冲调制最小脉宽20ns.
◎ 外形尺寸(宽x高x深):475mm x 193mm x 610mm(包括把手)
◎ 重量:<35千克(型号、选件配置不同,重量不同)

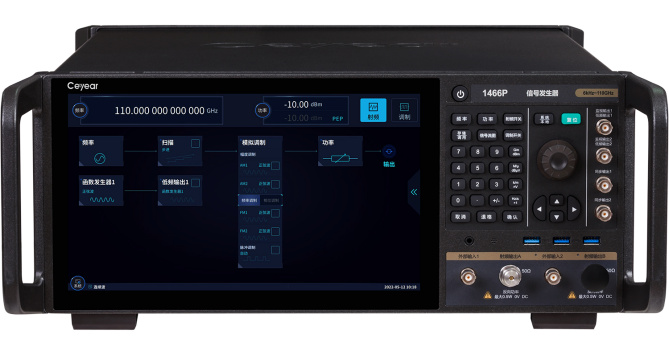

110GHz同轴频率覆盖,测试更简单、更精确
Ceyear 1466系列信号发生器无需外接变频器,同轴输出频率覆盖6kHz~110GHz,保证了高精度的大动态范围幅度控制,具有外扩频方案无法达到的功率准确度和稳定度。同时支持外接Ceyear 8240X系列变频器,可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试、毫米波雷达测试的利器。

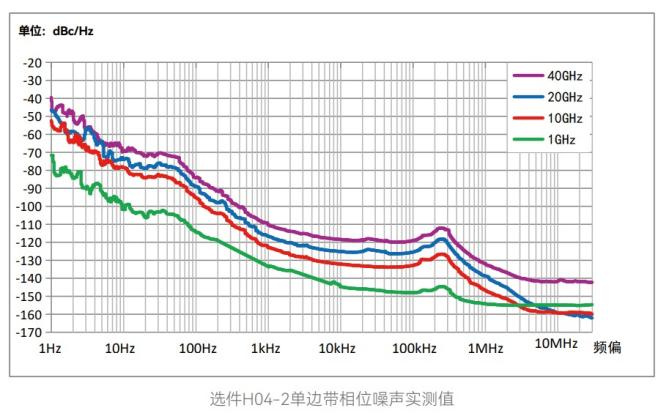

出色的频谱纯度,让尖端测试更从容
Ceyear 1466系列信号发生器支持高纯频谱信号输出,1GHz载波单边带(SSB)相位噪声典型值-145dBc/Hz@10kHz频偏,10GHz载波典型值-132dBc/Hz@10kHz频偏;20GHz宽带底部噪声典型值–161dBc/Hz@30MHz频偏;10GHz载波杂散<-80dBc,谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。
大动态范围、高准确度功率输出

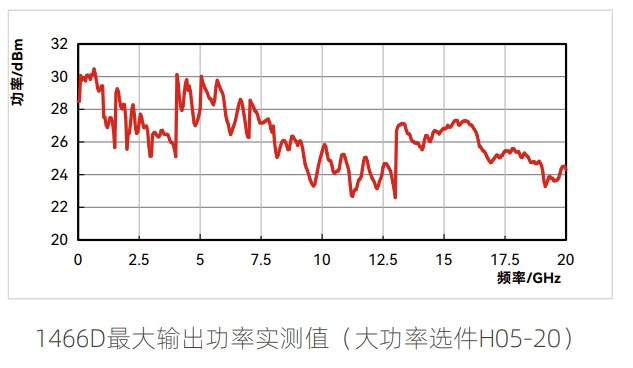

Ceyear 1466系列信号发生器最大输出功率典型值:5GHz为+27dBm,20GHz为+24dBm, 30GHz为+25dBm,60GHz为+22dBm,110GHz为+3dBm。最小输出功率-150dBm(可设置),动态范围超过170dB。具有优异的功率准确度指标,典型值<0.5dB(20GHz以下)。
齐全的模拟调制
支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。

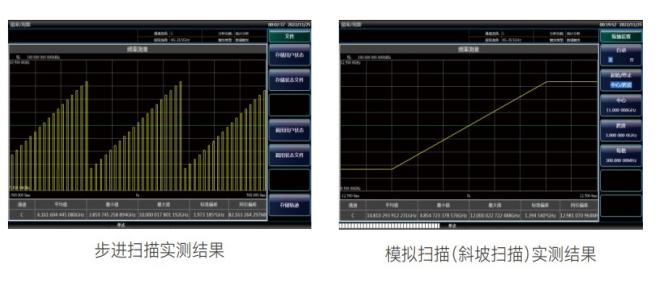

多样式扫描功能
支持步进扫描、列表扫描、模拟扫描(斜坡扫描)、功率扫描功能。

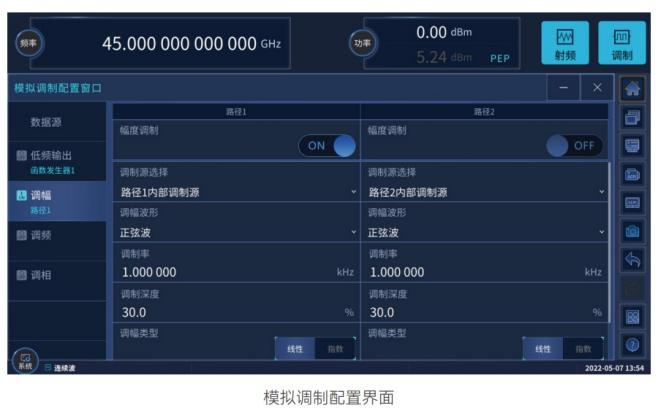

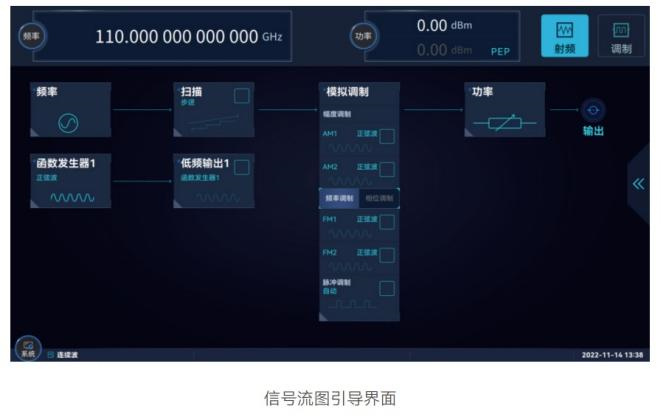

用户操控界面灵活编辑
支持用户自定义菜单,根据测试习惯,量身定制个性化用户操控界面,实现一个窗口内的多功能操作,避免菜单过深、反复查找的困扰。
支持跨平台客户端操控

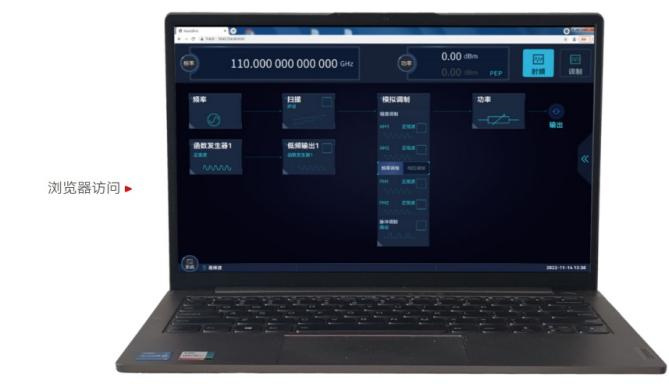

跨平台客户端及浏览器访问操控。支持多个客户端同时连结,仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

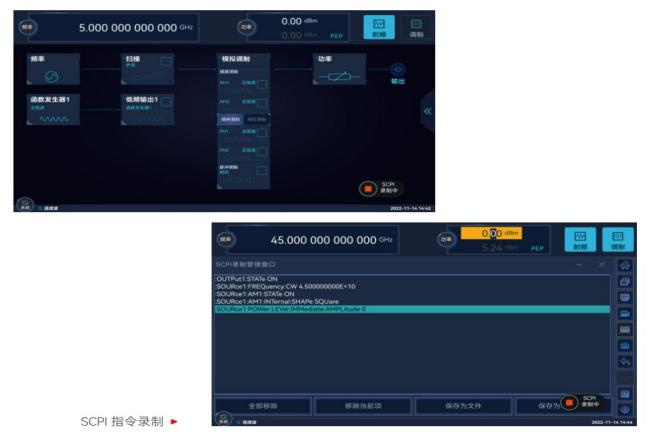

SCPI指令同步录制,脚本一键生成
不仅可以一键导出录制的SCPI指令,还能自动生成VS(C++、C#)、Qt、Matlab、LabView程控示例工程,让程控更简单。
频率特性 | ||||||||||||||||||
频率范围 | 1466C:6kHz~13GHz | 频率 | N(内部YO谐波次数) | |||||||||||||||
6kHz≤f≤10MHz | - | |||||||||||||||||
10MHz<f≤50MHz | - | |||||||||||||||||
50MHz<f≤62.5MHz | 1/256 | |||||||||||||||||
62.5MHz<f≤125MHz | 1/128 | |||||||||||||||||
125MHz<f≤250MHz | 1/64 | |||||||||||||||||
250MHz<f≤500MHz | 1/32 | |||||||||||||||||
500MHz<f≤1GHz | 1/16 | |||||||||||||||||
1GHz<f≤2GHz | 1/8 | |||||||||||||||||
2GHz<f≤4GHz | 1/4 | |||||||||||||||||
4GHz<f≤8GHz | 1/2 | |||||||||||||||||
8GHz<f≤20GHz | 1 | |||||||||||||||||
20GHz<f≤40GHz | 2 | |||||||||||||||||
40GHz<f≤67GHz | 4 | |||||||||||||||||
100GHz<f≤110GHz | 6 | |||||||||||||||||
频率分辨率 | 0.001Hz | |||||||||||||||||
频率切换时间 | <15ms | |||||||||||||||||
时基老化率(典型值) | ±5×10-10/天(连续通电30天后) | |||||||||||||||||
参考输出 | 频率 | 10MHz | ||||||||||||||||
功率 | >+4dBm,至50Ω负载 | |||||||||||||||||
参考输入 | 频率 | 1MHz~100MHz,步进1Hz | ||||||||||||||||
功率 | -5dBm~+10dBm,阻抗50Ω | |||||||||||||||||
扫描特性 | ||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 模拟扫描(斜坡扫描,选件S15) | |||||||||||||||||
功率扫描 | ||||||||||||||||||
模拟扫描(斜坡扫描) | 最大扫描速度 | 400MHz/ms,f>4GHz | ||||||||||||||||
扫描准确度 | ±0.05%扫宽(扫描时间100ms,在规定的100ms最大扫宽内) | |||||||||||||||||
功率特性 | ||||||||||||||||||
最小功率 | 型号 | 标配 | 程控步进衰减器选件H01-90/120/130 | |||||||||||||||
1466C/D/E/G | -10dBm(可设置-20dBm) | 选件H01-130: 6kHz≤f≤100kHz -90.0dBm(可设置-150dBm) f > 100kHz -120.0dBm(可设置-150dBm) | ||||||||||||||||
1466H/L | -10dBm(可设置-20dBm) | 选件H01-90: -90.0dBm(可设置-110dBm) 选件H01-120: -90.0dBm(可设置-140dBm) | ||||||||||||||||
1466N/P | -10dBm(可设置-20dBm) | 选件H01-50: -50.0dBm(可设置-70dBm) | ||||||||||||||||
最大功率 | 频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-20, H05-B20 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-20, H01-B130+ H05-B20 | |||||||||||||
1466C | ||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||
50MHz<f≤13GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
1466D | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-20, H05-B20 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-20, H01-B130+ H05-B20 | ||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||
50MHz<f≤20GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
1466E | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-33, H05-B33 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-33, H01-B130+ H05-B33 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
6GHz<f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
18GHz<f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||
30GHz<f≤33GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
1466G | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-45, H05-B45 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-45, H01-B130+ H05-B45 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
6GHz<f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
18GHz<f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||
30GHz<f≤40GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
40GHz<f≤45GHz | ≥+12.0 | ≥+12.0 | ≥+14.0 | ≥+14.0 | ||||||||||||||
1466H | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-90/120, H01-B90/120 | 大功率输出选件: H05-53, H05-B53 | 程控步进衰减器选件+大功率输出选件: H01-90/120+H05-53, H01-B90/120+H05-B53 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤20GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||
20GHz<f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||
40GHz<f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||
1466L | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-90/120, H01-B90/120 | 大功率输出选件: H05-67, H05-B67 | 程控步进衰减器选件+大功率输出选件: H01-90/120+H05-53, H01-B90/120+H05-B53 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤20GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||
20GHz<f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||
40GHz<f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||
53GHz<f≤65GHz | ≥+8.0 | ≥+8.0 | ≥+18.0 | ≥+16.0 | ||||||||||||||
65GHz<f≤67GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+12.0 | ||||||||||||||
1466N | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-50, H01-B50 | 大功率输出选件: H05-90, H05-B90 | 程控步进衰减器选件+大功率输出选件: H01-50+ H05-90, H01-B50+ H05-B90 | ||||||||||||||
6kHz≤f≤50MHz | ≥+5.0 | ≥+5.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤20GHz | ≥+3.0 | ≥+3.0 | ≥+13.0 | ≥+13.0 | ||||||||||||||
20GHz<f≤40GHz | ≥+5.0 | ≥+5.0 | ≥+12.0 | ≥+10.0 | ||||||||||||||
40GHz<f≤67GHz | ≥+3.0 | ≥+3.0 | ≥+10.0 | ≥+8.0 | ||||||||||||||
67GHz<f≤85GHz | ≥+0.0 | ≥+0.0 | ≥+7.0 | ≥+5.0 | ||||||||||||||
85GHz<f≤90GHz | ≥-5.0 | ≥-5.0 | ≥+3.0 | ≥+0.0 | ||||||||||||||
1466P | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-50, H01-B50 | 大功率输出选件: H05-110, H05-B110 | 程控步进衰减器选件+大功率输出选件: H01-50+ H05-110, H01-B50+ H05-B110 | ||||||||||||||
6kHz≤f≤50MHz | ≥+5.0 | ≥+5.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤20GHz | ≥+5.0 | ≥+5.0 | ≥+13.0 | ≥+13.0 | ||||||||||||||
20GHz<f≤40GHz | ≥+5.0 | ≥+5.0 | ≥+12.0 | ≥+10.0 | ||||||||||||||
40GHz<f≤67GHz | ≥+3.0 | ≥+3.0 | ≥+10.0 | ≥+8.0 | ||||||||||||||
67GHz<f≤85GHz | ≥+0.0 | ≥+0.0 | ≥+7.0 | ≥+5.0 | ||||||||||||||
85GHz<f≤110GHz | ≥-5.0 | ≥-5.0 | ≥+3.0 | ≥+0.0 | ||||||||||||||
功率准确度 | 标配 | |||||||||||||||||
功率(dBm) 频率 | -10dBm<P≤+10dBm | +10dBm<P≤+25dBm | +25dBm<P | |||||||||||||||
6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | — | |||||||||||||||
50MHz<f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||||
3GHz<f≤20GHz | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||||
20GHz<f≤40GHz | ±1.0dB | ±1.0dB | — | |||||||||||||||
40GHz<f≤50GHz | ±1.3dB | ±1.3dB | — | |||||||||||||||
50GHz<f≤67GHz | ±1.8dB | ±1.8dB | — | |||||||||||||||
67GHz<f≤85GHz | ±2.0dB | ±2.0dB | — | |||||||||||||||
85GHz<f≤110GHz | ±2.2dB | — | — | |||||||||||||||
H01-130/120/90/50/B130程控步进衰减器选件 | ||||||||||||||||||
功率(dBm) 频率 | 120dBm<P≤-90dBm | -90dBm<P≤-50dBm | -50dBm<P≤+10dBm | +10dBm<P≤ | +25dBm<P | |||||||||||||
6kHz≤f≤50MHz | — | ±1.0dB | ±1.0dB | ±1.0dB | ||||||||||||||
50MHz<f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||
3GHz<f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||
20GHz<f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — | |||||||||||||
40GHz<f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — | |||||||||||||
50GHz<f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — | |||||||||||||
67GHz<f≤85GHz | — | — | ±2.0dB | ±2.0dB | — | |||||||||||||
85GHz<f≤110GHz | — | — | ±2.2dB | — | — | |||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||
功率温度稳定性 | 0.02dB/℃(典型值) | |||||||||||||||||
输出阻抗 | 50Ω(额定值) | |||||||||||||||||
源驻波比VSWR | 100kHz≤f≤20GHz | <1.6 | ||||||||||||||||
20GHz<f≤40GHz | <1.8 | |||||||||||||||||
40GHz<f≤67GHz | <2.0 | |||||||||||||||||
67GHz<f≤85GHz | <2.5 | |||||||||||||||||
85GHz<f≤110GHz | <3.0 | |||||||||||||||||
最大反向 功率 | 0.5W(0V DC)(额定值) | |||||||||||||||||
频谱纯度 | ||||||||||||||||||
谐波 | 频率 | 标配 | ||||||||||||||||
100kHz≤f≤3GHz | <-30dBc | |||||||||||||||||
3GHz<f≤67GHz | <-55dBc | |||||||||||||||||
67GHz<f≤110GHz | <-40dBc | |||||||||||||||||
分谐波 | 6kHz≤f≤20GHz | <-80dBc | ||||||||||||||||
20GHz<f≤40GHz | <-60dBc | |||||||||||||||||
40GHz<f≤110GHz | <-50dBc | |||||||||||||||||
非谐波 | 频率 | 选件H04-1 | 选件H04-2 | |||||||||||||||
6kHz≤f≤250MHz | <-58dBc | <-68dBc | ||||||||||||||||
250MHz<f≤4GHz | <-70dBc | <-80dBc | ||||||||||||||||
4GHz<f≤10GHz | <-70dBc | <-80dBc | ||||||||||||||||
10GHz<f≤20GHz | <-64dBc | <-74dBc | ||||||||||||||||
20GHz<f≤40GHz | <-58dBc | <-68dBc | ||||||||||||||||
40GHz<f≤67GHz | <-52dBc | <-62dBc | ||||||||||||||||
67GHz<f≤110GHz | <-48dBc | <-58dBc | ||||||||||||||||
单边带相位噪声 | 频率/频偏 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||
H04-1低相位噪声选件 | ||||||||||||||||||
100MHz | - | <-120 | <-141 | <-148 | <-150 | - | - | |||||||||||
250MHz<f≤500MHz | - | <-111 | <-130 | <-145 | <-143 | - | - | |||||||||||
0.5 GHz<f≤1GHz | - | <-105 | <-124 | <-140 | <-138 | - | - | |||||||||||
1 GHz<f≤2GHz | — | <-100 | <-118 | <-134 | <-132 | - | - | |||||||||||
2 GHz<f≤4GHz | — | <-93 | <-113 | <-128 | <-126 | - | - | |||||||||||
4GHz<f≤10GHz | — | <-85 | <-105 | <-120 | <-118 | - | - | |||||||||||
10GHz<f≤20GHz | — | <-79 | <-99 | <-114 | <-112 | - | - | |||||||||||
20GHz<f≤40GHz | — | <-73 | <-93 | <-108 | <-106 | - | - | |||||||||||
40GHz<f≤67GHz | — | <-67 | <-87 | <-103 | <-101 | - | - | |||||||||||
67GHz<f≤110GHz | — | <-61 | <-81 | <-97 | <-95 | - | - | |||||||||||
H04-2超低相位噪声选件 | ||||||||||||||||||
100MHz | <-102 | <-120 | <-141 | <-148 | <-150 | <-152 | <-152 | |||||||||||
250MHz<f≤500MHz | <-92 | <-112 | <-135 | <-146 | <-148 | <-150 | <-150 | |||||||||||
0.5GHz<f≤1GHz | <-90 | <-110 | <-134 | <-144 | <-147 | <-150 | <-150 | |||||||||||
1GHz<f≤2GHz | <-88 | <-104 | <-127 | <-138 | <-142 | <-148 | <-148 | |||||||||||
2 GHz<f≤4GHz | <-82 | <-99 | <-122 | <-135 | <-136 | <-146 | <-148 | |||||||||||
4GHz<f≤10GHz | <-77 | <-91 | <-115 | <-128 | <-128 | <-140 | <-154 | |||||||||||
10GHz<f≤20GHz | <-71 | <-85 | <-109 | <-122 | <-122 | <-134 | <-152 | |||||||||||
20GHz<f≤40GHz | <-63 | <-79 | <-99 | <-116 | <-116 | <-128 | <-142 | |||||||||||
40GHz<f≤67GHz | <-57 | <-73 | <-94 | <-110 | <-110 | <-122 | <-136 | |||||||||||
67GHz<f≤110GHz | <-51 | <-67 | <-88 | <-104 | <-104 | <-116 | <-130 | |||||||||||
调制特性 | ||||||||||||||||||
频率调制 | 最大频偏:N×20MHz(N 为基波谐波次数) | |||||||||||||||||
相位调制 | 调制特性最大相偏: | |||||||||||||||||
幅度调制 | 最大深度:>90% | |||||||||||||||||
脉冲调制(S13覆盖S12功能指标) | 脉冲调制选件S12 | 50MHz<f≤67GHz | 67GHz<f | |||||||||||||||
开关比 | >80dB | >60dB | ||||||||||||||||
上升下降时间 | <20ns | <30ns | ||||||||||||||||
重复频率 | 0Hz~25MHz | 0Hz~25MHz | ||||||||||||||||
最小脉宽 | 0.1μs | 0.1μs | ||||||||||||||||
窄脉冲调制选件S13 | 50MHz<f≤67GHz | |||||||||||||||||
开关比 | >80dB | — | ||||||||||||||||
上升下降时间 | <10ns | — | ||||||||||||||||
重复频率 | 0Hz~25MHz | — | ||||||||||||||||
最小脉宽 | 20ns | — | ||||||||||||||||
低频输出 / 函数发生器 | 支持频率 / 相位调制、幅度调制调制源输出 | |||||||||||||||||
一般特性 | ||||||||||||||||||
射频输出端口 | 1466C/D:3.5mm(阳),阻抗50Ω 1466E/G:2.4mm(阳),阻抗50Ω 1466H/L:1.85mm(阳),阻抗50Ω 1466N/P:1.0mm(阳),阻抗50Ω | |||||||||||||||||
最大外形尺寸 | 一般特性475mm×193mm×610mm(包括把手和防护底角) | |||||||||||||||||
重量 | <35 千克(型号、选件配置不同,重量不同) | |||||||||||||||||
电源 | 100 ~ 120VAC,50 ~ 60Hz;或 200 ~ 240VAC,50 ~ 60Hz(自适应) | |||||||||||||||||
功耗 | 小于 700W | |||||||||||||||||
温度范围 | 工作温度:0℃~ +50℃;存储温度:-40℃~ +70℃ |
