◎ 频率范围:6kHz~13GHz (1466C-V);6kHz~20GHz (1466D-V);
6kHz~33GHz(1466E-V); 6kHz~45GHz (1466G-V);
6kHz~53GHz (1466H-V); 6kHz~67GHz (1466L-V);
◎ 频率分辨率:0.001Hz
◎ 频率切换时间:<15ms
◎ 单边带相位噪声(典型值):-132dBc/Hz@10kHz(10GHz载波)
-145dBc/Hz@10kHz(1GHz载波)
◎ 内部调制带宽:2GHz.
◎ 外部调制带宽:5GHz.
◎ 支持模拟调制(频率、相位、幅度)、脉冲调制、矢量调制(33种数字调制样式);
◎ 矢量调制精度 EVM<1.2%(5G NR, 100MHz, 28GHz)
◎ 涵盖5G NR、LTE等协议的600多种移动通信TestModel/FRC
◎ 支持多场景信号仿真模拟
◎ 频率范围:6kHz~13GHz (1466C-V);6kHz~20GHz (1466D-V);
6kHz~33GHz(1466E-V); 6kHz~45GHz (1466G-V);
6kHz~53GHz (1466H-V); 6kHz~67GHz (1466L-V);
◎ 频率分辨率:0.001Hz
◎ 频率切换时间:<15ms
◎ 单边带相位噪声(典型值):-132dBc/Hz@10kHz(10GHz载波)
-145dBc/Hz@10kHz(1GHz载波)
◎ 内部调制带宽:2GHz.
◎ 外部调制带宽:5GHz.
◎ 支持模拟调制(频率、相位、幅度)、脉冲调制、矢量调制(33种数字调制样式);
◎ 矢量调制精度 EVM<1.2%(5G NR, 100MHz, 28GHz)
◎ 涵盖5G NR、LTE等协议的600多种移动通信TestModel/FRC
◎ 支持多场景信号仿真模拟

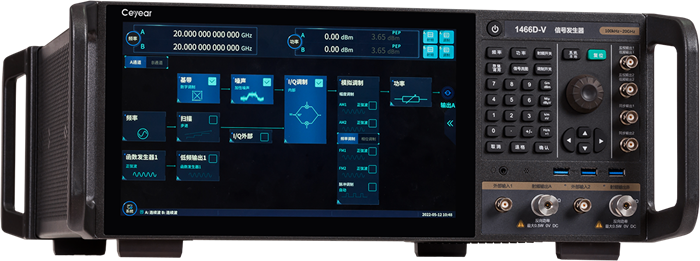

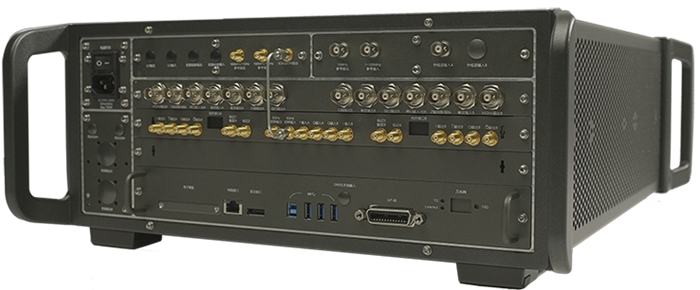

Ceyear 1466-V系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器,频率范围覆盖宽、射频调制带宽大、信号频谱纯度高,具有高准确度和大动态范围的功率输出,以及出色的矢量调制精度和ACPR性能,搭配单机双射频通道和多机级联的设计,可满足您各类测试要求。模拟调制、数字调制、衰落模拟、AWGN等丰富的内置功能让日常测试更加便捷。配合模拟软件实现多场景信号仿真模拟,让支撑无线通信、移动通信和电子战等复杂场景测试得心应手。全新升级人机交互,具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义和基带波形预览等一系列新功能,打造用户的测试幸福感。Ceyear 1466-V系列信号发生器是雷达、通信、航空航天和国防等尖端技术领域从元器件级到系统级高标准测试的理想选择。
出色的频谱纯度,让尖端测试更从容

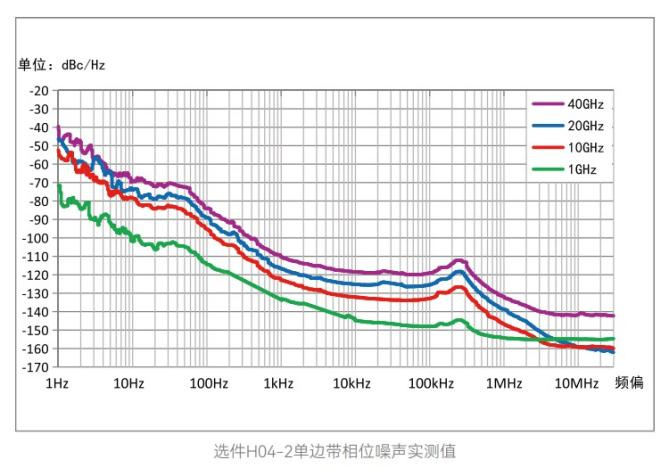

Ceyear 1466-V系列信号发生器支持高纯频谱信号输出,1GHz载波单边带(SSB)相位噪声典型值-145dBc/Hz@10kHz频偏,10GHz载波典型值-132dBc/Hz@10kHz频偏;20GHz宽带底部噪声典型值–161dBc/Hz@30MHz频偏;10GHz载波杂散<-80dBc,谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。
大动态范围、高准确度功率输出

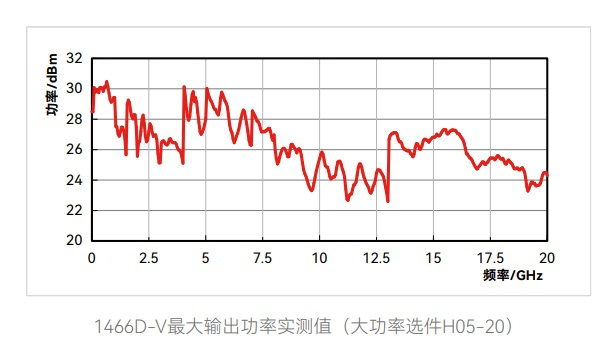

Ceyear 1466-V系列信号发生器最大输出功率典型值:5GHz为+27dBm,20GHz为+24dBm, 30GHz为+25dBm,60GHz为+22dBm。最小输出功率-150dBm(可设置),动态范围超过170dB。具有优异的功率准确度指标,典型值<0.5dB(20GHz以下)。
2GHz射频调制带宽,轻松面对宽带测试挑战
Ceyear 1466-V系列信号发生器能够提供最大2GHz 射频调制带宽,根据不同应用场景,支持500MHz、1GHz、2GHz带宽灵活选配,使用外部宽带基带信号输入时射频调制带宽高达5GHz。无论现在的5G通信还是未来的6G通信,出众的调制带宽性能可轻松面对测试挑战。

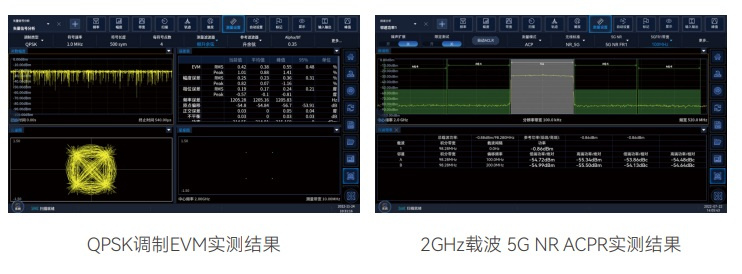

优异的矢量调制精度,胜任通信设备标定与测试
Ceyear 1466-V系列信号发生器具备优异的矢量调制精度, QPSK调制 EVM实测值 0.4%(2GHz载波)。具有优良的临道功率比,5GNR ACPR<-55dBc@2GHz载波(典型值),<-45dBc@42.5GHz载波(典型值)。能够胜任通信设备研发中的性能评估及产线中的通信设备性能检测。

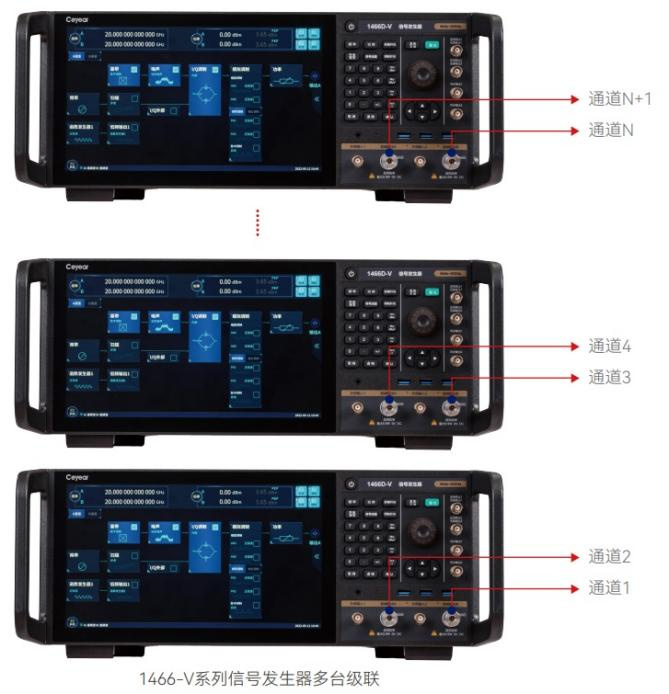

多机级联,实现多源相参激励
支持多机级联,可为MIMO、波束赋形、信号分集测试提供解决方案。
齐全的模拟调制
支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。
多样式扫描功能

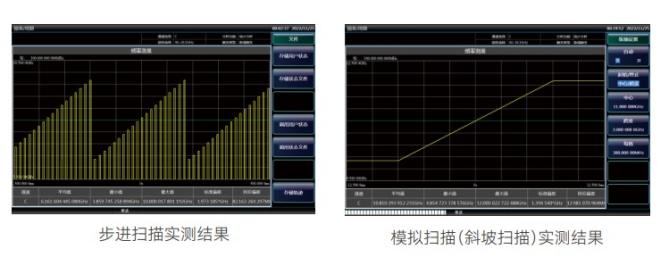

支持步进扫描、列表扫描、模拟扫描(斜坡扫描)、功率扫描功能。
全面的标准数字调制样式

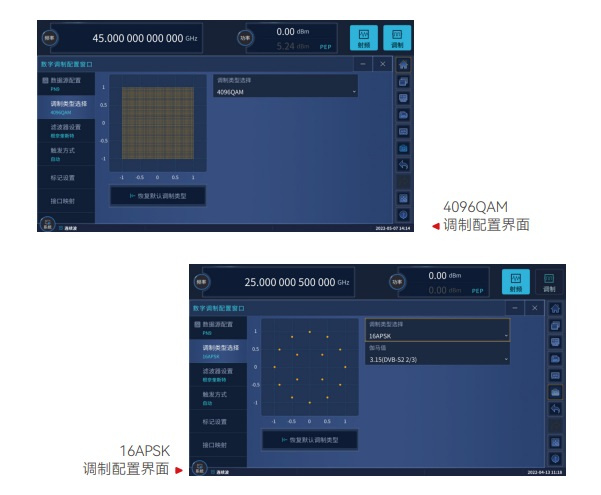

多达30多种数字标准调制信号(PSK、FSK、QAM、APSK)的产生,囊括了数字通信所有重要频段和调制样式。

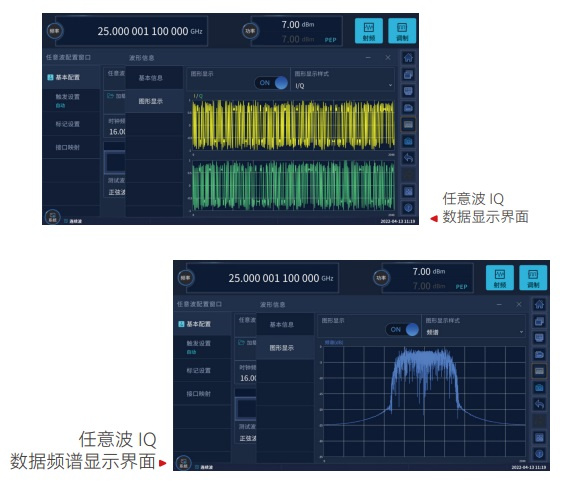

任意波播放
支持用户自定义任意波数据变采样率播放功能。配合便捷基带预览功能方便您第一时间在时域和频域验证数据的正确性。

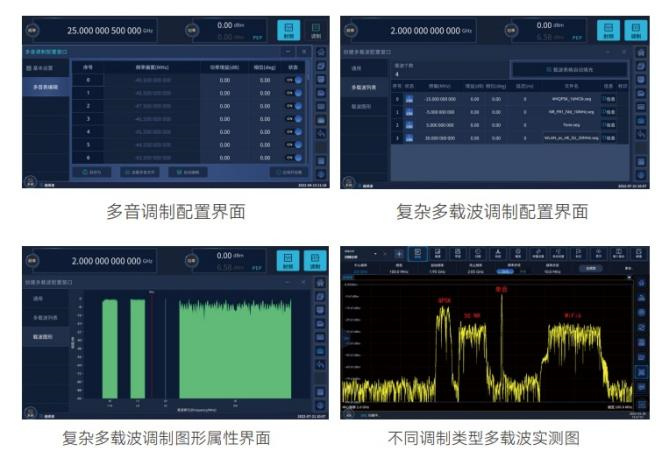

多载波

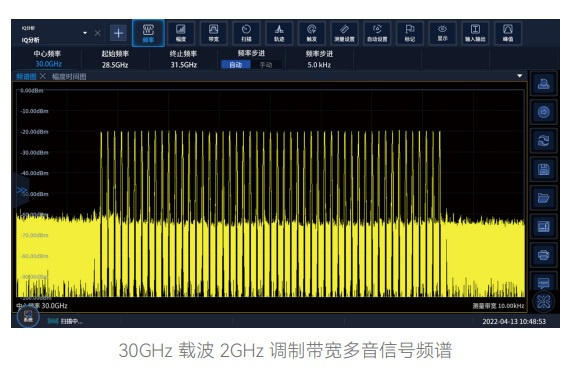

支持连续波多音及复杂多载波调制功能,让复杂信号场景构建变得轻松。
多类型加噪

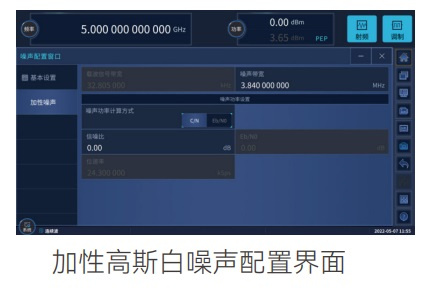

支持纯噪声、加性高斯噪声、连续波干扰等加噪功能。

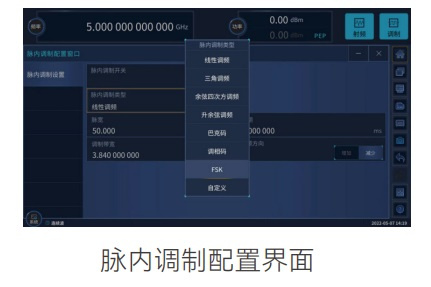

脉内调制
支持包括线性调频、巴克码、调相码等多类型脉内调制。

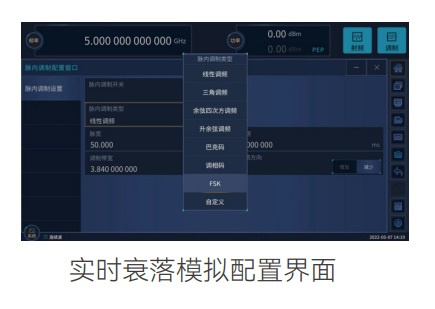

实时衰落模拟
最大衰落路径20条,支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型,支持预设衰落场景模式,可模拟3GPP定义的衰落信道模型。
移动通信信号模拟

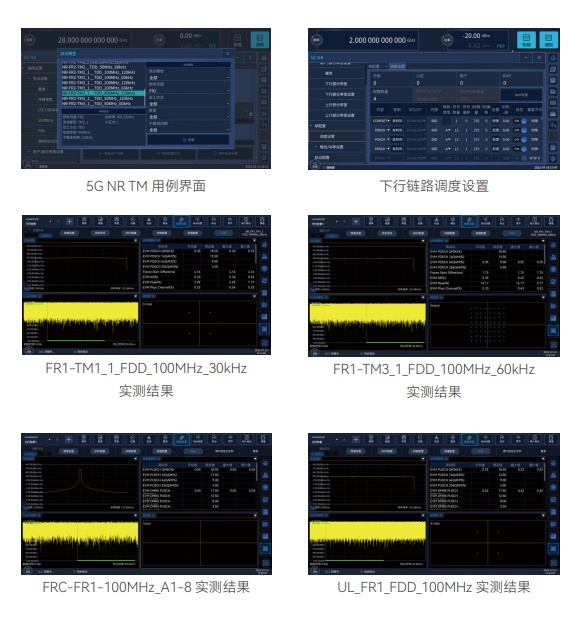

面向移动通信基站或终端研制和生产,以及移动通信设备入网验证和核准中必须的射频一致性测试,Ceyear 1466-V系列信号发生器通过内嵌包含5G NR在内的600多种TestModel/FRC,支持标准协议信号一键模拟。
同时,配合移动通信信号模拟软件可实现多种通信协议信号灵活的编辑模拟。

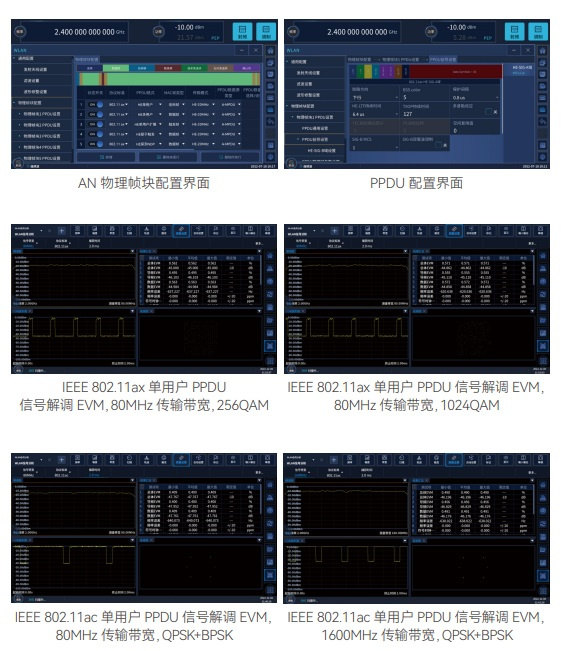

WLAN信号模拟
面向无线通信终端研制、生产的测试,具备802.11a/b/g/n/ac/ax无线连接PPDU、MPDU、A-MPDU等信号模拟,支持由多个不同调制编码方式的PPDU组成的物理帧块信号模拟。
雷达信号模拟
Ceyear 1466-V系列信号发生器结合雷达信号模拟选件1466-S50可以模拟多种雷达信号,可产生具有脉内调制的脉冲串雷达信号,可模拟脉冲重频雷达信号,可设置脉冲的包络形状。脉内调制方式包括线性调频、非线性调频、三角调频、BPSK、QPSK、巴克码等。重频类型包括重频参差、重频抖动、重频滑变、重频跳动。脉冲包络主要包括矩形、梯形、升余弦、根升余弦、指数等。
雷达场景信号模拟

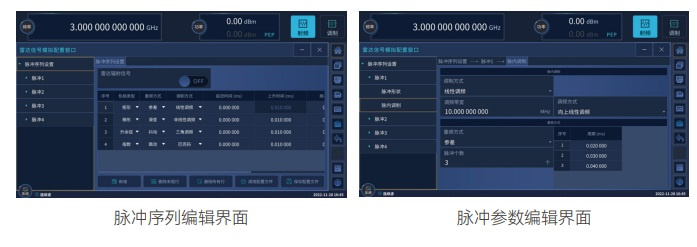

Ceyear 1466-V系列信号发生器结合雷达场景模拟软件选件1466-S55-01/02/03可以将标准仪表变成灵活多变的复杂电磁环境信号模拟器,实现将外场的电磁环境试验搬到实验室内。
雷达场景模拟软件选件1466-S55-01/02/03能够仿真生成动态的电磁环境信号特性参数,并通过网络接口驱动单台/多台信号发生器生成动态的多源相参雷达信号,用于采用时差/相差定位设备的桌面半实物仿真测试。
雷达场景模拟软件可构建动态应用场景,计算空/地设备可能面临的实际电磁环境信号,应用电波传播算法计算从辐射源天线到达接收端各个接收天线口面的包括信号载波频率、脉冲到达时间、脉冲宽度、脉冲幅度、多普勒频偏等各种信号特征。

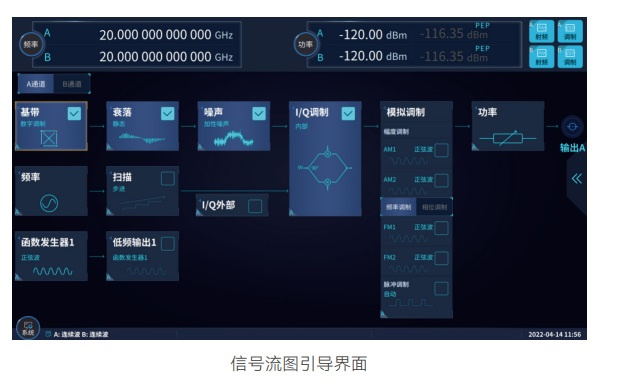

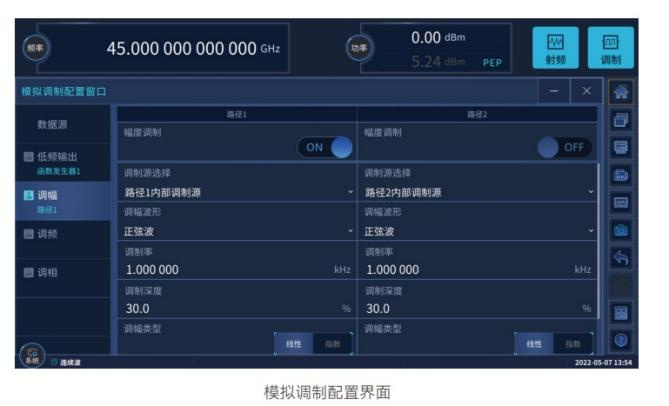

可触控图形引导交互
采用11.6吋高分辨率触摸屏,清晰展现主要参数及仪表状态信息,配合信号流图引导界面,让显示更直观,交互更友好。

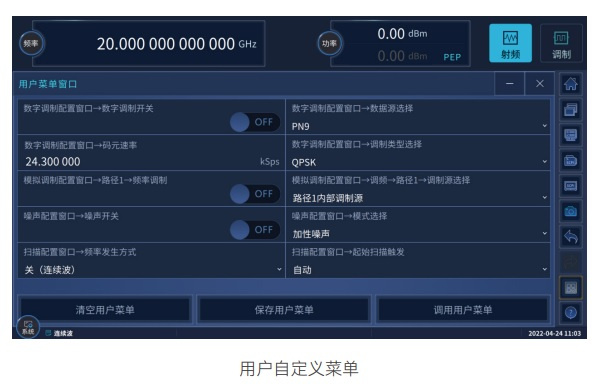

用户操控界面灵活编辑
支持用户自定义菜单,根据测试习惯,量身定制个性化用户操控界面,实现一个窗口内的多功能操作,避免菜单过深、反复查找的困扰。

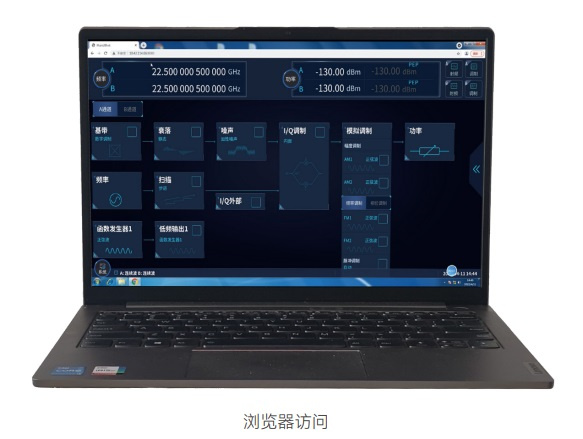

支持跨平台客户端操控
跨平台客户端及浏览器访问操控。支持多个客户端同时连结,仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

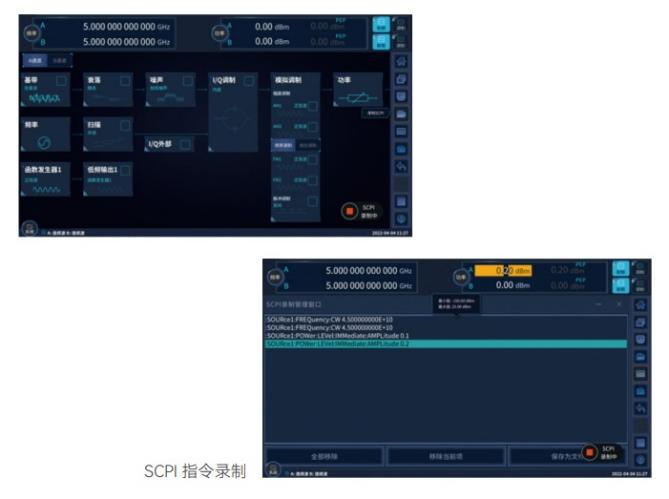

SCPI指令同步录制,脚本一键生成
不仅可以一键导出录制的SCPI指令,还能自动生成VS(C++、C#)、Qt、Matlab、LabView程控示例工程,让程控更简单。
频率特性 | ||||||||||||||||||
频率范围 | 1466C-V:6kHz~13GHz | 频率 | N(内部YO谐波次数) | |||||||||||||||
6kHz≤f≤10MHz | - | |||||||||||||||||
10MHz<f≤50MHz | - | |||||||||||||||||
50MHz<f≤62.5MHz | 1/256 | |||||||||||||||||
62.5MHz<f≤125MHz | 1/128 | |||||||||||||||||
125MHz<f≤250MHz | 1/64 | |||||||||||||||||
250MHz<f≤500MHz | 1/32 | |||||||||||||||||
500MHz<f≤1GHz | 1/16 | |||||||||||||||||
1GHz<f≤2GHz | 1/8 | |||||||||||||||||
2GHz<f≤4GHz | 1/4 | |||||||||||||||||
4GHz<f≤8GHz | 1/2 | |||||||||||||||||
8GHz<f≤20GHz | 1 | |||||||||||||||||
20GHz<f≤40GHz | 2 | |||||||||||||||||
40GHz<f≤67GHz | 4 | |||||||||||||||||
频率分辨率 | 0.001Hz | |||||||||||||||||
频率切换时间 | <15ms | |||||||||||||||||
时基老化率(典型值) | ±5×10-10/天(连续通电30天后) | |||||||||||||||||
参考输出 | 频率 | 10MHz | ||||||||||||||||
功率 | >+4dBm,至50Ω负载 | |||||||||||||||||
参考输入 | 频率 | 1MHz~100MHz,步进1Hz | ||||||||||||||||
功率 | -5dBm~+10dBm,阻抗50Ω | |||||||||||||||||
扫描特性 | ||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 模拟扫描(斜坡扫描,选件S15) | |||||||||||||||||
功率扫描 | ||||||||||||||||||
模拟扫描(斜坡扫描) | 最大扫描速度 | 400MHz/ms,f>4GHz | ||||||||||||||||
扫描准确度 | ±0.05%扫宽(扫描时间100ms,在规定的100ms最大扫宽内) | |||||||||||||||||
功率特性 | ||||||||||||||||||
最小功率 | 型号 | 标配 | 程控步进衰减器选件H01-90/120/130 | |||||||||||||||
1466C/D/E/G-V | -10dBm(可设置-20dBm) | 选件H01-130: -120.0dBm(可设置-150dBm) f > 100kHz -120.0dBm(可设置-150dBm) | ||||||||||||||||
1466H/L-V | -10dBm(可设置-20dBm) | 选件H01-90: -90.0dBm(可设置-110dBm) 选件H01-120: -90.0dBm(可设置-140dBm) | ||||||||||||||||
最大功率 | 1466C-V | |||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-20, H05-B20 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-20, H01-B130+ H05-B20 | ||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||
50MHz<f≤13GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
1466D-V | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-20, H05-B20 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-20, H01-B130+ H05-B20 | ||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||
50MHz<f≤20GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
1466E-V | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-33, H05-B33 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-33, H01-B130+ H05-B33 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
6GHz<f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
18GHz<f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||
30GHz<f≤33GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
1466G-V | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-130, H01-B130 | 大功率输出选件: H05-45, H05-B45 | 程控步进衰减器选件+大功率输出选件: H01-130+ H05-45, H01-B130+ H05-B45 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||
6GHz<f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
18GHz<f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||
30GHz<f≤40GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||
40GHz<f≤45GHz | ≥+12.0 | ≥+12.0 | ≥+14.0 | ≥+14.0 | ||||||||||||||
1466H-V | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-90/120, H01-B90/120 | 大功率输出选件: H05-53, H05-B53 | 程控步进衰减器选件+大功率输出选件: H01-90/120+H05-53, H01-B90/120+H05-B53 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤35GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||
35GHz<f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||
40GHz<f≤63GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||
1466L-V | ||||||||||||||||||
频率范围 | 标配 | 程控步进衰减器选件: H01-90/120, H01-B90/120 | 大功率输出选件: H05-67, H05-B67 | 程控步进衰减器选件+大功率输出选件: H01-90/120+H05-53, H01-B90/120+H05-B53 | ||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||
50MHz<f≤35GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||
35GHz<f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||
40GHz<f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||
53GHz<f≤65GHz | ≥+8.0 | ≥+8.0 | ≥+18.0 | ≥+16.0 | ||||||||||||||
65GHz<f≤67GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+12.0 | ||||||||||||||
功率准确度 | 标配 | |||||||||||||||||
功率(dBm) 频率 | -10dBm<P≤+10dBm | +10dBm<P≤+25dBm | +25dBm<P | |||||||||||||||
6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | — | |||||||||||||||
50MHz<f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||||
3GHz<f≤20GHz | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||||
20GHz<f≤40GHz | ±1.0dB | ±1.0dB | — | |||||||||||||||
40GHz<f≤50GHz | ±1.3dB | ±1.3dB | — | |||||||||||||||
50GHz<f≤67GHz | ±1.8dB | ±1.8dB | — | |||||||||||||||
H01-130/120/90/50/B130程控步进衰减器选件 | ||||||||||||||||||
功率(dBm) 频率 | 120dBm<P≤-90dBm | -90dBm<P≤-50dBm | -50dBm<P≤+10dBm | +10dBm<P≤ | +25dBm<P | |||||||||||||
6kHz≤f≤50MHz | — | ±1.5dB | ±1.0dB | ±1.0dB | ||||||||||||||
50MHz<f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||
3GHz<f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||
20GHz<f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — | |||||||||||||
40GHz<f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — | |||||||||||||
50GHz<f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — | |||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||
功率温度稳定性 | 0.02dB/℃(典型值) | |||||||||||||||||
输出阻抗 | 50Ω(额定值) | |||||||||||||||||
源驻波比VSWR | 100kHz≤f≤20GHz | <1.6 | ||||||||||||||||
20GHz<f≤40GHz | <1.8 | |||||||||||||||||
40GHz<f≤67GHz | <2.0 | |||||||||||||||||
最大反向 功率 | 0.5W(0V DC)(额定值) | |||||||||||||||||
频谱纯度 | ||||||||||||||||||
谐波 | 频率 | 标配 | ||||||||||||||||
6kHz≤f≤3GHz | <-30dBc | |||||||||||||||||
3GHz<f≤67GHz | <-55dBc | |||||||||||||||||
分谐波 | 6kHz≤f≤20GHz | <-80dBc | ||||||||||||||||
20GHz<f≤40GHz | <-60dBc | |||||||||||||||||
40GHz<f≤67GHz | <-50dBc | |||||||||||||||||
非谐波 | 频率 | 选件H04-1 | 选件H04-2 | |||||||||||||||
6kHz≤f≤250MHz | <-58dBc | <-68dBc | ||||||||||||||||
250MHz<f≤4GHz | <-70dBc | <-80dBc | ||||||||||||||||
4GHz<f≤10GHz | <-70dBc | <-80dBc | ||||||||||||||||
10GHz<f≤20GHz | <-64dBc | <-74dBc | ||||||||||||||||
20GHz<f≤40GHz | <-58dBc | <-68dBc | ||||||||||||||||
40GHz<f≤67GHz | <-45dBc | <-45dBc | ||||||||||||||||
单边带相位噪声 | 频率/频偏 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||
H04-1低相位噪声选件 | ||||||||||||||||||
100MHz | - | <-118 | <-141 | <-148 | <-150 | - | - | |||||||||||
250MHz<f≤500MHz | - | <-111 | <-130 | <-145 | <-143 | - | - | |||||||||||
0.5 GHz<f≤1GHz | - | <-105 | <-124 | <-140 | <-138 | - | - | |||||||||||
1 GHz<f≤2GHz | — | <-100 | <-118 | <-134 | <-132 | - | - | |||||||||||
2 GHz<f≤4GHz | — | <-93 | <-113 | <-128 | <-126 | - | - | |||||||||||
4GHz<f≤10GHz | — | <-85 | <-105 | <-120 | <-118 | - | - | |||||||||||
10GHz<f≤20GHz | — | <-79 | <-99 | <-114 | <-112 | - | - | |||||||||||
20GHz<f≤40GHz | — | <-73 | <-93 | <-108 | <-106 | - | - | |||||||||||
40GHz<f≤67GHz | — | <-67 | <-87 | <-103 | <-101 | - | - | |||||||||||
H04-2超低相位噪声选件 | ||||||||||||||||||
100MHz | <-102 | <-120 | <-141 | <-148 | <-150 | <-152 | <-152 | |||||||||||
250MHz<f≤500MHz | <-92 | <-112 | <-135 | <-146 | <-148 | <-150 | <-150 | |||||||||||
0.5GHz<f≤1GHz | <-90 | <-110 | <-134 | <-144 | <-147 | <-150 | <-150 | |||||||||||
1GHz<f≤2GHz | <-88 | <-104 | <-127 | <-138 | <-142 | <-148 | <-148 | |||||||||||
2 GHz<f≤4GHz | <-82 | <-99 | <-122 | <-135 | <-136 | <-146 | <-148 | |||||||||||
4GHz<f≤10GHz | <-77 | <-91 | <-115 | <-128 | <-128 | <-140 | <-154 | |||||||||||
10GHz<f≤20GHz | <-71 | <-85 | <-109 | <-122 | <-122 | <-134 | <-152 | |||||||||||
20GHz<f≤40GHz | <-63 | <-79 | <-99 | <-116 | <-116 | <-128 | <-142 | |||||||||||
40GHz<f≤67GHz | <-57 | <-73 | <-94 | <-110 | <-110 | <-122 | <-136 | |||||||||||
调制特性 | ||||||||||||||||||
频率调制 | 最大频偏:N×20MHz(N 为基波谐波次数) | |||||||||||||||||
相位调制 | 调制特性最大相偏: | |||||||||||||||||
幅度调制 | 最大深度:>90% | |||||||||||||||||
脉冲调制(f>50MHz,S13覆盖S12功能指标) | 脉冲调制选件S12 | |||||||||||||||||
开关比 | >80dB
| |||||||||||||||||
上升下降时间 | <20ns | |||||||||||||||||
重复频率 | 0Hz~25MHz | |||||||||||||||||
最小脉宽 | 0.1μs | |||||||||||||||||
窄脉冲调制选件S13 | ||||||||||||||||||
开关比 | >80dB | |||||||||||||||||
上升下降时间 | <10ns | |||||||||||||||||
重复频率 | 0Hz~25MHz | |||||||||||||||||
最小脉宽 | 20ns | |||||||||||||||||
低频输出 / 函数发生器 | 支持频率 / 相位调制、幅度调制调制源输出 | |||||||||||||||||
矢量调制精度(EVM,RMS%,校准后,0dBm,25℃±10℃) | 通用调制格式(码元速率4Msps,根奈奎斯特滤波器,α=0.3,QPSK格式,f>100MHz): 100MHz<f≤4GHz <0.8% 4GHz<f≤20GHz <1.0% 20GHz<f≤40GHz <1.2% 40GHz<f≤67GHz <1.4% CDMA(码元速率3.84Msps,根奈奎斯特滤波器,α=0.22,QPSK格式): <0.7% (2GHz) 5GNR:(Test Model 3.1a,100MHz,256QAM,30kHz SCS,选件S01): <0.85% (100MHz,3.5GHz) <1.0% (100MHz,10GHz) <1.2% (100MHz,28GHz) <1.8% (100MHz,42.5GHz) | |||||||||||||||||
邻道功率比(ACPR,校准后,25℃±10℃) | CDMA:(码元速率3.84Msps,根奈奎斯特滤波器,α=0.22,QPSK格式,0dBm) >64dBc (2GHz) 5GNR:(Test Model 3.1a,100MHz,256QAM,30kHz SCS,选件S01) 1466C/D/E/F -V >52dBc (100MHz,3.5GHz, 0dBm) >51dBc (100MHz,10GHz,0dBm) >48dBc (100MHz,28GHz,0dBm) >42dB (100MHz,42.5GH,0dBm) 1466H/L -V >52dBc (100MHz,3.5GHz, 0dBm) >51dBc (100MHz,10GHz, 0dBm) >46dB (100MHz,28GHz, +5dBm) >41dB (100MHz,42.5GHz, +5dBm) | |||||||||||||||||
内部调制带宽 | (载波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz,选件S01/02) H31-500/H31-B500选件:500MHz(多音,音调数量51,频率间隔10MHz,频响<3.0dB); H31-1000/H31-B1000选件:1GHz(多音,音调数量51,载波≥2.6GHz,频率间隔20MHz,频响<4.0dB); H31-2000/H31-B2000选件:2GHz(多音,音调数量51,载波≥3.5GHz,频率间隔40MHz,频响<5.0dB)。 | |||||||||||||||||
外部调制带宽 | 载波10GHz、28GHz、42.5GHz) 标配:2GHz(稳幅开环,I通道输入500mVpp正弦波,频响±5.0dB); H33/H33-B:5GHz(f>20GHz,稳幅开环,I通道输入500mVrms正弦波,频响±8.0dB)。 | |||||||||||||||||
内部基带信号发生器 | 通道数:2(I 和 Q) 最大码元速率: 标配:150Msps 选件 H31-1000:300Msps 选件 H31-2000:600Msps 基带波形内存: 标配:1G 样点 选件 H32:4G 样点 实时基带模式: 调制格式: PSK:BPSK、QPSK、AQPSK、OQPSK、π/4DQPSK、8PSK QAM: 16、32、64、128、256、512、1024、2048、4096 FSK:2、4、8、16、32、64 ASK、MSK、APSK任意波调制 多音模式最大频率间隔(H31-2000):2GHz EVM: <0.5% (典型值) (RMS%,码元速率 4Msps,根奈奎斯特滤波器, α=0.3,QPSK 格式) 任意波模式: 数据格式:波形段、序列 最大时钟频率(H31-2000):2.5GHz 触发模式:连续、单次、门控 触发源:键触发、外部 触发类型:自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效。 | |||||||||||||||||
一般特性 | ||||||||||||||||||
射频输出端口 | 1466C/D-V:3.5mm(阳),阻抗50Ω 1466E/G-V:2.4mm(阳),阻抗50Ω 1466H/L-V:1.85mm(阳),阻抗50Ω | |||||||||||||||||
最大外形尺寸 | 一般特性475mm×193mm×610mm(包括把手和防护底角) | |||||||||||||||||
重量 | <35 千克(型号、选件配置不同,重量不同) | |||||||||||||||||
电源 | 100 ~ 120VAC,50 ~ 60Hz;或 200 ~ 240VAC,50 ~ 60Hz(自适应) | |||||||||||||||||
功耗 | 小于 700W | |||||||||||||||||
温度范围 | 工作温度:0℃~ +50℃;存储温度:-40℃~ +70℃ |
